Clema derivatie sina TRACON FLEAL-50/2ZS verde-galben 1P 2 intrari 2 iesiri 160A

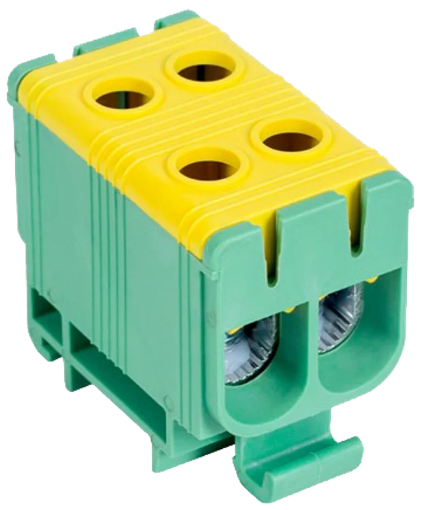

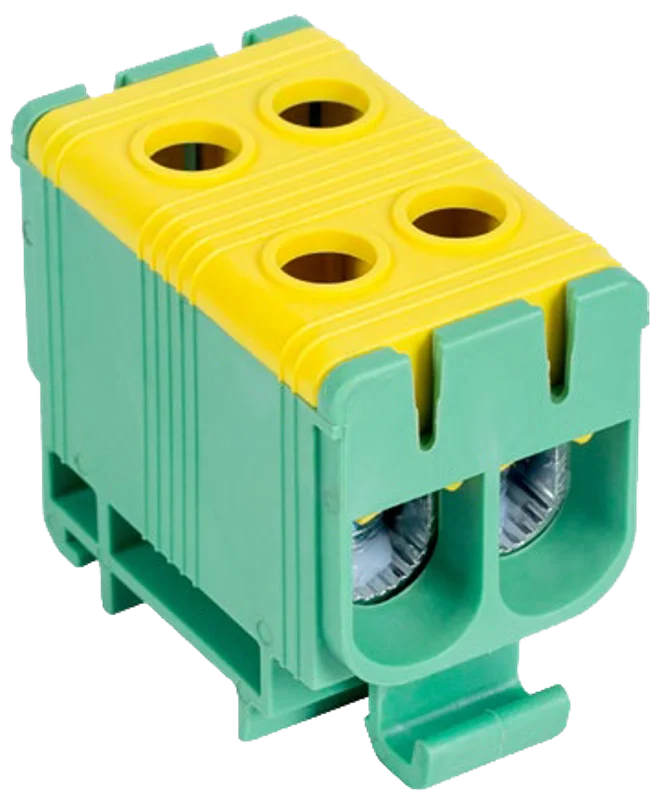

Clema derivație șină TRACON FLEAL-50/2ZS este un bloc verde-galben cu un singur pol, două intrări și două ieșiri, pentru organizarea conexiunilor într-un tablou electric. Culoarea permite identificarea vizuală a variantei destinate circuitelor marcate verde-galben. Cele patru puncte de conectare sunt dispuse pe latura de alimentare și pe cea de derivație, iar curentul nominal al clemei este de 160 A.

Două intrări și două ieșiri pentru același pol

Clema derivatie sina TRACON FLEAL-50/2ZS grupează patru poziții de conectare: două la intrare și două la ieșire. Ele sunt organizate într-o clemă 1P, astfel că cifra 2 din cod nu indică doi poli electrici separați. Această distincție contează atunci când proiectezi legăturile pentru un tablou și stabilești câte puncte sunt necesare pentru același circuit.

Marcajul verde-galben ajută la recunoașterea conexiunilor prevăzute astfel în schema instalației. Culoarea nu înlocuiește verificarea traseului conductorilor și nu înseamnă că fixarea mecanică pe șină realizează, prin ea însăși, o legătură electrică de protecție cu șina. Funcția fiecărui conductor și continuitatea circuitului trebuie stabilite în configurația tabloului.

Secțiunea conductorilor la fiecare poziție

Pe fiecare dintre cele două intrări se poate conecta un conductor rigid de până la 50 mm² sau un conductor flexibil de până la 35 mm². Aceleași limite se aplică celor două ieșiri. Este important să alegi după construcția conductorului: secțiunea maximă de 50 mm² se referă la conductorul rigid, iar pentru conductorul flexibil limita este de 35 mm².

Modelul este potrivit pentru conductoare din cupru sau aluminiu. Când planifici legăturile, verifică materialul, tipul și secțiunea fiecărui conductor pentru poziția care îi revine. Faptul că blocul are patru puncte nu schimbă limitele conductorului admis la un punct și nici curentul nominal al ansamblului.

Montaj pe șină și spațiu pentru conductori

Clema se fixează pe șină DIN de 3.5 × 0.75 cm. Corpul are 3.11 cm lățime, 5.1 cm lungime și 4.37 cm înălțime. Lățimea este relevantă pentru locul rezervat pe șină, în timp ce lungimea și înălțimea ajută la verificarea spațiului dintre clemă și celelalte componente ale tabloului.

Conectarea se face prin patru puncte cu șuruburi M5. La amplasare, lasă loc pentru conductorii de pe ambele laturi și pentru accesul la pozițiile folosite. Dimensiunile corpului nu includ spațiul ocupat de conductorii conectați. Într-un tablou aglomerat, traseul lor poate influența poziția în care clema poate fi montată și accesată.

Verificări înainte de alegerea variantei verde-galben

Curentul nominal este de 160 A pentru clemă ca ansamblu. El nu devine 160 A pentru fiecare ieșire separat. Modelul are caracteristici de tensiune de până la 1000 V AC și 1500 V DC; potrivirea pentru circuit trebuie verificată împreună cu secțiunile conductorilor și configurația celor patru puncte.

Verifică și codul complet FLEAL-50/2ZS atunci când alegi culoarea pentru organizarea tabloului. Sufixul ZS identifică varianta verde-galben. Această alegere trebuie să fie consecventă cu schema de identificare a instalației, iar conexiunile electrice se planifică după rolul real al conductorilor, nu doar după culoarea carcasei.

Erori frecvente la alegerea clemei de derivație

• Confundarea celor două intrări cu doi poli. FLEAL-50/2ZS este 1P, cu două intrări și două ieșiri pentru același pol.
• Considerarea șinei drept conexiune electrică automată. Clema se fixează mecanic pe șină; nu presupune o legătură de protecție prin șină fără verificarea configurației electrice.
• Alegerea unui conductor flexibil de 50 mm². La această variantă, limita pentru flexibil este de 35 mm²; valoarea de 50 mm² aparține conductorului rigid.
• Înmulțirea curentului cu numărul ieșirilor. Curentul nominal al ansamblului este de 160 A, indiferent că sunt disponibile două poziții de ieșire.

Întrebări frecvente despre TRACON FLEAL-50/2ZS

Clema de derivație FLEAL-50/2ZS are doi poli?

Nu, are un singur pol. Dispune de două intrări și două ieșiri organizate în același bloc.

Se conectează electric la șina DIN prin montaj?

Montajul pe șină nu trebuie considerat automat o conexiune electrică. Continuitatea circuitului se stabilește prin legăturile prevăzute în schema tabloului.

Ce conductoare acceptă la ieșire?

Fiecare ieșire acceptă un conductor rigid de până la 50 mm² sau flexibil de până la 35 mm². Aceleași limite sunt valabile și la intrări.

Cât spațiu ocupă pe șină?

Corpul are 3.11 cm lățime. Verifică suplimentar locul pentru conductorii conectați pe ambele laturi.
