Clema derivatie sina TRACON FLEAL-50/3 gri 1P 3 intrari 3 iesiri 160A

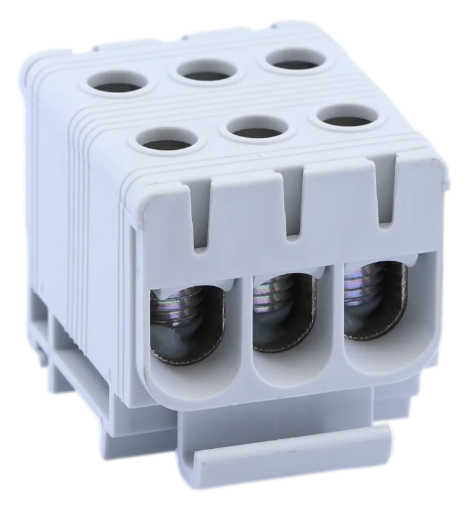

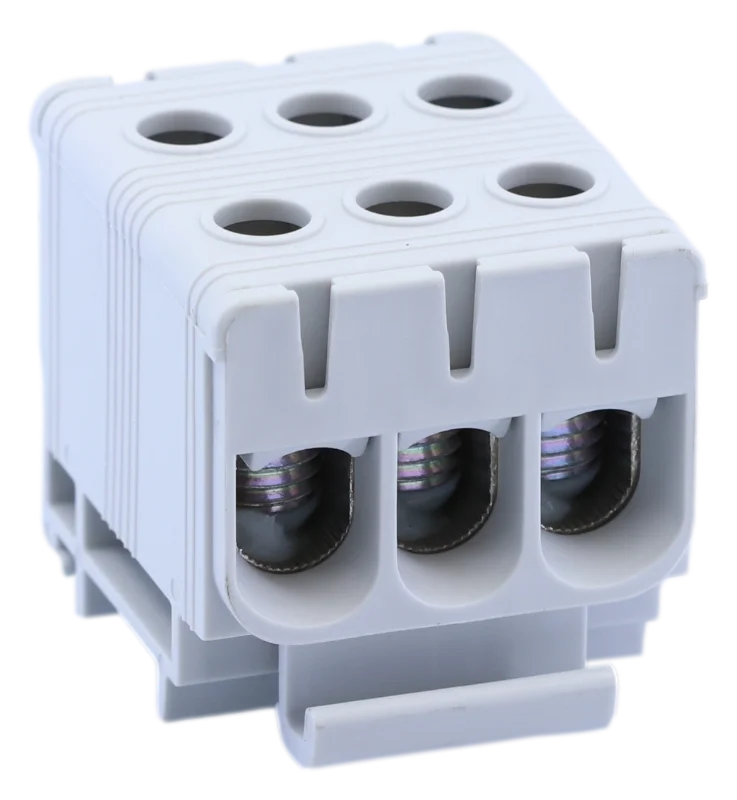

Clema derivație șină TRACON FLEAL-50/3 este un bloc gri cu un singur pol, trei intrări și trei ieșiri, pentru distribuția conductorilor într-un tablou electric. Cele șase puncte de conectare sunt organizate pe latura de alimentare și pe cea de derivație. Modelul se fixează pe șină DIN și are curent nominal de 160 A.

Un singur pol cu trei intrări și trei ieșiri

Clema derivatie sina TRACON FLEAL-50/3 oferă trei poziții pe latura de alimentare și trei pe latura de derivație. Această configurație permite gruparea conductorilor care trebuie conectați la același pol într-un bloc accesibil. Numărul de intrări și ieșiri descrie punctele de conectare, nu numărul de poli: clema este 1P, nu un distribuitor pentru trei poli separați.

Separarea fizică între cele două laturi ajută la planificarea traseului conductorilor în tablou. Înainte de alegere, stabilește câte poziții sunt necesare pe fiecare latură și unde vor ajunge conductorii. Cele șase conexiuni nu măresc curentul nominal de 160 A; această valoare caracterizează clema, nu fiecare punct luat separat.

Secțiuni pentru conductoare rigide și flexibile

Fiecare dintre cele trei intrări acceptă un conductor rigid de până la 50 mm² sau flexibil de până la 35 mm². Aceleași limite se aplică fiecăreia dintre cele trei ieșiri. Diferența dintre tipurile de conductoare contează la selecție: valoarea de 50 mm² nu este limita unui conductor flexibil conectat la acest model.

Clema este potrivită pentru conductoare din cupru sau aluminiu. Verifică materialul, construcția și secțiunea fiecărui conductor împreună cu poziția în care va fi conectat. Alegerea după valoarea maximă din denumirea comercială poate fi insuficientă atunci când instalația folosește conductoare flexibile.

Montaj și spațiu ocupat în tablou

Modelul se fixează pe o șină DIN de 3.5x0.75 cm. Are 4.23 cm lățime, 5.1 cm lungime și 4.37 cm înălțime. Lățimea este utilă pentru rezervarea locului pe șină, iar lungimea și înălțimea trebuie corelate cu spațiul disponibil pentru conductorii care intră și ies din clemă.

Cele șase puncte folosesc șuruburi M5. La organizarea tabloului, ia în calcul accesul la fiecare poziție folosită și traseul conductorilor de pe ambele laturi. Dimensiunile carcasei descriu doar corpul clemei; conductorii conectați au nevoie de spațiu suplimentar pentru a ajunge la borne.

Potrivirea cu circuitul de distribuție

Curentul nominal al FLEAL-50/3 este de 160 A. Varianta este destinată unui singur pol, astfel că toate pozițiile sale trebuie tratate potrivit schemei acelui circuit. Culoarea gri identifică această variantă a produsului, dar nu transformă cele trei intrări în trei circuite independente.

Caracteristicile de tensiune sunt de până la 1000 V AC și 1500 V DC. Aceste valori trebuie verificate împreună cu cerințele instalației, curentul nominal și secțiunile conductorilor. Pentru alegerea practică, confirmă mai întâi configurația 1P cu trei intrări și trei ieșiri, apoi tipul conductorilor și spațiul de montaj.

Erori frecvente la alegerea clemei de derivație

• Confundarea celor trei intrări cu trei poli. FLEAL-50/3 este o clemă 1P. Cele șase poziții sunt puncte de conectare ale unui singur pol.
• Aplicarea limitei de 50 mm² conductorilor flexibili. Pentru aceștia, limita indicată este de 35 mm² pe intrări și pe ieșiri.
• Înmulțirea curentului cu numărul ieșirilor. Curentul nominal al clemei este de 160 A, nu 160 A pentru fiecare dintre cele trei ieșiri.
• Rezervarea spațiului doar după lățimea carcasei. Pe lângă cei 4.23 cm ocupați pe șină, verifică locul pentru conductori și accesul la toate conexiunile necesare.

Întrebări frecvente despre TRACON FLEAL-50/3

Clema de derivație FLEAL-50/3 are trei poli?

Nu, este o clemă cu un singur pol. Cifra din cod corespunde configurației cu trei intrări și trei ieșiri.

Se pot conecta conductoare din aluminiu?

Da, modelul este potrivit pentru conductoare din aluminiu sau cupru. Verifică și limita de secțiune pentru conductorul rigid ori flexibil utilizat.

Care este secțiunea maximă pentru un conductor flexibil?

Limita este de 35 mm². Se aplică atât la intrări, cât și la ieșiri; pentru conductoarele rigide limita este de 50 mm².

Se montează pe șină DIN?

Da, clema este destinată fixării pe șină. Corpul ocupă 4.23 cm în lățime și necesită spațiu suplimentar pentru conductoarele conectate.
