Clema derivatie sina TRACON FLEAL-50/3K albastra 1P 3 intrari 3 iesiri 160A

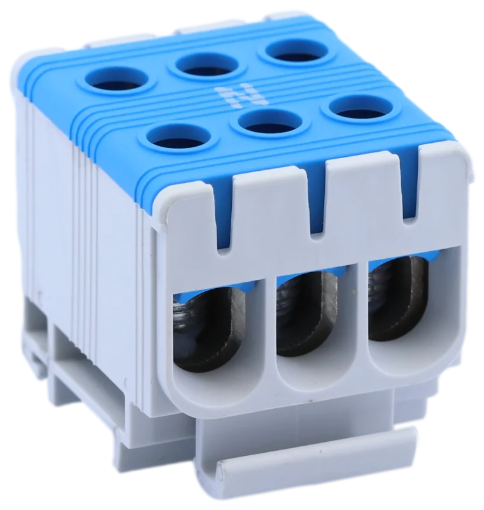

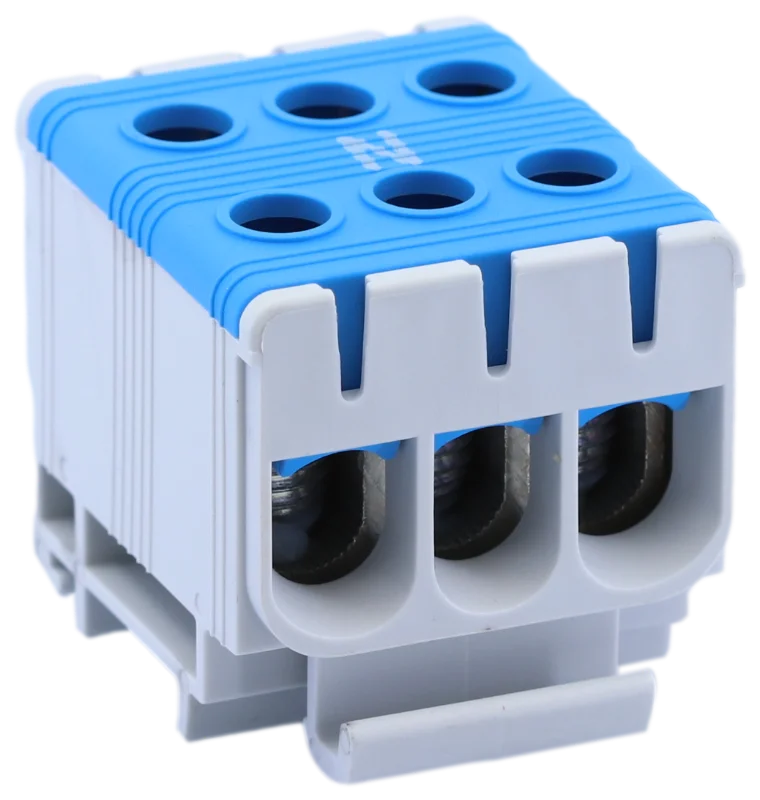

Clema derivație șină TRACON FLEAL-50/3K este un bloc albastru cu un singur pol, trei intrări și trei ieșiri, destinat organizării conductorilor într-un tablou electric. Culoarea ajută la identificarea vizuală a variantei, iar cele șase puncte de conectare sunt împărțite între latura de alimentare și cea de derivație. Curentul nominal al clemei este de 160 A.

Trei intrări și trei ieșiri pe același pol

Configurația FLEAL-50/3K oferă trei puncte de conectare la intrare și trei la ieșire. Astfel, conductorii prevăzuți pentru același pol pot fi grupați într-un bloc cu poziții accesibile pe ambele laturi. Înainte de alegere, stabilește câți conductori trebuie conectați pe fiecare parte; numărul total de șase puncte nu descrie șase circuite independente.

Modelul este 1P. Cifra 3 din cod arată numărul pozițiilor de pe fiecare latură și nu transformă clema într-un distribuitor cu trei poli. Această diferență este esențială într-un tablou în care conductorii cu funcții electrice diferite trebuie organizați conform schemei circuitului.

Varianta albastră poate fi aleasă atunci când schema de identificare a tabloului folosește această culoare pentru conexiunea respectivă. Culoarea face blocul ușor de recunoscut, dar rolul electric al conductorilor este dat de circuit și de legăturile efective, nu doar de carcasa clemei.

Potrivirea cu conductoare rigide și flexibile

Fiecare dintre cele trei intrări acceptă un conductor rigid de până la 50 mm² sau unul flexibil de până la 35 mm². Aceleași limite sunt valabile pentru cele trei ieșiri. Verifică tipul fiecărui conductor înainte de selectarea clemei: limita de 50 mm² nu se aplică unui conductor flexibil.

Clema derivatie pe sina TRACON FLEAL-50/3K este potrivită pentru conductoare din cupru sau aluminiu. Materialul conductorului, construcția sa și secțiunea trebuie corelate cu poziția de conectare folosită. Dacă în același ansamblu există conductoare de tipuri diferite, fiecare se verifică individual; simpla încadrare în numărul de poziții disponibile nu confirmă și încadrarea secțiunii.

Montaj pe șină și loc pentru șase conexiuni

Clema se fixează pe șină DIN de 3.5 × 0.75 cm. Corpul are 4.23 cm lățime, 5.1 cm lungime și 4.37 cm înălțime. Lățimea ajută la rezervarea locului pe șină, iar lungimea și înălțimea trebuie urmărite în raport cu componentele din jur și cu traseul conductorilor.

Cele șase poziții au conexiuni cu șuruburi M5. La planificarea spațiului, ia în calcul accesul la punctele de pe ambele laturi. Conductoarele conectate ocupă loc dincolo de dimensiunile corpului, mai ales când sunt folosite toate cele trei intrări și toate cele trei ieșiri.

Curentul și tensiunea în alegerea clemei

Curentul nominal de 160 A caracterizează clema ca ansamblu. Nu reprezintă câte 160 A pentru fiecare ieșire și nu se înmulțește cu numărul pozițiilor. Verifică această valoare împreună cu secțiunile conductorilor și cu schema de distribuție a circuitului.

Caracteristicile de tensiune ale FLEAL-50/3K sunt de până la 1000 V AC și 1500 V DC. Aceste valori, configurația 1P și cele șase puncte de conectare răspund unor criterii diferite. Pentru o alegere corectă, verifică circuitul, conductorii și spațiul de montaj ca parte a aceluiași ansamblu.

Erori frecvente la alegerea clemei de derivație albastre

• Interpretarea celor trei intrări ca trei poli. FLEAL-50/3K este 1P, cu trei intrări și trei ieșiri pentru același pol.
• Alegerea unui conductor flexibil de 50 mm². Limita pentru conductor flexibil este de 35 mm² la fiecare poziție; 50 mm² este limita pentru conductor rigid.
• Înmulțirea curentului nominal cu cele trei ieșiri. Cei 160 A caracterizează blocul, nu fiecare ieșire separat.
• Stabilirea rolului circuitului doar după culoarea albastră. Culoarea ajută la identificare; funcția conexiunii se verifică în schema tabloului.

Întrebări frecvente despre TRACON FLEAL-50/3K

Clema de derivație FLEAL-50/3K are trei poli?

Nu, este o clemă cu un singur pol. Are trei poziții la intrare și trei la ieșire.

Poate fi conectat un conductor din aluminiu?

Da, modelul este potrivit pentru conductoare din aluminiu sau cupru. Verifică și secțiunea admisă pentru tipul de conductor folosit.

Care este limita pentru conductoarele flexibile?

Este de 35 mm² la fiecare intrare și ieșire. Pentru conductoarele rigide, limita este de 50 mm².

Ce lățime trebuie rezervată pe șină?

Corpul clemei are 4.23 cm lățime. Prevede separat spațiul necesar conductorilor și accesului la șuruburi.
