Clema derivatie sina TRACON FLEAL-50/3ZS verde-galben 1P 3 intrari 3 iesiri 160A

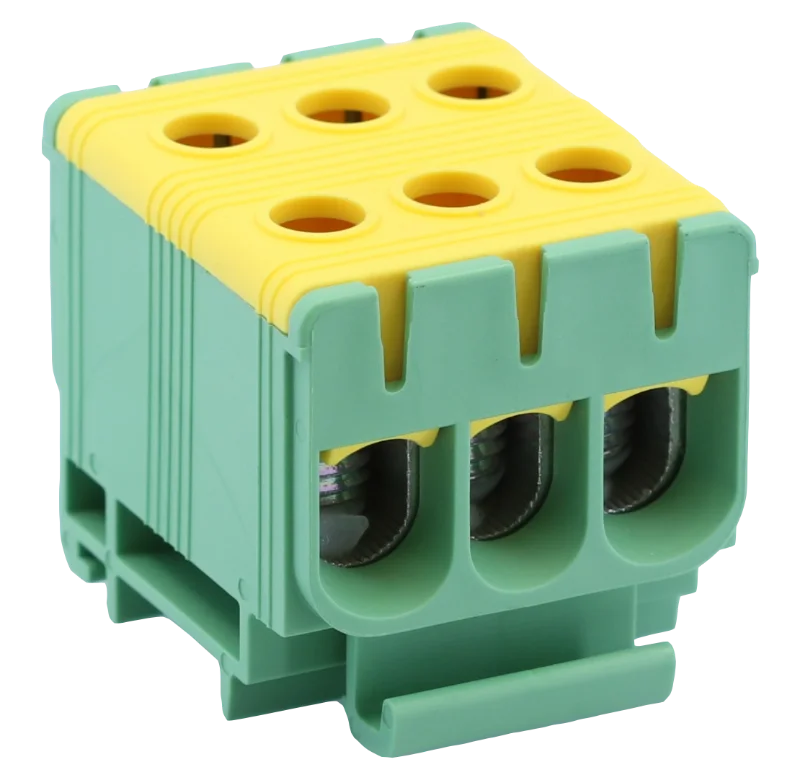

Clema derivație șină TRACON FLEAL-50/3ZS este un bloc verde-galben cu un singur pol, trei intrări și trei ieșiri, pentru organizarea conexiunilor într-un tablou electric. Cele șase puncte sunt împărțite între latura de alimentare și latura de derivație. Culoarea ajută la identificarea ansamblului, iar curentul nominal al clemei este de 160 A.

Șase puncte de conectare pentru un singur pol

Clema derivatie sina TRACON FLEAL-50/3ZS are trei poziții de intrare și trei poziții de ieșire. Această organizare permite gruparea conductorilor prevăzuți pentru același pol, cu acces la fiecare punct al blocului. Înainte de alegere, verifică numărul de conductori care trebuie conectați pe fiecare latură. Cele șase poziții nu sunt șase circuite independente.

Modelul este 1P. Cifra 3 din cod arată câte poziții sunt disponibile la intrare și la ieșire; nu înseamnă trei poli electrici. Distincția contează într-un tablou care conține circuite cu roluri diferite, deoarece această clemă trebuie integrată potrivit schemei conexiunii pentru care a fost aleasă.

Marcaj verde-galben și rolul conexiunii

Carcasa verde-galben permite recunoașterea rapidă a variantei în tablou. Este un reper util când schema instalației folosește această combinație de culori pentru conductorii de protecție. Totuși, culoarea carcasei nu stabilește singură continuitatea electrică sau rolul conductorilor: acestea depind de legăturile realizate în circuit.

Clema se fixează pe șină DIN, însă fixarea pe șină este o caracteristică de montaj. Nu presupune că această prindere realizează automat o conexiune electrică între conductorii din clemă și șină. Dacă ansamblul necesită o anumită legătură de protecție, traseul ei trebuie stabilit prin schema tabloului.

Secțiuni pentru conductoare rigide și flexibile

Fiecare dintre cele trei intrări acceptă un conductor rigid de până la 50 mm² sau unul flexibil de până la 35 mm². Aceleași limite sunt valabile la cele trei ieșiri. Valoarea maximă de 50 mm² nu se aplică unui conductor flexibil, motiv pentru care tipul conductorului este la fel de important ca secțiunea lui.

Clema derivatie sina TRACON FLEAL-50/3ZS este potrivită pentru conductoare din cupru sau aluminiu. Verifică materialul, construcția și secțiunea fiecărui conductor care va ocupa una dintre cele șase poziții. Numărul de puncte disponibile ajută la organizare, dar fiecare legătură trebuie să respecte limita corespunzătoare conductorului folosit.

Montaj și spațiu necesar în tablou

Clema se montează pe șină DIN de 3.5 × 0.75 cm. Corpul măsoară 4.23 cm în lățime, 5.1 cm în lungime și 4.37 cm în înălțime. Lățimea este relevantă pentru locul rezervat pe șină. Verifică și spațiul din jur pentru conductorii care ajung pe ambele laturi ale clemei.

Cele șase puncte de conectare folosesc șuruburi M5. Amplasarea trebuie să permită accesul la pozițiile folosite și identificarea conductorilor după conectare. Dimensiunile carcasei nu includ spațiul pe care îl ocupă aceștia în tablou, astfel că măsurarea locului disponibil doar pe șină poate fi insuficientă.

Modelul are caracteristici de tensiune de până la 1000 V AC și 1500 V DC. Curentul nominal de 160 A se referă la clemă ca ansamblu, nu la fiecare ieșire separat. Verifică aceste valori împreună cu configurația 1P, conductorii și cerințele circuitului.

Erori frecvente la alegerea clemei de derivație

• Interpretarea celor trei intrări ca trei poli. FLEAL-50/3ZS este 1P, cu trei intrări și trei ieșiri pe același pol.
• Presupunerea unei conexiuni electrice prin șină. Montajul pe șină nu trebuie confundat cu legătura electrică prevăzută în schema tabloului.
• Alegerea unui conductor flexibil de 50 mm². Limita pentru conductor flexibil este de 35 mm² la fiecare poziție; 50 mm² este limita pentru conductor rigid.
• Înmulțirea curentului nominal cu numărul ieșirilor. Valoarea de 160 A caracterizează clema, nu fiecare dintre cele trei ieșiri separat.

Întrebări frecvente despre TRACON FLEAL-50/3ZS

Clema de derivație FLEAL-50/3ZS are trei poli?

Nu, este o clemă cu un singur pol. Are trei puncte de intrare și trei de ieșire pentru conexiunea planificată în tablou.

Se leagă electric la șina DIN prin simpla fixare?

Nu presupune o asemenea legătură. Fixarea pe șină este mecanică, iar continuitatea circuitului trebuie stabilită prin conexiunile prevăzute în schemă.

Acceptă conductoare din aluminiu?

Da, varianta este potrivită pentru aluminiu sau cupru. Verifică limita de 50 mm² pentru rigid și de 35 mm² pentru flexibil.

Ce lățime ocupă blocul pe șină?

Corpul are 4.23 cm lățime. Rezervă separat spațiu pentru conductorii de pe cele două laturi și pentru accesul la conexiuni.
