Clema derivatie TRACON FLEAL-35 5P 10 conexiuni 35mm2 135A

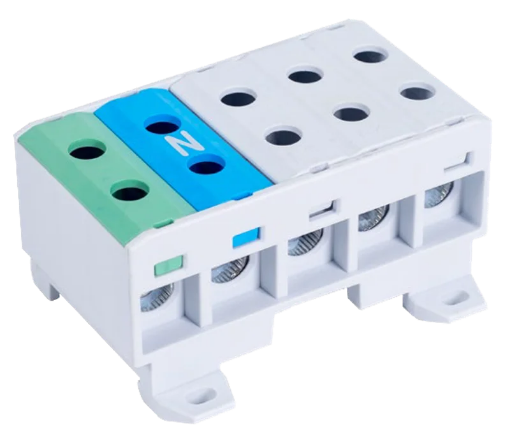

Clema derivație TRACON FLEAL-35 este un distribuitor cu cinci poli și zece puncte de conectare, destinat organizării legăturilor din tablouri electrice. Fiecare pol are o poziție de intrare și una de ieșire. Modelul primește conductoare din cupru sau aluminiu și poate fi fixat pe șină omega ori pe contrapanou, în funcție de construcția tabloului.

Clemă derivație cu cinci căi electrice distincte

Clema derivatie TRACON FLEAL-35 grupează cinci poli într-un singur corp. Cele zece puncte de conectare sunt organizate ca cinci perechi de intrare și ieșire, nu ca zece borne independente pentru același conductor. Această structură ajută la păstrarea separată a căilor electrice prevăzute în schema tabloului.

Numărul de poli este criteriul care identifică imediat această variantă. Cifra „35” din cod privește familia secțiunilor de conductor, în timp ce notația 5P descrie configurația electrică. Pentru alegere trebuie verificate ambele: câte căi sunt necesare și ce secțiune are conductorul de pe fiecare cale.

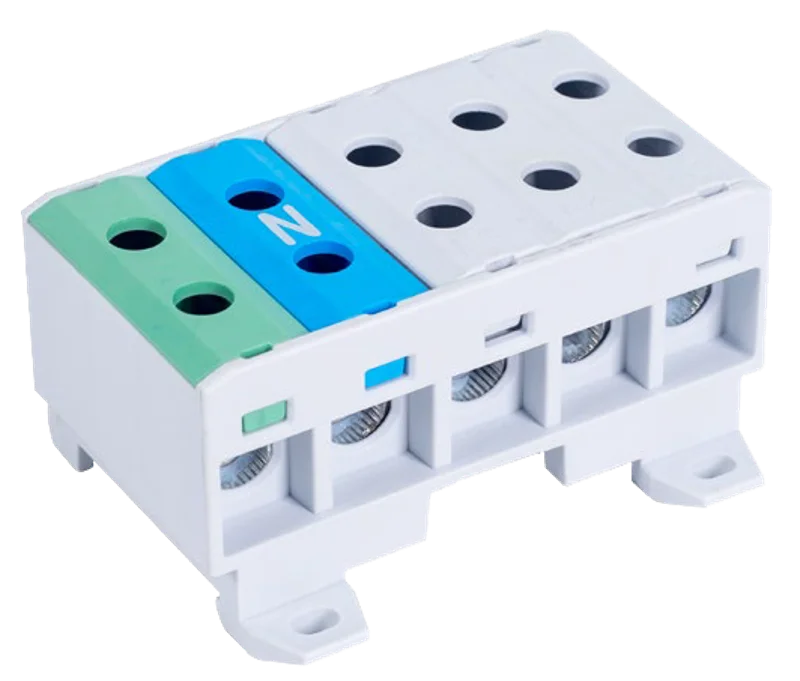

Corpul reunește zone de identificare colorate pentru poli. Acestea ajută la urmărirea pozițiilor într-un tablou, dar destinația fiecărei legături se stabilește după schema instalației. Culorile nu înlocuiesc verificarea conductorului conectat și a funcției sale în circuit.

Conductoare rigide până la 35mm² și flexibile până la 25mm²

Clema derivatie TRACON FLEAL-35 poate conecta conductoare din cupru sau aluminiu. Pentru fiecare poziție de intrare și de ieșire, secțiunea maximă indicată este de 35mm² la conductorul rigid și de 25mm² la cel flexibil. Diferența dintre cele două limite este esențială când se pregătesc materialele pentru tablou.

Un conductor flexibil de 35mm² nu se încadrează doar pentru că valoarea de 35mm² apare în denumirea variantei. Tipul conductorului trebuie stabilit înainte de alegerea clemei. Pentru un tablou cu mai multe circuite, această verificare se face pentru fiecare dintre cele cinci căi, inclusiv la intrare și la ieșire.

Domeniul general de secțiuni al modelului începe de la 2.5mm². Secțiunea maximă admisă diferă însă între conductorul rigid și cel flexibil. Alegerea după domeniul general, fără identificarea construcției conductorului, poate duce la selectarea unei borne nepotrivite pentru una dintre legături.

Elementele de contact sunt realizate din material pe bază de aluminiu stănat, iar carcasa izolatoare este din poliamidă 6.6. Materialele conductorului acceptat, ale contactului și ale carcasei sunt caracteristici distincte. FLEAL-35 este destinată conexiunilor pentru conductoare din cupru sau aluminiu, în limitele de secțiune corespunzătoare.

Cum ajută configurația clemei de derivație la organizarea tabloului

Într-un ansamblu cu mai multe căi electrice, cele cinci perechi grupate într-o singură piesă fac mai ușor de identificat locul fiecărei intrări și ieșiri. Clema nu modifică funcția circuitelor și nu realizează protecția lor. Rolul ei este de a oferi punctele de legătură prevăzute pentru conductoare.

Modelul are zece șuruburi M4 asociate punctelor de conectare. Numărul lor corespunde celor cinci intrări și cinci ieșiri. La planificarea poziției în tablou contează accesul la borne, dar și traseul conductoarelor care trebuie aduse către fiecare parte a distribuitorului.

Curentul nominal maxim al clemei este de 135A. Acesta este un reper pentru selectarea componentei în circuit, nu valoarea la care clema întrerupe alimentarea. Aparatele de protecție și conductoarele se aleg în funcție de ansamblul instalației.

Fixare pe șină omega sau pe contrapanou

Clema derivatie TRACONFLEAL-35 poate fi fixată pe șină omega de 35x7.5mm sau pe contrapanou. Cele două opțiuni permit integrarea în tablouri construite diferit. Poziția aleasă trebuie să ofere spațiu atât corpului clemei, cât și conductoarelor care ajung la cele cinci perechi de borne.

Corpul are lățimea de 8cm, înălțimea de 4.52cm și adâncimea de 4.02cm. Lățimea contează la rezervarea locului de montaj, iar celelalte cote ajută la verificarea încadrării în interiorul tabloului. Acestea sunt dimensiunile piesei, fără spațiul suplimentar necesar traseelor conductoarelor.

Carcasa din poliamidă 6.6 are clasificarea de autostingere UL94 V0. Intervalul temperaturii ambiante de funcționare este de la -20°C la 75°C. Aceste caracteristici descriu clema și materialul ei; încadrarea tabloului complet depinde și de celelalte componente instalate.

Erori frecvente la alegerea clemei de derivație

Interpretarea celor zece conexiuni ale clemei de derivație ca o singură cale. FLEAL-35 are cinci poli, fiecare cu intrare și ieșire. Legăturile trebuie repartizate după schema celor cinci căi distincte.

Alegerea unui conductor flexibil de 35mm² pentru una dintre borne. Limita de 35mm² privește conductorul rigid. Pentru cel flexibil, secțiunea maximă indicată este de 25mm².

Calcularea spațiului numai după corpul clemei. Lățimea de 8cm nu include traseul celor zece conductoare care pot ajunge la punctele de conectare. Acest spațiu se ia în calcul la amplasarea în tablou.

Întrebări frecvente despre clema de derivație

Câți poli are clema de derivație TRACON FLEAL-35?

FLEAL-35 are cinci poli și zece puncte de conectare. Fiecare pol dispune de o intrare și o ieșire, astfel încât căile electrice rămân distincte.

Se pot conecta conductoare din aluminiu?

Da, clema FLEAL-35 este destinată conductoarelor din cupru sau aluminiu. Secțiunea maximă pe poziție este de 35mm² pentru conductorul rigid și de 25mm² pentru cel flexibil.

Unde se poate fixa FLEAL-35?

Distribuitorul se poate monta pe șină omega de 35x7.5mm sau pe contrapanou. La alegerea poziției se ține cont de corpul de 8x4.52x4.02cm și de accesul conductoarelor la borne.
