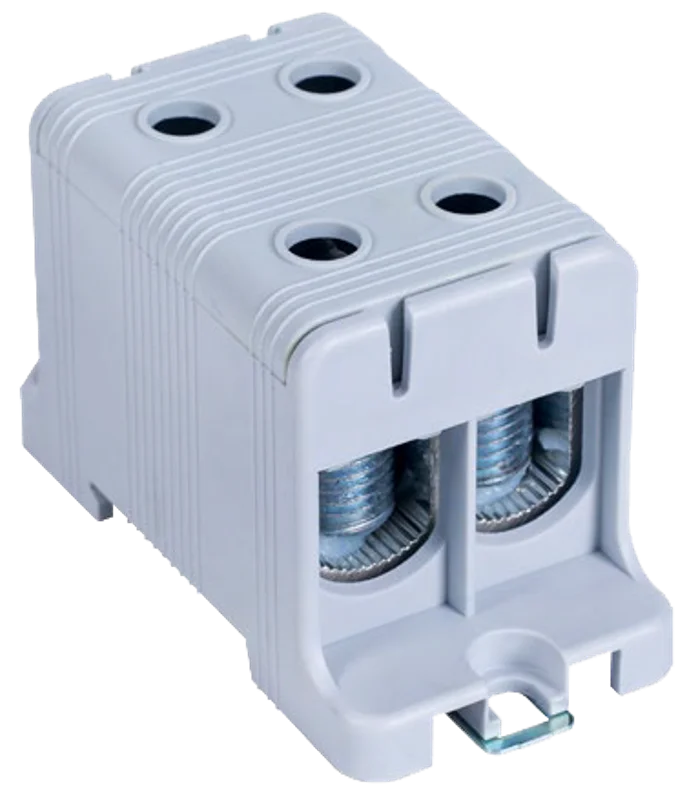

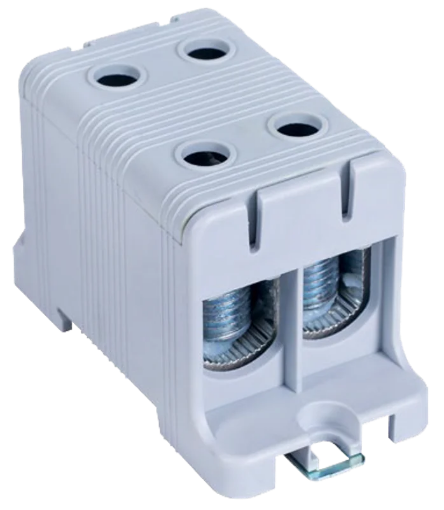

Clema derivatie TRACON FLEAL-95/2 1P 4 conexiuni 95mm2 245A gri

Clema derivație TRACON FLEAL-95/2 este un distribuitor monopolar gri pentru realizarea legăturilor între conductoare din cupru sau aluminiu. Are două intrări și două ieșiri, într-un corp care se poate fixa pe șină sau pe contrapanoul unui tablou electric. Această configurație grupează patru puncte de conectare pentru o singură cale electrică.

Clemă derivație cu două intrări și două ieșiri

Clema derivatie TRACON FLEAL-95/2 este destinată organizării conexiunilor pe o linie de distribuție. Cele două poziții de intrare și cele două de ieșire permit aducerea și continuarea legăturilor în cadrul aceluiași pol. Numărul pozițiilor descrie conexiunile disponibile; nu transformă clema într-un distribuitor cu patru poli independenți.

Configurația este utilă într-un tablou în care conductoarele trebuie reunite într-un punct de derivație identificabil. În locul interpretării codului după cifra „2” singură, alegerea se face după numărul intrărilor și ieșirilor, caracterul monopolar și domeniul conductoarelor acceptate. Astfel, piesa poate fi încadrată corect în schema electrică pregătită pentru instalație.

Clema are curent nominal maxim de 245A. Valoarea privește capacitatea componentei de conexiune și trebuie corelată cu circuitul în care va fi montată. FLEAL-95/2 nu este un aparat de protecție și nu declanșează la atingerea acestui curent.

Conexiuni pentru conductoare din cupru sau aluminiu

Clema derivatie TRACON FLEAL-95/2 poate primi conductoare din cupru sau aluminiu. Pentru conductoarele rigide, secțiunea maximă indicată este de 95mm² la fiecare dintre cele două poziții de intrare și cele două de ieșire. Pentru conductoarele flexibile, limita maximă este de 70mm² pe fiecare poziție.

Distincția dintre rigid și flexibil contează la alegere. Mențiunea comercială „16-95mm²” identifică familia de secțiuni a modelului, dar nu înseamnă că un conductor flexibil de 95mm² este admis. Pentru acesta, limita aplicabilă clemei este de 70mm². Tipul și secțiunea fiecărui conductor se verifică înainte de stabilirea configurației legăturilor.

Acceptarea cuprului și a aluminiului descrie materialele de conductor pentru care este destinată clema. Contactele sunt realizate din material pe bază de aluminiu stănat, iar carcasa izolatoare este din poliamidă 6.6. Materialul corpului și materialul conexiunii au roluri diferite: primul formează învelișul piesei, iar al doilea participă la legătura electrică.

O singură cale electrică în clema de derivație

Clema derivatie TRACON FLEAL-95/2 este un model 1P. Cele patru poziții de conectare aparțin configurației unui singur pol și nu trebuie folosite ca și cum ar separa circuite independente. Această precizare este importantă când în tablou sunt pregătite legături pentru faze, nul sau conductoare de protecție cu funcții distincte.

Corpul este gri. Culoarea ajută la identificarea reperului în ansamblu, iar codul complet FLEAL-95/2 diferențiază varianta cu două intrări și două ieșiri. Pentru alegerea piesei, marcajul de culoare nu înlocuiește verificarea schemei și a funcției pe care o va avea legătura.

Fixare pe șină sau pe contrapanou

Clema poate fi montată pe șină omega de 35x7.5mm sau fixată pe contrapanou. Cele două posibilități oferă opțiuni de amplasare în funcție de construcția tabloului. Locul ales trebuie să permită încadrarea corpului și dirijarea conductoarelor către pozițiile de intrare și de ieșire.

Dimensiunile corpului sunt de 4.16cm lățime, 8.91cm înălțime și 4.96cm adâncime. Lățimea ajută la calcularea spațiului ocupat pe zona de montaj, în timp ce înălțimea și adâncimea arată gabaritul necesar în interiorul tabloului. Spațiul pentru conductoarele conectate se adaugă celui ocupat de clemă.

Modelul are patru șuruburi M5 asociate punctelor de conectare. Pentru un tablou cu conductoare de secțiune mare, accesul la aceste puncte și traseul cablurilor trebuie avute în vedere odată cu gabaritul carcasei. Datele dimensionale descriu piesa propriu-zisă, nu spațiul total al legăturilor realizate.

Carcasa din poliamidă 6.6 are clasificare de autostingere UL94 V0. Temperatura ambiantă de funcționare indicată este între -20°C și 75°C. Aceste valori ajută la verificarea încadrării clemei în mediul tabloului, fără a atribui întregului ansamblu caracteristicile materialului carcasei.

Erori frecvente la alegerea clemei de derivație

Alegerea clemei de derivație FLEAL-95/2 pentru un conductor flexibil de 95mm². Limita de 95mm² privește conductorul rigid. Pentru cel flexibil, limita maximă indicată este de 70mm² pe poziție.

Interpretarea celor patru conexiuni ca patru poli. Clema are două intrări și două ieșiri, dar este un model 1P. Pozițiile ei trebuie încadrate în aceeași cale electrică prevăzută de schemă.

Calcularea locului doar după lățimea carcasei. Corpul are și înălțimea de 8.91cm și adâncimea de 4.96cm. Conductoarele conectate necesită spațiu suplimentar în interiorul tabloului.

Întrebări frecvente despre clema de derivație

Câte conexiuni are clema de derivație TRACON FLEAL-95/2?

FLEAL-95/2 are două intrări și două ieșiri pentru un singur pol. Cele patru poziții permit organizarea legăturilor aceleiași căi electrice.

Ce secțiune poate avea un conductor flexibil?

Limita maximă pentru conductorul flexibil este de 70mm² pe poziție. Valoarea de 95mm² se aplică unui conductor rigid, atât pe partea de intrare, cât și pe cea de ieșire.

Unde poate fi fixată clema FLEAL-95/2?

Clema se poate fixa pe șină omega de 35x7.5mm sau pe contrapanou. Alegerea locului depinde de spațiul din tablou și de traseul conductoarelor care intră și ies din clemă.
