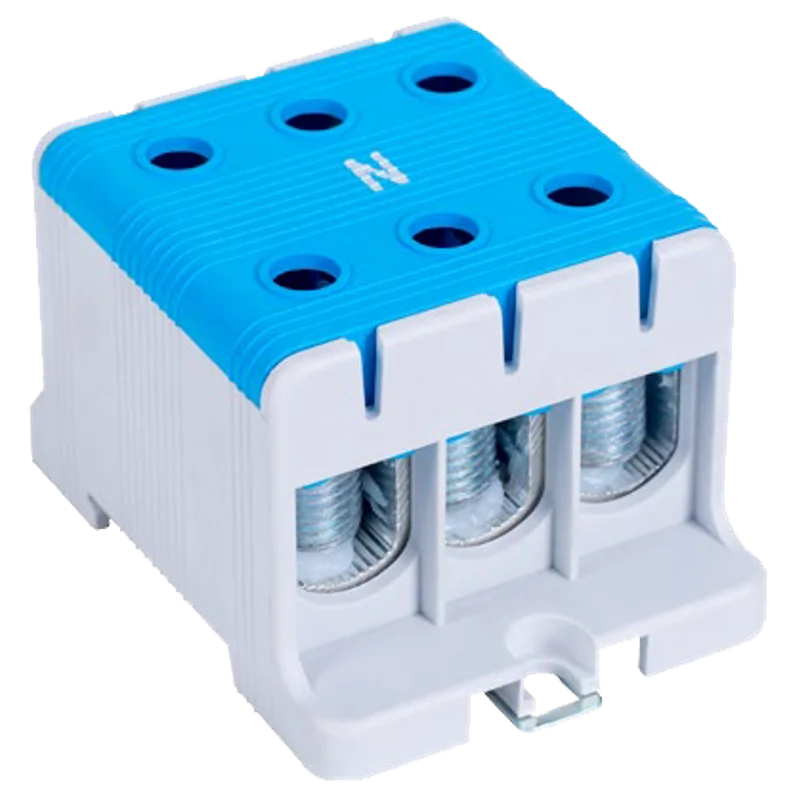

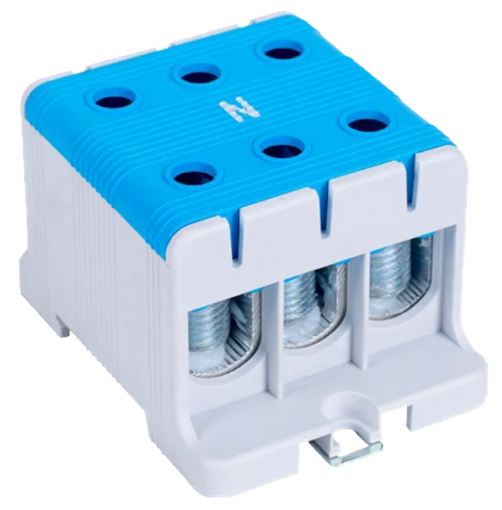

Clema derivatie TRACON FLEAL-95/3K albastra 3 intrari 3 iesiri 245A

Clema derivație TRACON FLEAL-95/3K este un bloc de distribuție albastru, cu 1 pol, 3 intrări și 3 ieșiri, pentru organizarea conexiunilor în tablouri electrice. Acceptă conductoare din cupru sau aluminiu și poate fi fixată pe șină DIN ori pe contrapanou. Cele mai importante criterii de alegere sunt numărul conexiunilor, secțiunea conductoarelor și spațiul disponibil pentru componentă și racorduri.

Trei intrări și trei ieșiri pentru același pol

Clema derivatie TRACON FLEAL-95/3K oferă câte trei puncte de racordare pe partea de intrare și pe partea de ieșire. Această configurație permite gruparea conductoarelor într-un singur bloc de distribuție. Cele șase borne nu înseamnă șase poli independenți: produsul este o clemă cu 1 pol. La proiectarea conexiunilor, verifică dacă toate conductoarele care trebuie reunite aparțin circuitului prevăzut pentru acel pol.

Carcasa albastră ajută la identificarea variantei în tablou. Culoarea este utilă în organizarea vizuală a componentelor, dar nu înlocuiește verificarea schemei electrice. Pentru comandă, păstrează codul complet FLEAL-95/3K, deoarece el identifică atât configurația de conexiuni, cât și varianta de culoare.

Aceleași limite de secțiune la intrări și ieșiri

Fiecare dintre cele trei intrări și cele trei ieșiri acceptă conductoare rigide de până la 95 mm² sau conductoare flexibile de până la 70 mm². Limitele sunt aceleași pe ambele părți ale clemei, însă diferă după construcția conductorului. Astfel, valoarea de 95 mm² din codul modelului nu trebuie aplicată unui conductor flexibil.

Clema poate fi folosită cu conductoare din cupru sau aluminiu. Când într-un tablou există conductoare de materiale și secțiuni diferite, fiecare racord se verifică individual în limitele admise. Faptul că o bornă acceptă aluminiu și cupru nu schimbă secțiunea maximă stabilită pentru conductorul rigid sau flexibil. Elementul de legătură al produsului este din aluminiu stanat, iar izolația este din poliamidă 6.6.

Curentul nominal al clemei este de 245A. Aceasta este valoarea componentei, nu un curent separat care poate fi multiplicat cu cele trei ieșiri. Selectarea ei trebuie corelată cu conductoarele și cu celelalte elemente ale circuitului. Numărul de borne arată câte conexiuni pot fi organizate, în timp ce valoarea de curent descrie limita nominală a blocului.

Două posibilități de fixare în tablou

Clema derivatie TRACON FLEAL-95/3K este prevăzută pentru fixare pe șină de montaj de 3.5 × 0.75cm sau pe contrapanou. Cele două posibilități permit alegerea poziției în funcție de construcția tabloului. Componenta are lățimea de 6.09cm, lungimea de 8.91cm și înălțimea de 4.96cm. La planificarea spațiului, ține cont și de traseele celor șase conductoare, nu numai de dimensiunile corpului.

Gradul de protecție al clemei este IP20. Sunt indicate tensiuni maxime de 1000V AC și 1500V DC, valori care trebuie corelate cu aplicația electrică în care va fi utilizată componenta. Alegerea punctului de fixare și a conductoarelor face parte din configurarea întregului tablou; culoarea și dimensiunea clemei, luate singure, nu confirmă potrivirea electrică.

Erori frecvente la alegerea clemei de derivație

Confundarea celor șase borne cu șase poli

Clema de derivație FLEAL-95/3K are 3 intrări și 3 ieșiri, dar este un produs cu 1 pol. Dacă instalația necesită poli separați, numărul punctelor de racordare ale acestui bloc nu rezolvă singur acea cerință.

Alegerea secțiunii de 95 mm² pentru conductor flexibil

Limita de 95 mm² se aplică unui conductor rigid. Pentru un conductor flexibil, limita este de 70 mm² atât la intrare, cât și la ieșire. Verifică tipul fiecărui conductor înainte de alegerea racordului.

Rezervarea spațiului doar după lățimea clemei

Lățimea corpului este de 6.09cm, însă amplasarea trebuie să permită și accesul conductoarelor la cele trei intrări și trei ieșiri. Evaluează poziția în raport cu traseele existente în tablou și cu metoda de fixare aleasă.

Întrebări frecvente

Câți poli are clema de derivație FLEAL-95/3K?

Are 1 pol. Cele 3 intrări și 3 ieșiri sunt puncte de racordare ale aceluiași bloc de distribuție, nu poli electrici independenți.

Poate fi fixată și pe contrapanou?

Da, modelul permite fixarea pe șină DIN sau pe contrapanou. Pentru alegerea amplasării contează spațiul disponibil pentru corp și pentru conductoarele racordate.

Care este secțiunea maximă pentru un conductor flexibil?

Este de 70 mm² la intrări și la ieșiri. Pentru conductoare rigide, limita corespunzătoare este de 95 mm².

Acceptă conductoare din aluminiu?

Da, acceptă conductoare din aluminiu și din cupru. Pentru fiecare conexiune trebuie respectată limita de secțiune aferentă tipului rigid sau flexibil al conductorului.
