Clema derivatie TRACON FLECU-25-16-2B maro 2 intrari 2 iesiri 101A

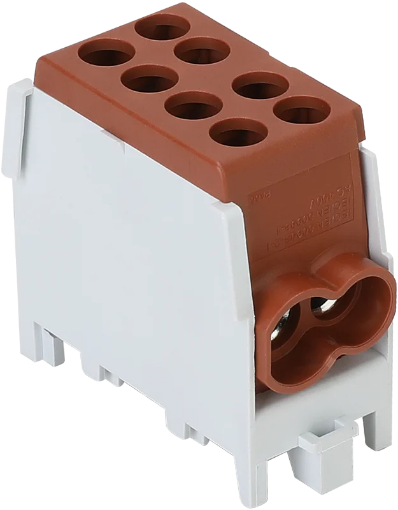

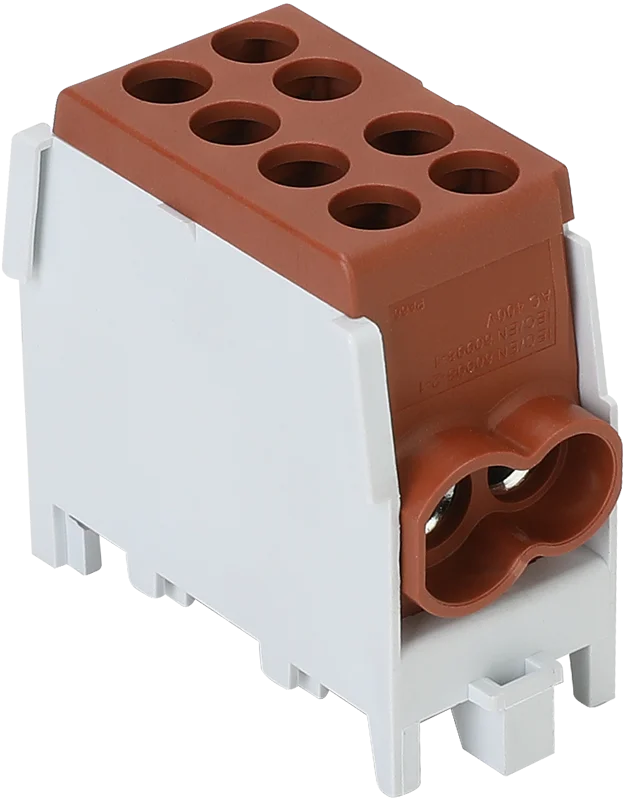

Clema derivație Tracon FLECU-25-16-2B este o bornă maro cu fixare pe șină DIN, folosită pentru realizarea conexiunilor de distribuție în tablouri electrice. Are două poziții de intrare și două de ieșire, cu secțiuni admise diferite pe cele două părți. Astfel, poți alege conductorul de alimentare și conductoarele de plecare după dimensiunile bornelor, fără să presupui că toate pozițiile acceptă aceeași secțiune.

Clemă derivație cu două intrări și două ieșiri

Pe partea de intrare, clema acceptă conductoare cu secțiuni între 2.5mm² și 25mm². Pe partea de ieșire, intervalul este de la 2.5mm² la 16mm². Limita superioară depinde și de construcția conductorului: pentru conductoare rigide, valorile sunt de până la 25mm² la intrare și 16mm² la ieșire, iar pentru cele flexibile sunt de până la 16mm² la intrare și 10mm² la ieșire.

Dispunerea celor patru poziții permite organizarea alimentării și a derivațiilor în același punct de conexiune. Este utilă atunci când proiectul cere două racorduri pe partea de alimentare și două pe partea de plecare. Dacă ai nevoie de mai multe ieșiri sau de o secțiune mai mare pe partea de plecare, verifică o altă configurație a clemei înainte de a o alege.

Materiale și montaj în tablou

Elementul de conexiune este din cupru cositorit, iar corpul izolator este din poliamidă 6.6. Clema este indicată pentru conductoare din cupru sau aluminiu și pentru conductoare rigide, multifilare ori flexibile, în limitele de secțiune corespunzătoare fiecărui tip. Alegerea conductorului, pregătirea capătului și strângerea conexiunii trebuie făcute potrivit instalației în care este montată.

Fixarea se face pe șină DIN de 35×7.5mm. Clema măsoară 21.3mm în lățime, 43.9mm în adâncime și 40mm în înălțime. Verifică atât spațiul ocupat pe șină, cât și locul necesar pentru introducerea și curbarea conductoarelor în tablou; dimensiunile aparatului singure nu descriu spațiul total necesar cablării.

Curentul nominal este de 101A. Tensiunea nominală de utilizare indicată pentru gama FLECU este de 400V AC, iar tensiunea nominală de izolație Ui este de 1000V. Aceste două valori au semnificații diferite și trebuie verificate separat la alegerea componentelor tabloului. Corpul are grad de protecție IP20, astfel că amplasarea lui se stabilește în funcție de protecția oferită de ansamblul în care este instalat.

Ce verifici înainte de alegere

Compară secțiunea și tipul fiecărui conductor cu poziția în care urmează să fie conectat. O ieșire de 16mm² pentru conductor rigid nu înseamnă că aceeași poziție acceptă și un conductor flexibil de 16mm². Verifică apoi curentul circuitului, tipul șinei DIN și spațiul disponibil în tablou. Culoarea maro ajută la identificarea variantei, dar funcția fiecărui conductor se stabilește după schema instalației.

Erori frecvente

• Folosirea limitei de 25mm² și pentru ieșiri, deși aceasta se aplică părții de intrare.
• Alegerea secțiunii maxime fără a ține cont dacă conductorul este rigid sau flexibil.
• Confundarea tensiunii nominale de izolație Ui de 1000V cu tensiunea nominală de utilizare de 400V AC.
• Rezervarea a numai 21.3mm pe șină, fără spațiu pentru traseul conductoarelor.

Întrebări frecvente

Câte conexiuni are clema?

Are două poziții de intrare și două poziții de ieșire. Secțiunile acceptate diferă între cele două părți.

Se pot conecta conductoare flexibile?

Da. Pentru acestea, secțiunea maximă este de 16mm² la intrare și 10mm² la ieșire.

Pe ce șină se montează?

Se fixează pe șină DIN de 35×7.5mm, în interiorul unui ansamblu adecvat instalației.
