Clema derivatie TRACON FLECU-25-16-2K albastra 2 intrari 2 iesiri 101A

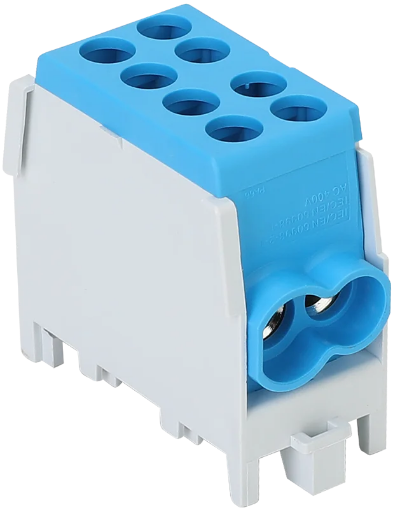

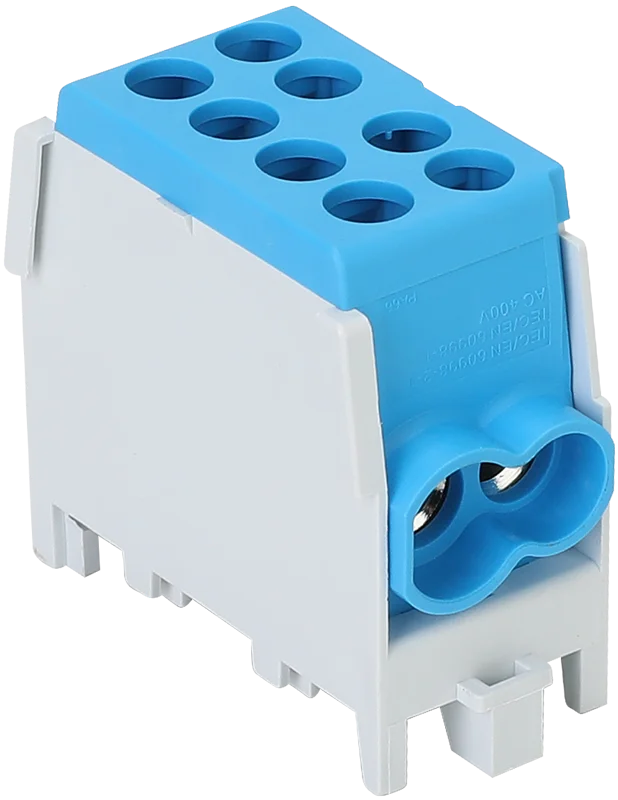

Clema derivație Tracon FLECU-25-16-2K este o bornă albastră cu fixare pe șină DIN, destinată conexiunilor de distribuție din tablouri electrice. Are două poziții de intrare și două de ieșire. Culoarea albastră ajută la identificarea conexiunii în tablou, iar rolul fiecărui conductor se stabilește întotdeauna după schema instalației.

Două intrări și două ieșiri pentru derivații

Partea de alimentare acceptă conductoare cu secțiuni între 2.5mm² și 25mm², iar partea de plecare acceptă secțiuni între 2.5mm² și 16mm². Această diferență contează atunci când alegi conductorii: limita de 25mm² se aplică intrărilor, nu și ieșirilor. Cele patru poziții permit gruparea racordurilor de alimentare și a derivațiilor într-un punct organizat al tabloului.

Secțiunea maximă depinde de construcția conductorului. Pentru conductoare rigide, clema acceptă până la 25mm² la fiecare intrare și până la 16mm² la fiecare ieșire. Pentru conductoare flexibile, limitele sunt de 16mm² la intrare și 10mm² la ieșire. Verifică tipul conductorului înainte de alegere, mai ales când secțiunea lui se află aproape de limita unei borne.

Materiale și montaj pe șină DIN

Elementul de conexiune este realizat din cupru cositorit, iar corpul izolator este din poliamidă 6.6. Clema este potrivită pentru conductoare din cupru sau aluminiu și poate primi conductoare rigide, multifilare și flexibile, cu respectarea secțiunilor admise. Pregătirea capetelor de conductor și realizarea conexiunilor se fac în funcție de configurația instalației.

Modelul se fixează pe șină DIN de 35×7.5mm. Are lățimea de 21.3mm, adâncimea de 43.9mm și înălțimea de 40mm. La planificarea tabloului, rezervă loc atât pentru clemă, cât și pentru intrarea și curbarea conductoarelor. Lățimea aparatului indică spațiul ocupat pe șină, dar cablarea poate necesita spațiu suplimentar în jurul bornelor.

Valori de verificat pentru circuit

Curentul nominal al clemei este de 101A. Tensiunea nominală de utilizare pentru această gamă este de 400V AC, iar tensiunea nominală de izolație Ui este de 1000V. Ui caracterizează izolația și nu trebuie confundată cu tensiunea nominală de utilizare. Gradul de protecție al clemei este IP20; protecția ansamblului depinde și de tabloul în care este montată.

Varianta albastră poate fi aleasă atunci când schema și identificarea conductoarelor cer această culoare. Înainte de comandă, verifică numărul necesar de derivații, secțiunea fiecărei plecări și materialul conductoarelor. Dacă ai nevoie de mai mult de două ieșiri, este necesară o configurație cu mai multe poziții de plecare.

Erori frecvente

• Aplicarea limitei de 25mm² și pentru ieșiri, deși acestea acceptă maximum 16mm² pentru conductoare rigide.
• Folosirea aceleiași limite de secțiune pentru conductoare rigide și flexibile.
• Confundarea tensiunii nominale de izolație Ui de 1000V cu tensiunea nominală de utilizare de 400V AC.
• Alegerea funcției conexiunii doar după culoarea clemei, fără verificarea schemei electrice.

Întrebări frecvente

Câte conductoare se pot racorda?

Clema are două poziții de intrare și două poziții de ieșire. Secțiunea admisă se verifică separat pentru fiecare parte.

Acceptă conductoare flexibile?

Da. Secțiunea maximă pentru conductoare flexibile este de 16mm² la intrare și 10mm² la ieșire.

Pe ce tip de șină se montează?

Se montează pe șină DIN de 35×7.5mm, într-un tablou adecvat instalației.
