Clema derivatie TRACON FLECU-25-16-4 gri 2 intrari 6 iesiri 101A

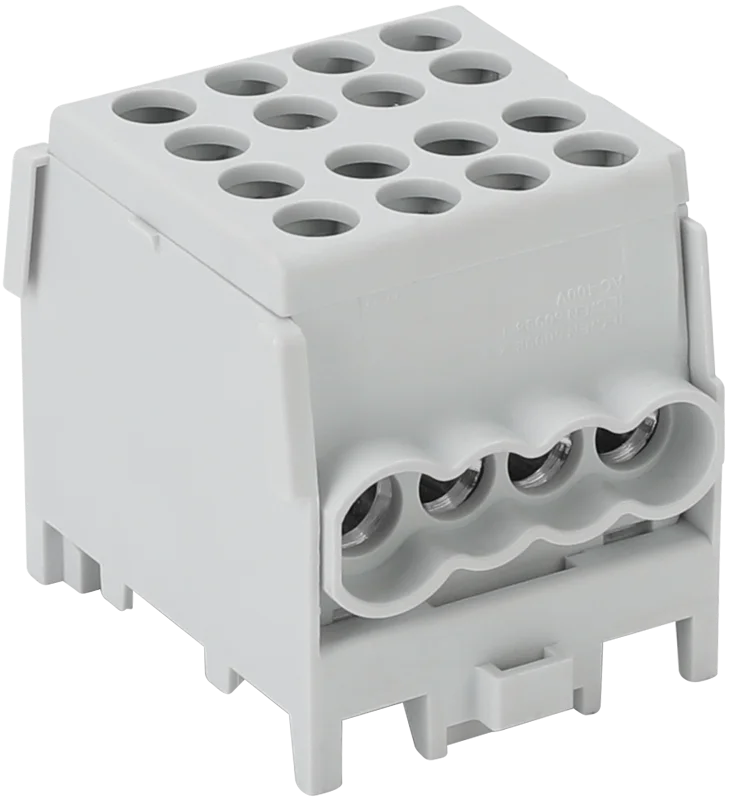

Clema derivație TRACON FLECU-25-16-4 este un bloc de distribuție gri, cu 2 intrări și 6 ieșiri, pentru ramificarea unui circuit pe șină DIN. Permite gruparea conexiunilor într-un singur punct al tabloului și acceptă conductoare din cupru sau aluminiu. Pentru alegerea corectă contează separat numărul conexiunilor, secțiunea fiecărui conductor și dacă acesta este rigid sau flexibil.

Clema de derivație cu 2 intrări și 6 ieșiri

Configurația cu șase ieșiri este utilă când alimentarea trebuie distribuită către mai multe conexiuni din același ansamblu. Cele două intrări și cele șase ieșiri reprezintă poziții de conectare, nu opt poli independenți. Cifra 4 din codul FLECU-25-16-4 nu trebuie interpretată drept o configurație cu 4 poli: criteriul relevant pentru această variantă este dispunerea efectivă a bornelor.

Carcasa gri ajută la identificarea variantei alese în gama FLECU. La pregătirea tabloului, numără conductoarele care trebuie racordate și stabilește care vor ocupa intrările și care vor ocupa ieșirile. Astfel poți verifica dacă cele șase puncte de ieșire acoperă distribuția dorită, fără a trata bornele ca fiind identice din punctul de vedere al secțiunii admise.

Secțiuni diferite pentru conductoare rigide și flexibile

La intrări sunt admise două conductoare rigide de până la 25 mm² sau două conductoare flexibile de până la 16 mm². La ieșiri sunt admise șase conductoare rigide de până la 16 mm² sau șase conductoare flexibile de până la 10 mm². Aceste limite arată de ce secțiunea de 25 mm² din denumirea seriei nu trebuie atribuită automat fiecărei ieșiri.

Clema poate fi utilizată cu conductoare din cupru și din aluminiu. Materialul conductorului și construcția lui sunt două verificări distincte: un conductor flexibil nu preia limita indicată pentru unul rigid doar pentru că ambele sunt realizate din același metal. Înainte de selectarea produsului, verifică secțiunea fiecărui conductor în raport cu borna pe care urmează să o ocupe.

Curentul nominal al clemei este de 101A. Această valoare caracterizează componenta și trebuie corelată cu circuitul și cu restul echipamentelor din tablou. Numărul de ieșiri nu multiplică curentul nominal: cele șase racorduri oferă puncte de distribuție, nu câte o capacitate independentă de 101A pentru fiecare ramură.

Integrare pe șină DIN și spațiu în tablou

Clema derivatie TRACON  FLECU-25-16-4 se fixează pe șină de montaj de 3.5x0.75cm. Corpul are lățimea de 3.65cm, lungimea de 4.39cm și înălțimea de 4cm. Dimensiunile sunt utile când planifici poziția clemei lângă celelalte componente și spațiul necesar pentru traseele conductoarelor. Verifică locul disponibil ținând cont de toate cele opt puncte de racordare, nu doar de conturul corpului.

Modelul are gradul de protecție IP20. Este o componentă pentru integrare în ansamblul electric potrivit, iar condițiile de amplasare ale tabloului trebuie evaluate împreună cu cele ale celorlalte aparate. Distincția dintre tensiunea de lucru și tensiunea nominală de izolație contează de asemenea: acestea descriu proprietăți diferite și nu trebuie folosite una în locul celeilalte la alegerea componentei.

Erori frecvente la alegerea clemei de derivație

Interpretarea codului clemei de derivație ca număr de poli

Terminația 4 din cod nu înseamnă 4 poli. FLECU-25-16-4 are 2 intrări și 6 ieșiri pentru ramificare. Verifică schema circuitului și numărul efectiv de racorduri înainte de comandă.

Atribuirea secțiunii de 25 mm² tuturor ieșirilor

Valoarea de 25 mm² se aplică intrărilor pentru conductoare rigide. La ieșiri, limita este de 16 mm² pentru conductoare rigide și de 10 mm² pentru conductoare flexibile. Alegerea după codul produsului, fără această diferențiere, poate duce la o bornă nepotrivită conductorului.

Înmulțirea curentului nominal cu numărul ieșirilor

Cele șase ieșiri nu înseamnă șase capacități separate de 101A. Curentul nominal al clemei este de 101A, iar încărcarea circuitului trebuie evaluată pentru ansamblul de distribuție.

Întrebări frecvente

Câte conexiuni are clema de derivație FLECU-25-16-4?

Are 2 intrări și 6 ieșiri. La alegerea conductoarelor, limitele de secțiune se verifică separat pentru intrări și ieșiri, precum și pentru construcția rigidă sau flexibilă.

Pot fi conectate conductoare din aluminiu?

Da, clema acceptă conductoare din aluminiu și din cupru. Secțiunea admisă depinde în continuare de borna folosită și de tipul rigid sau flexibil al conductorului.

Care este secțiunea maximă pentru o ieșire flexibilă?

Este de 10 mm² pentru fiecare dintre cele șase ieșiri. Limita de 16 mm² a ieșirilor se referă la conductoarele rigide.

Pe ce tip de șină se fixează?

Pe șină DIN de 3.5 × 0.75cm. Pentru poziționarea în tablou, ia în calcul și spațiul ocupat de conductoarele care ajung la cele două intrări și pleacă din cele șase ieșiri.
