Cleme WAGO 2273-202 PUSH WIRE 2 conductori rigizi 0.5-2.5mm2 alb

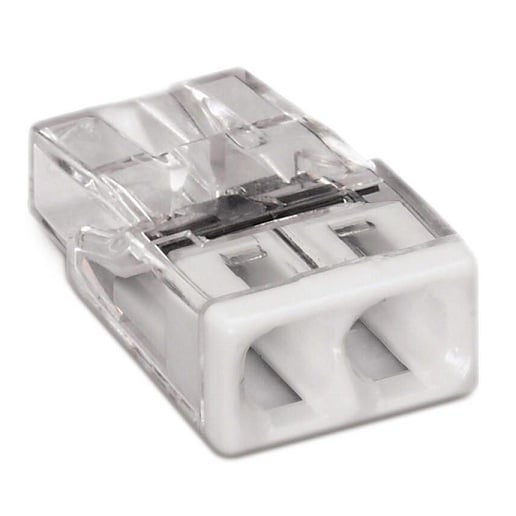

Cleme WAGO 2273-202 sunt conectori PUSH WIRE pentru reunirea a două conductoare rigide de cupru într-o doză electrică. Fiecare conductor intră în propriul punct de conectare, iar cele două puncte formează un singur potențial. Modelul are carcasă transparentă și capac alb; această combinație identifică varianta cu două intrări din seria 2273. Este potrivit când legătura cerută are exact două fire unifilare, cu secțiuni între 0,5 și 2,5mm².

Cleme WAGO 2273-202 pentru două fire rigide în doză

O legătură între două fire ocupă cele două puncte de conectare ale clemei. Terminalele PUSH WIRE primesc direct conductoarele rigide dezizolate: firul se introduce până la opritorul din interior, fără acționarea unei pârghii și fără strângerea unui șurub. Poți pregăti separat cele două capete și poți observa prin corpul transparent poziția conductorilor. Acest lucru este util într-o doză în care vrei să urmărești clar fiecare conexiune după introducerea firelor.

Pregătirea conductorului pentru inserare PUSH WIRE

Lungimea de dezizolare pentru WAGO 2273-202 este de 11mm. După îndepărtarea izolației pe această lungime, conductorul unifilar se introduce în deschiderea sa până la opritor. Valoarea este înscrisă și ca reper pe corpul conectorului, ceea ce permite pregătirea capetelor înainte de așezarea lor în doză. Un fir dezizolat prea scurt nu respectă lungimea cerută pentru introducere, iar unul dezizolat prea lung poate lăsa cupru expus în afara zonei prevăzute de conector.

Intervalul de 0,5–2,5mm² se referă la secțiunea fiecărui conductor solid din cupru, nu la suma secțiunilor celor două fire. De exemplu, două fire unifilare de 1,5mm² ocupă separat cele două intrări; același lucru este valabil pentru două fire de 2,5mm². Tipul firului rămâne decisiv: modelul 2273-202 este destinat conductorilor unifilari și nu are pârghii pentru inserarea conductorilor flexibili cu fire fine. Verificarea structurii firului înainte de cumpărare evită alegerea unui mecanism de conectare nepotrivit.

Corpul compact și datele electrice ale clemei WAGO

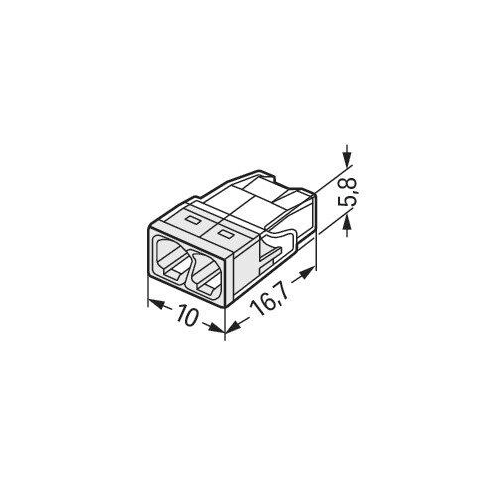

WAGO 2273-202 măsoară 10x5,8x16,7mm, în ordinea lățime, înălțime și adâncime. Dimensiunile ajută la estimarea spațiului ocupat de clemă în doză, împreună cu direcția din care intră cele două conductoare. Carcasa transparentă permite observarea capetelor introduse, iar capacul alb ajută la identificarea rapidă a acestei configurații cu două puncte. Aspectul alb nu indică funcția unui conductor sau destinația unui circuit: acestea se stabilesc după conexiunea pe care o realizezi.

Valorile nominale sunt 24A și 450V, iar temperatura aerului ambiant admisă pentru conector este de maximum 60°C. Aceste date descriu limitele clemei; tipul circuitului și conductorul folosit sunt criterii separate de alegere. O secțiune admisă de conector nu stabilește singură curentul permis pentru întregul traseu electric. Datele de mai jos reunesc valorile care ajută la identificarea variantei și la pregătirea legăturii.

Legătura pregătită pentru o doză de derivație

Conectorul este conceput pentru legături în doze de instalație, inclusiv în doze aparente sau încastrate. Cu două conductoare solide și o secțiune admisă, pregătești câte un capăt pentru fiecare intrare și obții o conexiune pe un singur potențial. Corpul transparent oferă un indiciu vizual asupra poziționării firelor, util înainte de aranjarea definitivă a conductoarelor în doză. Formatul de 10mm lățime contează când mai multe legături trebuie așezate în același spațiu.

Erori frecvente la alegerea clemelor WAGO 2273-202

• Alegerea clemelor WAGO 2273-202 pentru fire flexibile. Mecanismul PUSH WIRE al acestui model este destinat conductorilor unifilari rigizi. Un fir cu multe filamente nu corespunde tipului de conductor admis, chiar dacă secțiunea sa este sub 2,5mm².
• Interpretarea celor două puncte ca două conexiuni izolate. Firele introduse în 2273-202 sunt conectate într-un singur potențial. Nu folosi cele două intrări pentru conductoare care trebuie să rămână separate electric.
• Estimarea dezizolării după lungimea altui conector. Pentru 2273-202, capătul se pregătește la 11mm. O altă lungime nu corespunde indicației pentru această clemă și poate afecta poziționarea firului în carcasă.

Întrebări frecvente despre cleme WAGO 2273-202

Pot folosi cleme WAGO 2273-202 pentru două fire rigide cu secțiuni diferite?

Da, clemele WAGO 2273-202 primesc separat două conductoare unifilare de cupru, fiecare cu secțiunea proprie în intervalul 0,5–2,5mm². Cele două intrări sunt legate electric într-un singur potențial.

Care este temperatura admisă în jurul clemei 2273-202?

Clema WAGO 2273-202 este indicată pentru o temperatură a aerului ambiant de maximum 60°C. Această valoare privește mediul din jurul conectorului și nu trebuie confundată cu temperatura admisă pentru izolația firului.

Este necesară o pârghie pentru introducerea firului în WAGO 2273-202?

Nu. Clema WAGO 2273-202 folosește conectare PUSH WIRE: firul rigid de cupru, dezizolat pe 11mm, se introduce direct în punctul de conectare până la opritor.

Poți consulta categoria cleme WAGO pentru organizarea materialelor necesare lucrării; aici, codul 2273-202 identifică exact conectorul cu două intrări pentru fire rigide.
