Cleme WAGO 2273-204 PUSH WIRE 4 conductori rigizi 0.5-2.5mm2 rosu

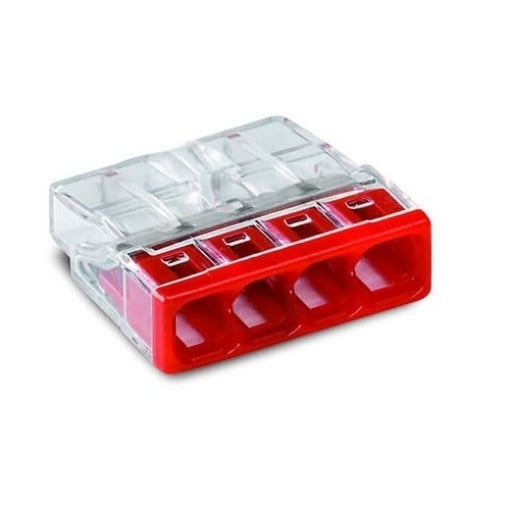

Cleme WAGO 2273-204 sunt conectori PUSH WIRE pentru legarea a maximum patru conductoare rigide unifilare de cupru într-o doză electrică. Cele patru puncte de conectare formează un singur potențial, astfel încât firele introduse sunt unite electric. Modelul are carcasă transparentă și capac roșu, iar fiecare intrare primește un conductor cu secțiunea de 0,5–2,5mm². Este util pentru o legătură în care trebuie reunite până la patru fire în același punct electric.

Cleme WAGO 2273-204 pentru patru conductoare pe un singur potențial

Patru intrări îți permit să grupezi într-o clemă conductoarele care trebuie conectate electric între ele. Acestea nu reprezintă patru circuite separate. Dacă într-o doză ai un conductor de alimentare și alte conductoare care aparțin aceleiași legături, fiecare capăt ocupă una dintre cele patru poziții. Modelul este identificat atât prin codul 2273-204, cât și prin capacul roșu și cele patru deschideri; codul rămâne reperul precis la comandă.

Tehnologia PUSH WIRE folosește introducerea directă a conductorului rigid dezizolat în punctul de conectare. După ce pregătești fiecare capăt, îl împingi până la opritorul din clemă. Nu ai de ridicat o pârghie sau de strâns un șurub pentru fiecare fir. Într-o doză cu mai multe legături, pregătirea pe rând a conductoarelor și observarea lor prin carcasă ajută la păstrarea unei ordini clare a conexiunilor.

Secțiunea fiecărui fir pentru clema de legătură WAGO

Intervalul de 0,5–2,5mm² se aplică separat fiecărei intrări. Mențiunea „4x2,5mm²” arată patru puncte pentru fire de cel mult 2,5mm² fiecare, nu o capacitate totală de 10mm² și nici acceptarea unui singur conductor de 10mm². Firele admise pot avea secțiuni diferite între ele, dacă fiecare este conductor rigid unifilar și se află în intervalul indicat. De pildă, o intrare poate primi un fir de 1,5mm², iar alta un fir de 2,5mm², dacă acestea trebuie conectate în același potențial.

Conectorul este conceput pentru conductoare solide. Un conductor flexibil cu fire fine nu îndeplinește condiția privind tipul firului doar pentru că secțiunea sa se află sub 2,5mm². Înainte de alegere, observă structura capătului conductorului: la firul unifilar secțiunea este formată dintr-un singur miez solid. Mecanismul de inserare și limita secțiunii se citesc împreună; luate separat, pot conduce la alegerea greșită a clemei pentru legătura planificată.

Introducerea firelor și controlul vizual al conexiunii

Fiecare conductor se dezizolează pe 11mm înainte de introducerea în WAGO 2273-204. Carcasa transparentă permite să observi dacă firele au ajuns la capăt, iar fereastra din baza colorată ajută la verificarea lungimii de dezizolare. Dacă pe latura neinscripționată se vede cupru neizolat prin această fereastră, lungimea pregătită este prea mare. Acest control este util când pregătești succesiv până la patru conductoare pentru aceeași legătură și vrei ca fiecare să fie introdus corespunzător.

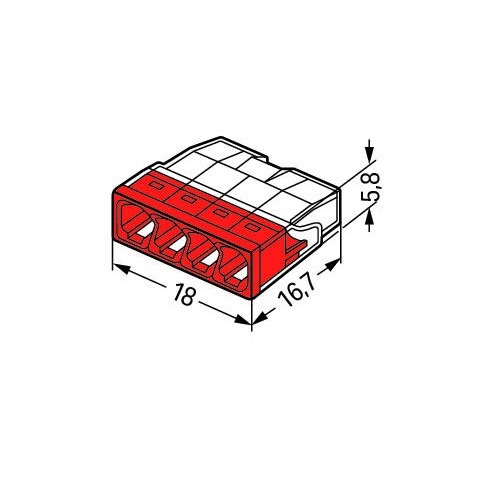

Intrările sunt laterale, astfel că poziționarea în doză trebuie să țină seama și de traseul firelor până la clemă. Corpul măsoară 18x5,8x16,7mm, în ordinea lățime, înălțime și adâncime. Capacului roșu îi revine rolul de identificare a variantei cu patru puncte din această serie; culoarea sa nu marchează automat o anumită fază sau funcție a circuitului. Legătura efectivă este definită de conductoarele introduse în cele patru intrări ale unui singur potențial.

Date tehnice care stabilesc potrivirea în doză

Curentul nominal al clemei este de 24A, iar tensiunea nominală de 450V. Temperatura maximă a aerului ambiant pentru conector este de 60°C. Aceste valori caracterizează produsul, dar nu stabilesc singure încărcarea permisă a conductorului sau a întregului circuit. Pentru decizia de cumpărare contează mai întâi dacă ai conductoare unifilare cu secțiunile admise și dacă vrei să unești până la patru fire într-un singur punct electric.

Erori frecvente la alegerea clemelor WAGO 2273-204

• Alegerea clemelor WAGO 2273-204 pentru cablu flexibil. Cele patru intrări PUSH WIRE sunt destinate conductoarelor unifilare rigide. Secțiunea potrivită a unui cablu flexibil nu schimbă tipul de conductor admis pentru această clemă.
• Confundarea a patru intrări cu patru poli izolați. Modelul are un singur potențial. Introducerea a patru fire le unește electric, deci nu corespunde unui montaj în care acestea trebuie să rămână separate.
• Dezizolarea după alt reper decât 11mm. Un capăt pregătit prea lung poate lăsa cupru vizibil în fereastra din baza colorată. Lungimea de dezizolare pentru 2273-204 este de 11mm.

Întrebări frecvente despre cleme WAGO 2273-204

Pot conecta în clemele WAGO 2273-204 fire rigide de secțiuni diferite?

Da. Clemele WAGO 2273-204 acceptă combinații de conductoare rigide de cupru, dacă fiecare fir se încadrează individual în intervalul de 0,5–2,5mm² și toate trebuie unite în același potențial.

La ce ajută carcasa transparentă a clemei 2273-204?

Carcasa clemei WAGO 2273-204 permite observarea inserării celor patru conductoare. Fereastra din baza colorată oferă și un indiciu asupra lungimii de dezizolare: pe latura neinscripționată nu trebuie să se vadă cupru neizolat.

Cum se scoate un conductor din WAGO 2273-204?

La clema WAGO 2273-204, conductorul se ține și se răsucește alternativ spre stânga și spre dreapta în timp ce se trage de conector. Acesta este procedeul de îndepărtare indicat pentru mecanismul PUSH WIRE al modelului.

Categoria cleme WAGO reunește produsele pentru conexiuni în doze; codul 2273-204 identifică aici varianta cu patru intrări și capac roșu.
