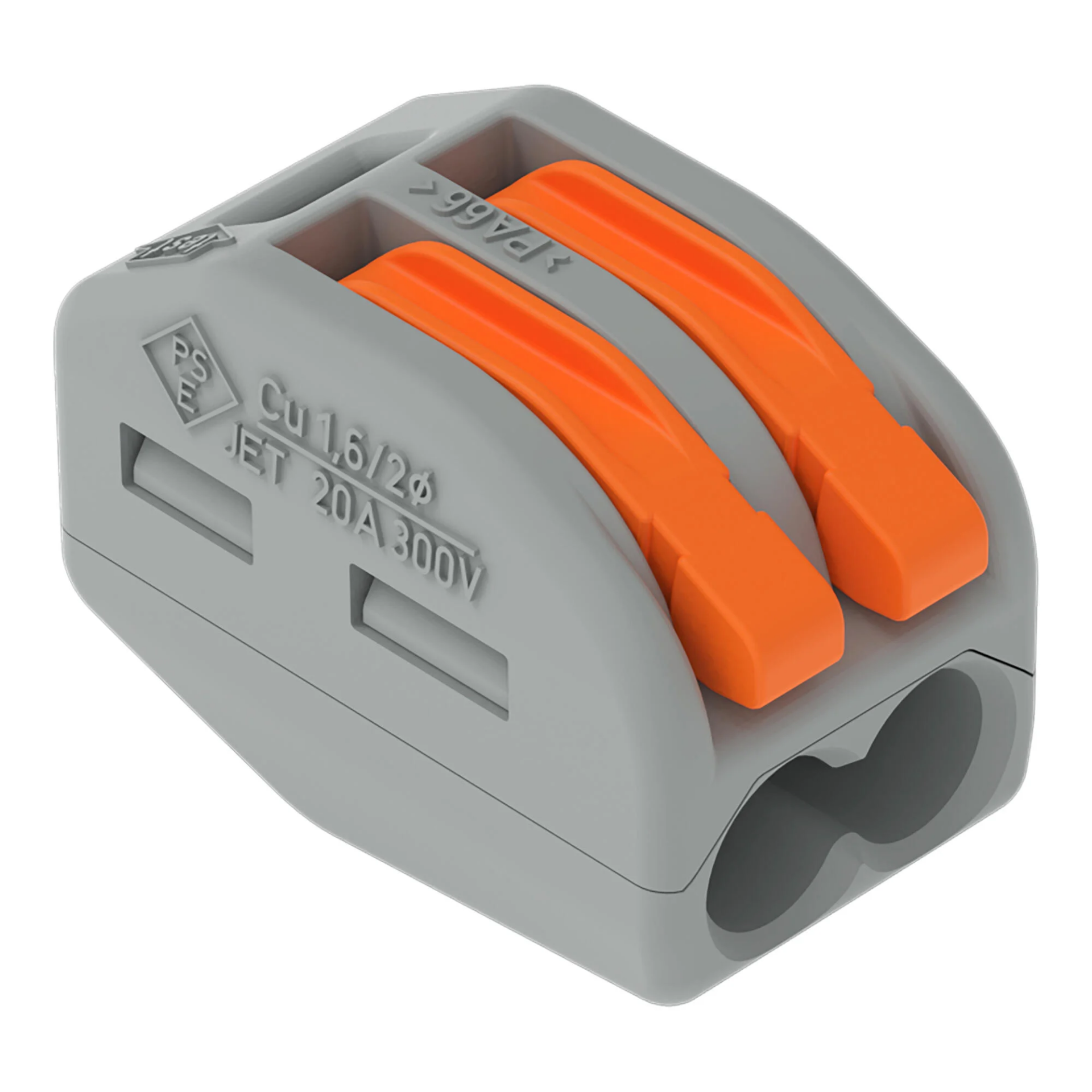

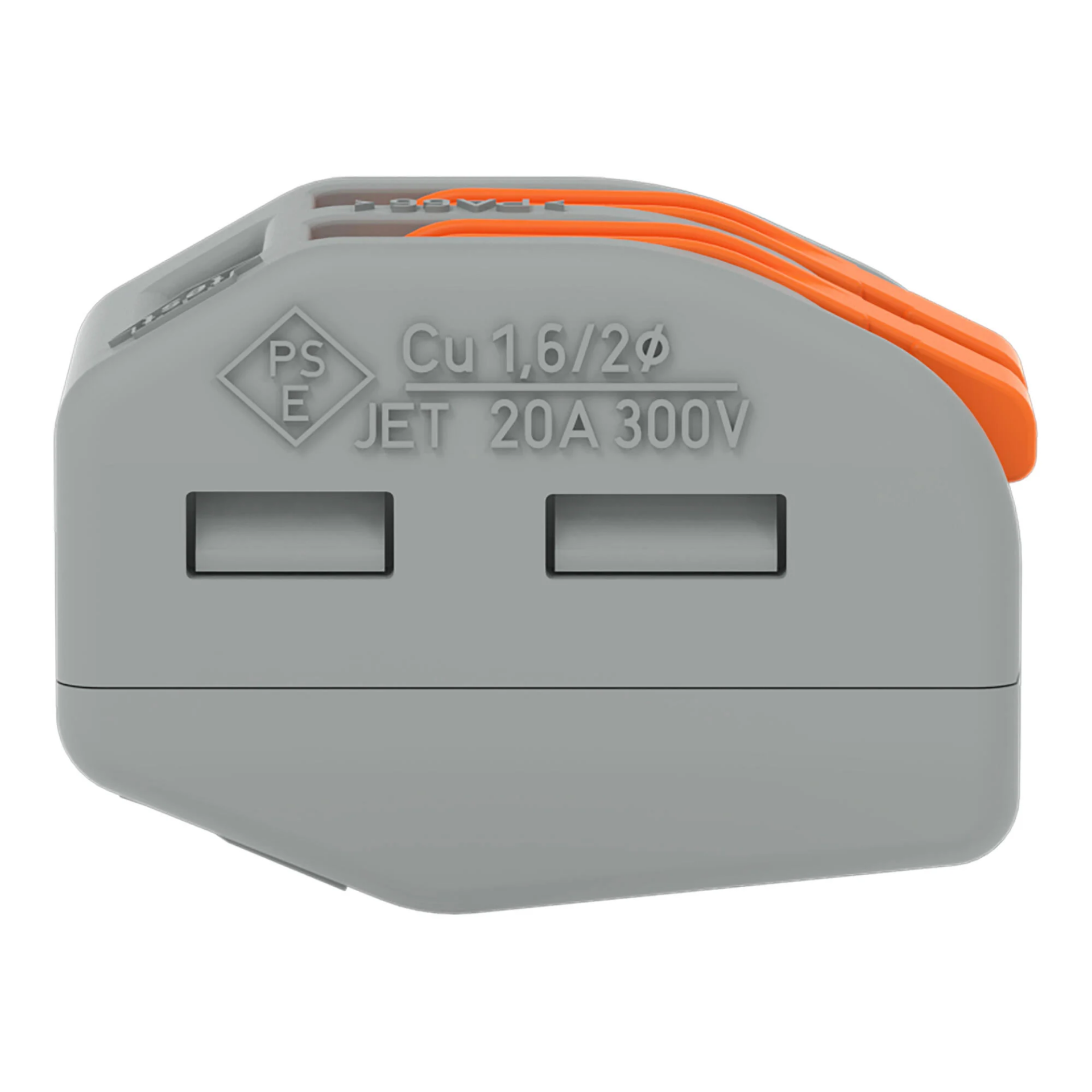

Cleme WAGO 222-412 cu parghii 2 conductori flexibili pana la 4mm2

Cleme WAGO 222-412 sunt conectori de legătură cu pârghii pentru două conductoare de cupru într-o doză electrică. Modelul are două puncte de conectare, un singur potențial și carcasă gri cu pârghii portocalii. Îl poți folosi pentru o legătură între două fire atunci când ai nevoie să introduci și să fixezi separat fiecare conductor. Acceptă conductoare rigide, multifilare rigide și flexibile cu fire fine, în limitele de secțiune corespunzătoare fiecăruia.

Cleme WAGO 222-412 pentru legături între două conductoare

Două intrări permit realizarea unei singure legături electrice între firele introduse. Fiecare intrare are propria pârghie: o ridici, introduci conductorul dezizolat și o cobori la nivelul carcasei pentru a închide clema. Acest mod de acționare ajută mai ales când lucrezi cu un conductor flexibil cu fire fine, pe care îl poți introduce cu clema deschisă. Dacă pregătești o legătură într-o doză de derivație, cele două fire ocupă câte un punct de conectare, iar ambele aparțin aceluiași potențial.

Clema WAGO 222-412 are tehnologie CAGE CLAMP și conexiune prin introducerea conductoarelor din lateral. Pârghia rămâne în poziția deschisă până introduci firul și o cobori. Poți pregăti și fixa un conductor pe rând, ceea ce face ordinea operațiilor ușor de urmărit într-o doză în care sunt deja mai multe legături. Pentru a desface legătura, pârghia se poate ridica din nou; corpul conectorului nu necesită strângerea unui șurub.

Secțiunea conductorului potrivită pentru cleme electrice cu pârghii

Limita de 4mm² se aplică firelor flexibile cu multe filamente. Pentru conductoare rigide și multifilare rigide, intervalul acceptat este de 0,08–2,5mm²; pentru conductoare flexibile cu fire fine, intervalul este de 0,08–4mm². Astfel, mențiunea comercială „2x4mm²” descrie cele două puncte și secțiunea maximă a conductorului flexibil cu fire fine, nu capacitatea oricărui tip de fir. Alegerea pornește de la structura conductorului și secțiunea sa, nu doar de la numărul de fire pe care vrei să le unești.

Pentru clemele de legătură WAGO 222-412, lungimea de dezizolare este de 9–10mm. Porțiunea de cupru pregătită pentru contact se introduce în deschiderea aferentă după ridicarea pârghiei. Acest reper este util când pregătești mai multe fire pentru aceeași doză: păstrezi aceeași lungime de dezizolare și poți verifica vizual fiecare capăt înainte de închiderea conexiunii. Conectorul este destinat conductoarelor de cupru; compoziția conductorului contează la fel de mult ca diametrul aparent al izolației.

Date utile pentru alegerea clemei WAGO 222-412

Într-un circuit, limita de curent și tensiune a conectorului trebuie citită împreună cu tipul conductorului. WAGO 222-412 are valori nominale de 32A și 400V conform datelor IEC/EN, cu temperatura aerului ambiant de cel mult 40°C. Acestea sunt valori ale conectorului în condițiile declarate pentru el; secțiunea firului și condițiile instalației rămân criterii distincte. Dimensiunile corpului sunt 12,4x14,5x20,5mm, utile când planifici locul ocupat de legătură în interiorul dozei.

Legături în doză și conectarea corpurilor de iluminat

O utilizare potrivită este legarea conductoarelor flexibile cu fire fine într-o doză de conexiuni. Clema poate conecta și firul unui corp de iluminat cu conductorul de alimentare, dacă fiecare conductor se află în intervalul său de secțiune admis. Cele două intrări separă operațiile de inserare: introduci fiecare capăt în propria deschidere, apoi închizi pârghia corespunzătoare. Legătura rezultată reunește firele într-un singur potențial, iar carcasa izolează zona de contact.

Formatul cu două poziții este potrivit când ai exact două conductoare de unit. Într-o doză cu mai multe legături, numărul de puncte al fiecărei cleme ajută la identificarea conexiunii pe care o pregătești: un punct aparține unui singur conductor. Carcasa gri și pârghiile portocalii fac vizibilă zona de acționare; direcția de intrare laterală și adâncimea corpului contează pentru așezarea în spațiul disponibil. Codul 222-412 identifică precis varianta cu două intrări a seriei CLASSIC.

Erori frecvente la alegerea clemelor WAGO 222-412

• Alegerea clemelor WAGO doar după mențiunea 4mm². Un fir rigid de 4mm² depășește limita acestei cleme. Intervalul de până la 4mm² se aplică numai conductorului flexibil cu fire fine; pentru cel rigid limita este 2,5mm².
• Confundarea celor două intrări cu două circuite separate. Cele două puncte ale conectorului au un singur potențial. Firele introduse sunt unite electric, deci nu se folosesc cele două intrări pentru conductoare care trebuie să rămână separate.
• Pregătirea unei lungimi de dezizolare nepotrivite. Conductorul dezizolat în afara intervalului de 9–10mm nu corespunde lungimii de inserare indicate pentru 222-412. Pregătește fiecare capăt la lungimea specificată înainte de a coborî pârghia.

Întrebări frecvente despre cleme WAGO 222-412

Clemele WAGO 222-412 pot uni un fir rigid cu unul flexibil?

Da. Clemele WAGO 222-412 acceptă ambele tipuri de conductoare de cupru: firul rigid în intervalul 0,08–2,5mm² și cel flexibil cu fire fine în intervalul 0,08–4mm². Fiecare ocupă propria intrare a conexiunii.

Pot deschide din nou clema WAGO 222-412 după conectare?

Da. Clema WAGO 222-412 are pârghii care se ridică pentru a deschide fiecare punct de conectare și se coboară pentru a fixa conductorul. Acționarea se face separat pentru cele două intrări.

Ce spațiu ocupă conectorul 222-412 într-o doză?

Conectorul WAGO 222-412 are lățimea de 12,4mm, înălțimea de 14,5mm și adâncimea de 20,5mm. Ține cont și de intrarea laterală a firelor atunci când stabilești poziția legăturii în doză.

Pentru o instalație cu mai multe puncte de conexiune, poți vedea și categoria cleme WAGO. La acest model, identificarea după codul 222-412 și după cele două intrări te ajută să alegi varianta corespunzătoare legăturii dintre două conductoare.
