Cleme WAGO 222-413 cu parghii 3 conductori flexibili max 4mm2

Cleme WAGO 222-413 sunt conectori de legătură pentru doze, cu trei pârghii și trei puncte de conexiune reunite într-un singur potențial. Modelul poate conecta conductori de cupru flexibili cu fire fine, rigizi unifilari și multifilari. Secțiunea admisă depinde însă de structura firului: 0.08–4mm² pentru conductorii flexibili cu fire fine și 0.08–2.5mm² pentru cei rigizi unifilari sau multifilari. Pentru o legătură cu trei fire, această diferență stabilește dacă fiecare conductor se potrivește cu clema.

Cleme WAGO cu trei pârghii pentru conductori de tipuri diferite

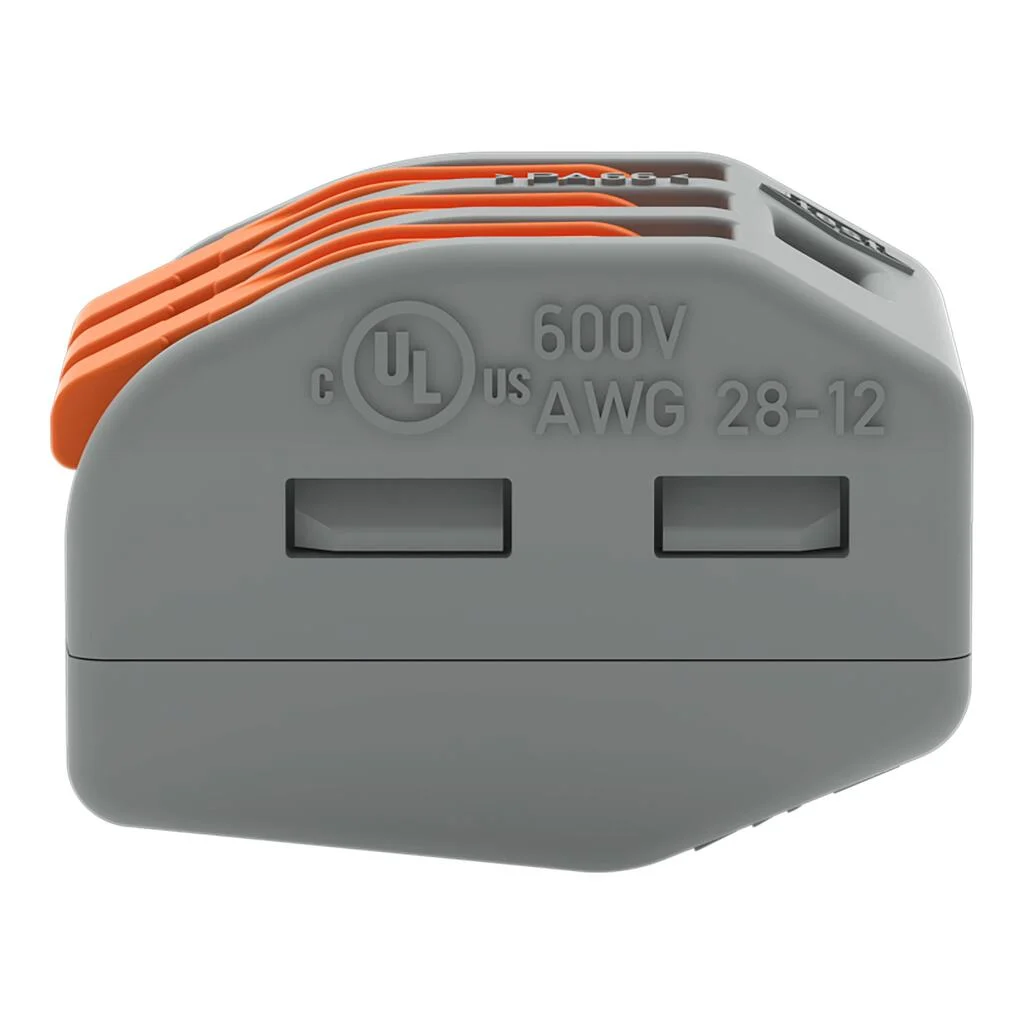

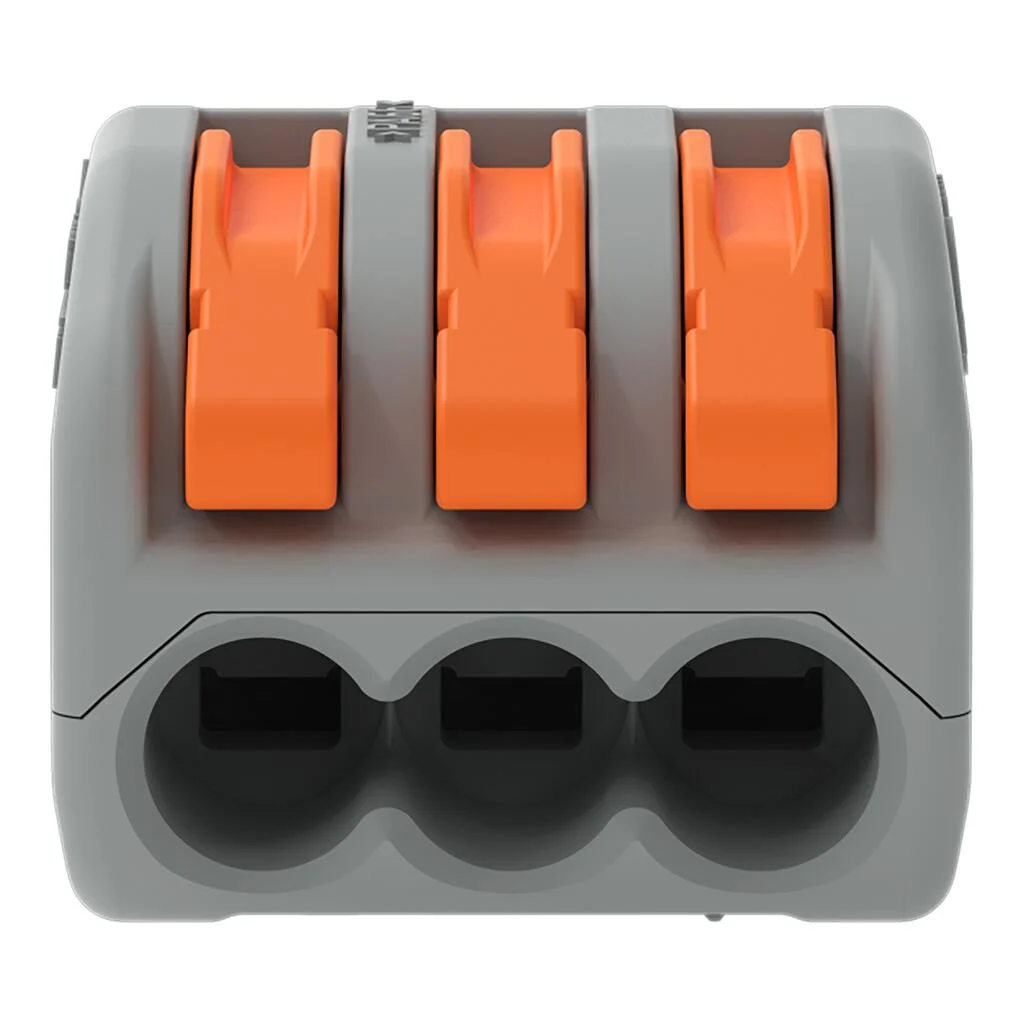

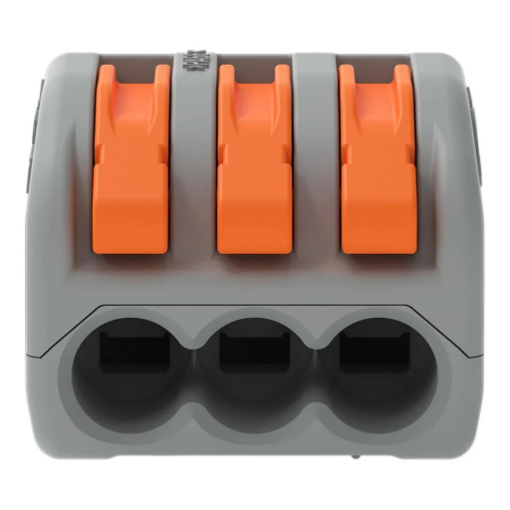

WAGO 222-413 reunește până la trei conductori într-o singură conexiune electrică. Fiecare punct are propria pârghie portocalie, astfel încât conductorii se pot introduce pe rând. Cele trei intrări nu reprezintă trei circuite separate: toate aparțin aceluiași potențial. Configurația este utilă atunci când o legătură din doză trebuie să includă conductori de cupru cu structuri diferite, în limitele de secțiune admise pentru fiecare.

Pârghia ridicată deschide punctul de prindere. Conductorul dezizolat se introduce în intrarea laterală, apoi pârghia se coboară pentru închiderea conexiunii. Mecanismul CAGE CLAMP permite această acționare individuală, fără șurub de strângere. Când pregătești o legătură cu mai multe fire, poți trata fiecare intrare separat, în timp ce funcția finală a clemei rămâne reunirea lor într-un singur potențial.

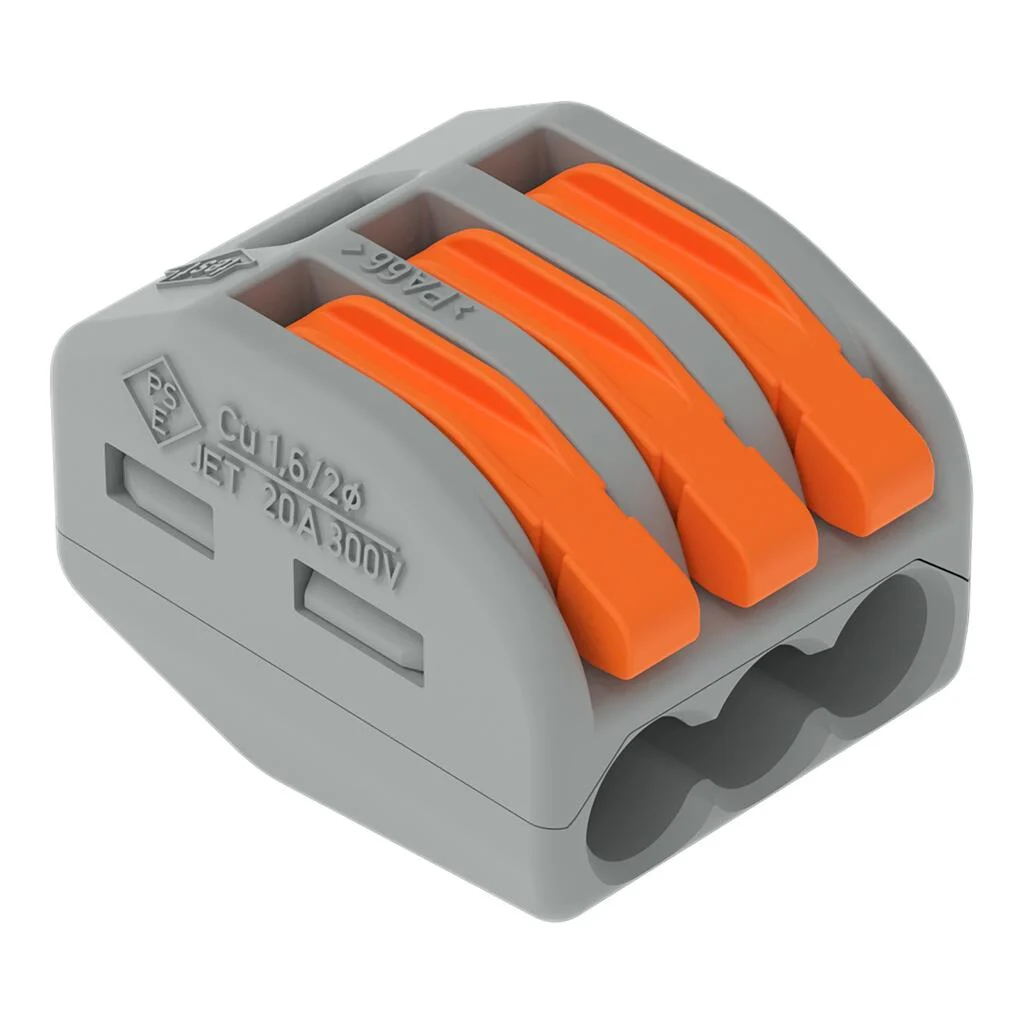

Carcasa gri și cele trei pârghii portocalii ajută la identificarea vizuală a articolului. Codul 222-413 identifică precis varianta cu trei conexiuni. Numărul de intrări este o caracteristică a unei singure cleme, nu numărul de piese din unitatea de vânzare.

Limita de 4mm² a clemei WAGO 222-413 se aplică firelor flexibile fine

Formularea comercială „3x4mm²” are nevoie de o precizare: 4mm² este secțiunea maximă acceptată pentru conductori flexibili cu fire fine. Un conductor rigid unifilar sau multifilar este acceptat numai până la 2.5mm². Limita inferioară este de 0.08mm² pentru fiecare dintre aceste tipuri de conductori.

De exemplu, o legătură poate include fire cu secțiuni diferite, dacă fiecare se încadrează în intervalul propriei structuri. Un conductor flexibil cu fire fine de 4mm² se află la limita admisă; un conductor rigid unifilar de 4mm² o depășește. Secțiunea, luată singură, nu stabilește compatibilitatea. Tipul firului hotărăște ce limită superioară trebuie folosită.

Termenii „cleme cabluri electrice” și „cleme electrice” descriu multe configurații. Pentru acest articol, criteriile care reduc selecția la piesa corectă sunt trei intrări într-un singur potențial, conexiunea cu pârghie și intervalele diferite pentru conductorii flexibili fini și cei rigizi sau multifilari.

Pregătirea celor trei conductori și spațiul din doză

WAGO 222-413 necesită o lungime de dezizolare de 9–10mm. Fiecare fir pregătit se introduce în punctul deschis cu pârghia sa, iar pârghia se coboară după inserție. Aceeași lungime de dezizolare se aplică punctelor acestui model, indiferent că în legătură sunt folosiți conductori flexibili fini sau conductori rigizi acceptați.

Clema are dimensiunile de 17x14.5x20.5mm. Intrările laterale și accesul la pârghii influențează așezarea ei împreună cu conductorii în doză. Dimensiunea corpului poate fi citită înainte de comandă alături de numărul legăturilor care vor ocupa același spațiu, fără a presupune că cele trei intrări pot fi folosite ca legături independente.

Tensiunea nominală este de 400V, iar curentul nominal este de 32A. Temperatura maximă a aerului ambiant în funcționare este de 40°C. Aceste valori caracterizează conectorul; limita de 4mm² nu se extinde prin ele asupra conductorilor rigizi unifilari sau multifilari.

O clemă de legătură cu trei intrări vândută la bucată

WAGO 222-413 este afișată la bucată. Pentru mai multe legături distincte sunt necesare mai multe cleme; trei intrări într-o piesă servesc unei singure legături comune. Pe pagină este afișat și un multiplu de comandă recomandat de 50, care nu schimbă unitatea de măsură a produsului. Cantitatea din coș se citește ca număr de bucăți comandate.

Pentru identificarea articolului într-o listă de materiale, codul 222-413 și limitele secțiunilor sunt mai precise decât descrierea prescurtată „3x4mm²”. În selecția de cleme WAGO, acest model corespunde unei legături comune cu până la trei conductori și pârghii individuale.

Erori frecvente la alegerea clemelor WAGO

• Citirea clemelor WAGO „3x4mm²” ca potrivite pentru trei conductori rigizi de 4mm². Maximul de 4mm² se aplică firelor flexibile fine. Pentru conductorii rigizi unifilari sau multifilari, limita este de 2.5mm².
• Interpretarea celor trei intrări ca circuite separate. WAGO 222-413 are un singur potențial, deci firele introduse în punctele sale sunt legate electric între ele.
• Folosirea unei alte lungimi de dezizolare presupuse din seria clemelor. Pentru 222-413, lungimea indicată este de 9–10mm; aceasta este valoarea pentru pregătirea firelor conectate prin pârghii.
• Confundarea celor trei pârghii cu trei bucăți în pachet. O unitate de vânzare este o clemă cu trei puncte de conexiune.

Întrebări frecvente despre clemele WAGO 222-413

Ce conductori acceptă clemele WAGO 222-413?

Clemele WAGO 222-413 acceptă conductori de cupru flexibili cu fire fine de 0.08–4mm² și conductori rigizi unifilari sau multifilari de 0.08–2.5mm². Cele trei intrări sunt reunite într-un singur potențial.

Pot introduce un conductor rigid de 4mm² în clema 222-413?

Clema WAGO 222-413 acceptă conductori rigizi unifilari de maximum 2.5mm². Secțiunea maximă de 4mm² aparține intervalului pentru conductorii flexibili cu fire fine.

Se pot combina fire cu secțiuni diferite în aceeași clemă?

Clema WAGO 222-413 poate reuni conductori de cupru cu secțiuni diferite, dacă fiecare respectă intervalul aferent tipului său: până la 4mm² pentru flexibil fin și până la 2.5mm² pentru rigid unifilar sau multifilar.

Cât trebuie dezizolat firul pentru această clemă de legătură?

Clema de legătură WAGO 222-413 necesită dezizolarea a 9–10mm. Fiecare conductor se introduce în punctul deschis cu pârghia sa, apoi pârghia se coboară pentru închiderea conexiunii.
