Cleme WAGO 222-415 cu parghii 5 conductori flexibili max 4mm2

Cleme WAGO 222-415 sunt conectori de legătură pentru doze, cu cinci pârghii care permit reunirea a până la cinci conductori de cupru într-un singur potențial. Modelul acceptă conductori flexibili cu fire fine, rigizi unifilari și multifilari, dar limita secțiunii diferă după tipul firului. Pentru conductorii flexibili cu fire fine, intervalul este 0.08–4mm²; pentru cei rigizi unifilari și multifilari, este 0.08–2.5mm². Această distincție contează mai mult la alegere decât formularea prescurtată „5x4mm²”.

Cleme WAGO cu pârghii pentru legături între tipuri diferite de conductori

WAGO 222-415 permite conectarea conductorilor de cupru cu structuri diferite în aceeași clemă, în limitele de secțiune stabilite pentru fiecare tip. Cele cinci puncte de conexiune aparțin unui singur potențial: firele introduse sunt reunite electric, nu separate în cinci circuite. Configurația este utilă într-o doză în care o legătură comună cuprinde, de exemplu, conductori flexibili și conductori rigizi.

Fiecare intrare are propria pârghie portocalie. Ridicarea pârghiei deschide punctul de prindere; după introducerea conductorului dezizolat, coborârea ei închide conexiunea. Poți pregăti și conecta pe rând fiecare fir, fără un șurub de strângere. Pârghiile fac accesibilă separat fiecare dintre cele cinci poziții atunci când legătura trebuie configurată cu mai mulți conductori.

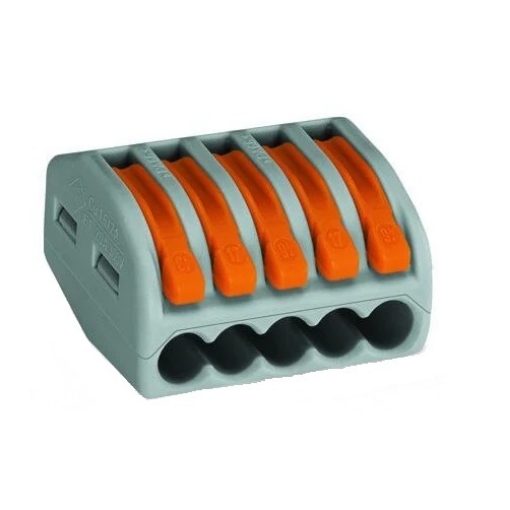

Clema este gri, cu pârghii portocalii, și măsoară 26.6x14.5x20.5mm. Firele intră lateral. Dimensiunile corpului și direcția de intrare sunt utile la aprecierea spațiului necesar în doză, împreună cu locul ocupat de traseul conductorilor și de pârghiile care trebuie acționate.

Secțiunea corectă pentru clema WAGO 222-415

Mențiunea „max. 4mm²” se referă la conductorii flexibili cu fire fine. Pentru un conductor rigid unifilar sau unul multifilar, limita superioară este 2.5mm². Limita inferioară este 0.08mm² pentru toate cele trei tipuri. Astfel, doi conductori cu aceeași secțiune de 4mm² pot avea rezultate diferite la selecție: tipul flexibil cu fire fine se încadrează, iar cel rigid unifilar sau multifilar depășește limita sa.

În descrierile comerciale, „cleme cabluri electrice” și „cleme electrice” sunt termeni largi. Pentru WAGO 222-415, decizia concretă este dată de structura fiecărui conductor, secțiunea lui și faptul că toate firele trebuie reunite într-o singură legătură. Un conductor flexibil cu fire fine și unul rigid nu trebuie să aibă secțiuni identice; fiecare trebuie să respecte intervalul corespunzător tipului său.

Lungimea de dezizolare este de 9–10mm. Pârghia se ridică pentru deschiderea punctului de conexiune, iar după introducerea conductorului se coboară la nivelul corpului clemei. Aceste repere sunt specifice modelului 222-415 și ajută la pregătirea conductorilor înainte de realizarea legăturii.

Parametri pentru folosirea clemei de legătură în doză

WAGO 222-415 are cinci puncte de conexiune și un singur potențial. Tensiunea nominală este de 400V, iar curentul nominal este de 32A, în condițiile de evaluare indicate pentru produs. Temperatura maximă a aerului ambiant în funcționare este de 40°C. Valorile nominale ale conectorului nu schimbă limitele distincte de secțiune ale conductorilor.

Cinci intrări într-o clemă vândută la bucată

Articolul WAGO 222-415 este afișat la bucată. Cele cinci intrări descriu capacitatea unei singure cleme, nu cantitatea de cleme primită la comandarea unei unități. Pentru o lucrare cu mai multe legături separate, numărul de bucăți se stabilește după numărul acelor legături, ținând cont că fiecare clemă reunește firele sale într-un singur potențial.

Codul 222-415 identifică varianta cu cinci pârghii din seria 222. Dacă selecția pornește de la termenul general cleme WAGO, acest cod împreună cu numărul de intrări și limitele pentru fiecare tip de conductor identifică exact piesa necesară. Aspectul gri și portocaliu ajută la recunoașterea produsului, dar nu înlocuiește controlul codului și al secțiunilor.

Erori frecvente la alegerea clemelor WAGO

• Interpretarea clemelor WAGO „5x4mm²” ca potrivite pentru orice fir de 4mm². Limita de 4mm² este pentru conductori flexibili cu fire fine. Pentru conductori rigizi unifilari și multifilari, maximul este 2.5mm².
• Confundarea celor cinci intrări cu cinci conexiuni independente. Clema WAGO 222-415 are un singur potențial, deci conductorii introduși sunt conectați electric între ei.
• Pregătirea firului după lungimea folosită la o altă clemă. Pentru modelul 222-415, lungimea de dezizolare este de 9–10mm; aceasta este valoarea relevantă pentru punctele sale cu pârghie.
• Comandarea unei bucăți presupunând că este un pachet de cinci. Cele cinci pârghii aparțin unei singure cleme, iar unitatea de vânzare este bucata.

Întrebări frecvente despre clemele WAGO 222-415

Ce tipuri de conductori acceptă clemele WAGO 222-415?

Clemele WAGO 222-415 acceptă conductori de cupru flexibili cu fire fine, rigizi unifilari și multifilari. Intervalul este 0.08–4mm² pentru cei flexibili cu fire fine și 0.08–2.5mm² pentru ceilalți doi tipi.

Pot conecta un fir rigid de 4mm² în clema 222-415?

Clema WAGO 222-415 acceptă conductori rigizi unifilari de maximum 2.5mm². Valoarea maximă de 4mm² este rezervată conductorilor flexibili cu fire fine.

Leagă cele cinci pârghii circuite separate?

Cele cinci puncte ale clemei WAGO 222-415 aparțin unui singur potențial. Pârghiile acționează separat punctele de prindere, dar conductorii introduși sunt reuniți electric.

Cât se dezizolează conductorul pentru această clemă de legătură?

Clema de legătură WAGO 222-415 necesită o lungime de dezizolare de 9–10mm. Conductorul pregătit se introduce în punctul deschis cu pârghia, apoi pârghia se coboară pentru închiderea lui.
