Cleme WAGO 2273-203 pentru 3 conductori rigizi 0.5-2.5mm2 PUSH WIRE

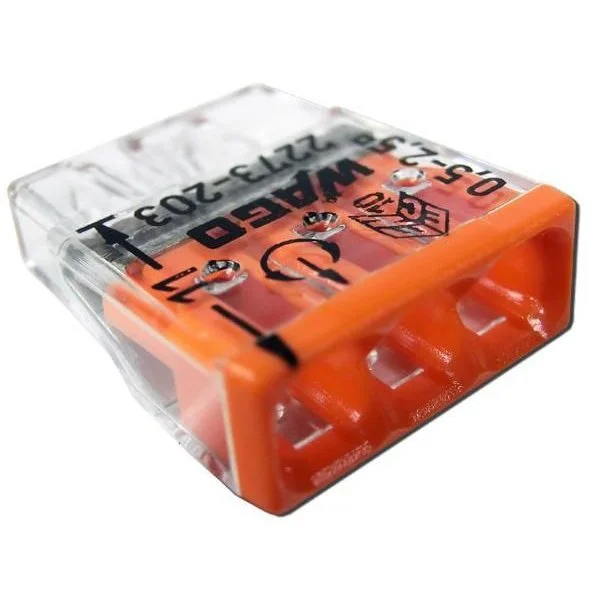

Cleme WAGO 2273-203 sunt conectori de îmbinare pentru doze, destinați reunirii a trei conductori rigizi într-un singur potențial. Fiecare clemă are trei puncte de conexiune, tehnologie PUSH WIRE și carcasă transparentă cu capac portocaliu. Este o alegere precisă pentru o lucrare în care contează atât numărul conductorilor, cât și secțiunea și tipul lor: conductori unifilari de cupru între 0.5 și 2.5mm².

Cleme WAGO pentru legarea a trei conductori rigizi în doză

WAGO 2273-203 reunește trei conductori prin trei intrări laterale conectate la același potențial. Astfel, cele trei puncte nu reprezintă trei circuite separate. Configurația este utilă atunci când îmbinarea prevăzută în doză necesită exact trei conductori; codul 2273-203 identifică varianta cu trei puncte de conexiune.

Expresia „cleme WAGO 3x2.5mm” descrie frecvent această configurație, însă valoarea de 2.5mm² este secțiunea maximă admisă pentru fiecare conductor, nu o cerință ca toți trei să aibă această secțiune. Intervalul admis este 0.5–2.5mm². Pot fi reunite secțiuni diferite din acest interval, cu condiția ca firele introduse să fie conductori rigizi compatibili.

Conectorul măsoară 14x5.8x16.7mm. Aceste dimensiuni ajută la aprecierea spațiului ocupat în doză, mai ales când îmbinarea face parte dintr-un ansamblu cu mai multe legături. Intrările laterale stabilesc și orientarea conductorilor față de corpul clemei.

Conectare PUSH WIRE și control vizual al inserției

Tehnologia PUSH WIRE permite introducerea conductorului rigid dezizolat direct în punctul de conexiune. Lungimea de dezizolare pentru WAGO 2273-203 este de 11mm. Conductorul se introduce până la opritor; carcasa transparentă permite observarea poziției sale în clemă.

Zona transparentă din baza colorată ajută și la controlul lungimii dezizolate. Pentru cine pregătește mai multe îmbinări în aceeași doză, acest reper vizual face posibilă verificarea fiecărei inserții fără a se baza numai pe faptul că firul a intrat în corpul conectorului. Orificiul de test este amplasat pe partea opusă intrării conductorilor.

Modelul este specificat pentru conductori rigizi unifilari. Când cablul care trebuie conectat are fire flexibile sau multifilare, forma conductorului schimbă potrivirea, chiar dacă secțiunea sa se află numeric în intervalul 0.5–2.5mm². Tipul firului și secțiunea trebuie citite împreună, nu ca două criterii independente.

Valori utile pentru alegerea clemei WAGO 2273-203

Clema are curent nominal de 24A și tensiune nominală de 450V, în condițiile de evaluare ale produsului. Temperatura maximă a aerului ambiant în funcționare este de 60°C. Aceste valori descriu conectorul; alegerea pentru o instalație concretă ține și de conductorii, circuitul și condițiile în care va fi folosit.

O clemă la bucată pentru numărul de îmbinări necesar

WAGO 2273-203 este comercializată aici la bucată. Dacă lucrarea presupune mai multe îmbinări distincte, numărul de cleme comandate se stabilește după numărul acelor îmbinări; cele trei intrări ale unei cleme reunesc conductorii într-un singur potențial. Termenul „set cleme WAGO” poate sugera un pachet cu mai multe bucăți, dar acest articol nu este prezentat ca set.

Codul 2273-203 este util și la completarea unei liste de materiale: identifică precis clema cu trei intrări, carcasă transparentă și capac portocaliu. Pentru selecția mai largă de cleme WAGO, criteriile decisive rămân numărul punctelor de conexiune, tipul conductorului și intervalul secțiunilor acceptate.

Erori frecvente la alegerea clemelor WAGO

• Interpretarea „cleme WAGO 3x2.5mm” ca trei fire obligatoriu de 2.5mm². Se pot utiliza conductori rigizi din intervalul 0.5–2.5mm²; inscripția indică trei conexiuni și limita superioară a secțiunii, nu trei secțiuni fixe.
• Alegerea numai după secțiune, fără tipul firului. Un conductor flexibil de 2.5mm² nu devine potrivit pentru această clemă doar pentru că se află sub limita numerică. WAGO 2273-203 este destinată conductorilor rigizi unifilari.
• Confundarea a trei conexiuni cu trei potențiale separate. Cele trei intrări ale conectorului sunt legate la un singur potențial. O comandă bazată pe interpretarea lor drept conexiuni independente nu corespunde funcției clemei.
• Comandarea unei singure bucăți presupunând că este un set. Unitatea de vânzare este bucata. Cantitatea din comandă trebuie să acopere numărul de cleme necesare lucrării.

Întrebări frecvente despre clemele WAGO 2273-203

Ce conductori acceptă clemele WAGO 2273-203?

Clemele WAGO 2273-203 acceptă conductori rigizi unifilari de cupru cu secțiuni între 0.5 și 2.5mm². Fiecare dintre cele trei puncte de conexiune are această limită de secțiune.

Pot fi introduse secțiuni diferite în aceeași clemă 2273-203?

Clema WAGO 2273-203 permite combinarea conductorilor rigizi de secțiuni diferite, dacă fiecare se află în intervalul admis de 0.5–2.5mm². Cele trei intrări rămân conectate la același potențial.

Ce lungime trebuie dezizolată pentru conectorul PUSH WIRE?

Conectorul WAGO 2273-203 necesită dezizolarea a 11mm din conductorul rigid. Carcasa transparentă permite observarea inserției, iar zona transparentă din baza colorată ajută la controlul lungimii dezizolate.

Articolul WAGO 2273-203 este un set?

Clema WAGO 2273-203 este vândută pe această pagină la bucată. Cele trei puncte de conexiune descriu capacitatea unei singure cleme, nu numărul de cleme incluse într-un pachet.
