Cleme WAGO 2273-205 5 conductori rigizi 0.5-2.5mm2 PUSH WIRE

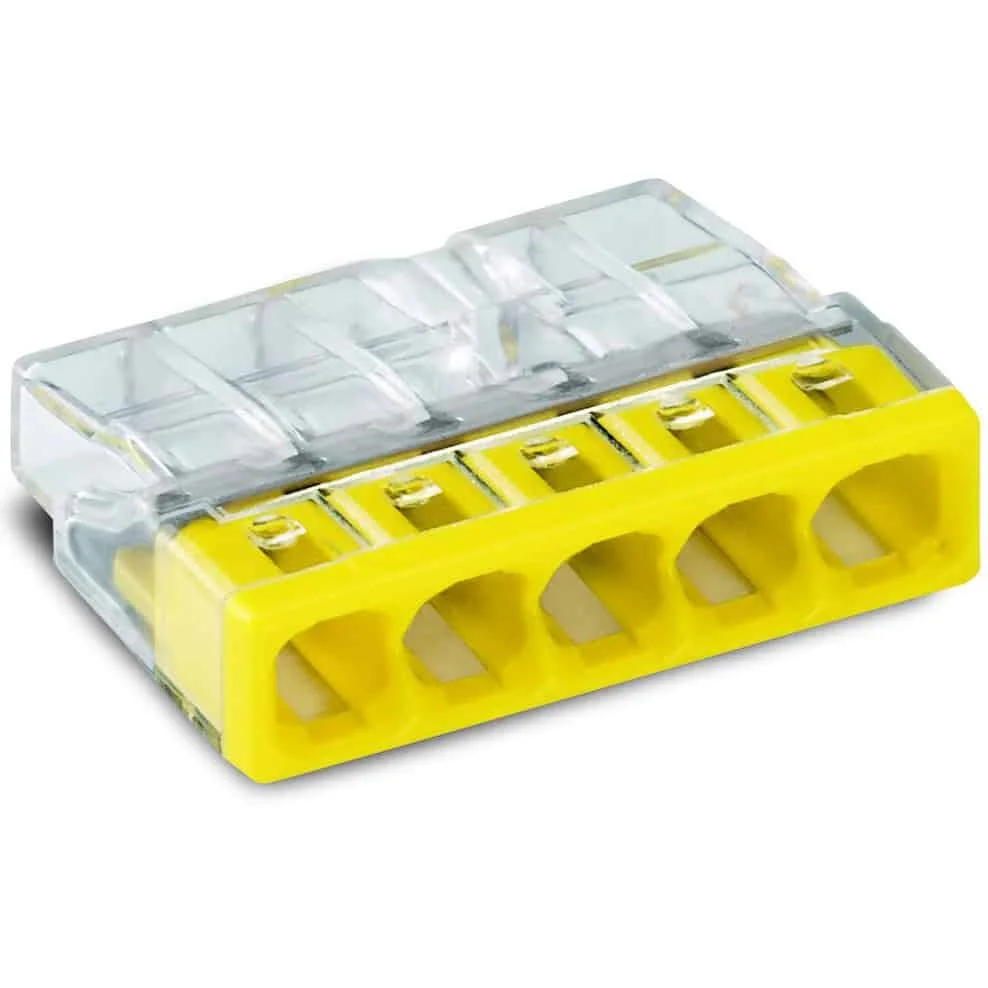

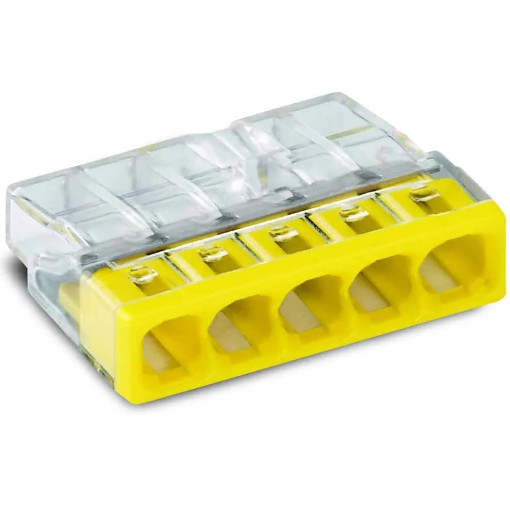

Cleme WAGO 2273-205 sunt conectori de legătură pentru doze, destinați reunirii a până la cinci conductori rigizi într-un singur potențial. Varianta cu capac galben are cinci puncte de conexiune, tehnologie PUSH WIRE și carcasă transparentă. Primește conductori unifilari de cupru cu secțiuni între 0.5 și 2.5mm². Este potrivită când o îmbinare comună necesită mai multe intrări, iar numărul și tipul conductorilor sunt cunoscute înainte de alegerea clemei.

Cleme WAGO cu cinci intrări pentru o legătură comună în doză

WAGO 2273-205 aduce până la cinci conductori în aceeași conexiune electrică. Cele cinci puncte aparțin unui singur potențial; nu sunt cinci circuite independente în interiorul clemei. Această configurație răspunde unei nevoi precise: reunirea conductorilor care trebuie conectați între ei, folosind un singur corp cu cinci intrări.

Numărul 5 din formularea „5x2.5mm²” arată câte puncte de conexiune are clema. Valoarea de 2.5mm² este limita superioară pentru secțiunea fiecărui conductor, nu o cerință ca toate firele să aibă exact această secțiune. Pot fi combinate secțiuni diferite în intervalul 0.5–2.5mm², dacă fiecare fir este de tipul rigid acceptat de conector.

Codul 2273-205 identifică exact configurația cu cinci intrări și capac galben. Când pregătești lista de materiale pentru mai multe doze, codul ajută la păstrarea aceleiași configurații de conexiune în comandă. Unitatea de vânzare afișată este bucata; cele cinci intrări descriu o singură clemă, nu cinci cleme incluse în pachet.

Conectare PUSH WIRE cu inserție vizibilă

Tehnologia PUSH WIRE primește conductorul rigid dezizolat prin introducere directă în punctul de conexiune. Pentru WAGO 2273-205, lungimea de dezizolare este de 11mm. Conductorul se introduce până la opritor, iar carcasa transparentă permite observarea poziției sale în corpul clemei.

Vizibilitatea este utilă mai ales când sunt ocupate mai multe dintre cele cinci intrări: fiecare fir poate fi privit separat în zona de conexiune. Baza colorată are și o zonă transparentă care ajută la controlul lungimii dezizolate. Orificiul de test este amplasat pe partea opusă intrărilor pentru conductori. Aceste detalii ajută la identificarea și controlul legăturii fără să schimbe condiția de bază a produsului: conductorul trebuie să fie rigid și să se încadreze în intervalul de secțiune admis.

Firele intră lateral în clemă. Corpul are dimensiunile de 22x5.8x16.7mm, informație utilă când stabilești cum vor fi așezate conexiunile și conductorii într-o doză. Lățimea de 22mm aparține variantei cu cinci puncte; spațiul necesar include și traseul firelor care ajung la intrările laterale.

Potrivirea conductorilor pentru clema WAGO 2273-205

Clema WAGO 2273-205 este destinată conductorilor rigizi unifilari. Pentru cupru, secțiunile acceptate sunt între 0.5 și 2.5mm². Termenii „cleme cabluri electrice” sau „cleme electrice” descriu o familie largă de produse, însă pentru această piesă alegerea se restrânge la tipul conductorului, secțiunea fiecărui fir și necesitatea unei legături cu maximum cinci intrări.

Un fir flexibil cu secțiunea de 2.5mm² nu îndeplinește condiția de conductor rigid doar pentru că valoarea secțiunii se potrivește. În același fel, cinci fire introduse în clemă nu capătă cinci conexiuni izolate: toate sunt reunite electric. Citirea împreună a acestor două limite previne alegerea unei cleme care are numărul dorit de intrări, dar nu corespunde conductorilor sau funcției legăturii.

Valorile nominale ale conectorului sunt 24A și 450V, iar temperatura maximă a aerului ambiant în funcționare este de 60°C. Ele descriu condițiile nominale ale clemei; nu transformă secțiunea unui conductor într-un curent admisibil calculat automat pentru întreaga instalație.

Cinci conexiuni într-o clemă vândută la bucată

O clemă WAGO 2273-205 poate reuni până la cinci conductori într-o singură legătură. Dacă lucrarea cuprinde mai multe legături separate, cantitatea comandată se raportează la numărul de cleme necesare, nu la numărul total al intrărilor disponibile pe o singură piesă. ETBM afișează bucata ca unitate de măsură și un multiplu de comandă recomandat de 100; recomandarea privind multiplul nu schimbă conținutul unei unități.

Pentru alte configurații din aceeași familie de produse, selecția de cleme WAGO permite orientarea după numărul de conexiuni și tipul conductorilor. Pentru articolul de față, combinația decisivă rămâne codul 2273-205, cinci intrări și conductori rigizi de maximum 2.5mm².

Erori frecvente la alegerea clemelor WAGO

• Alegerea clemelor WAGO numai după „5x2.5mm²”. Notația poate fi citită greșit ca cinci fire obligatoriu de 2.5mm². Clema are cinci intrări și acceptă, pentru fiecare, conductori rigizi din intervalul 0.5–2.5mm².
• Tratarea celor cinci intrări ca legături independente. WAGO 2273-205 are un singur potențial. Firele introduse sunt conectate între ele, astfel că această clemă corespunde unei legături comune.
• Potrivirea unui fir flexibil doar după secțiune. Chiar dacă secțiunea numerică intră în intervalul declarat, conectorul PUSH WIRE 2273-205 este destinat conductorilor rigizi unifilari.
• Confundarea numărului de intrări cu numărul de piese cumpărate. Cinci puncte de conexiune aparțin unei singure cleme, iar unitatea de vânzare a articolului este bucata.

Întrebări frecvente despre clemele WAGO 2273-205

Câți conductori pot reuni clemele WAGO 2273-205?

Clemele WAGO 2273-205 pot reuni până la cinci conductori rigizi într-un singur potențial. Fiecare conductor folosește unul dintre cele cinci puncte de conexiune.

Pot avea conductorii secțiuni diferite în clema 2273-205?

Clema WAGO 2273-205 permite combinarea secțiunilor, dacă fiecare conductor rigid de cupru se află între 0.5 și 2.5mm². Valoarea de 2.5mm² reprezintă limita maximă pentru fiecare intrare.

Este potrivită această clemă de legătură pentru fire flexibile?

Clema de legătură WAGO 2273-205 este destinată conductorilor rigizi unifilari. Secțiunea corectă, luată separat, nu face un conductor flexibil potrivit pentru acest model PUSH WIRE.

Ce se poate observa prin carcasa conectorului 2273-205?

Carcasa transparentă a conectorului WAGO 2273-205 permite observarea inserției conductorilor. Zona transparentă din baza colorată ajută și la controlul lungimii dezizolate de 11mm.
