Cleme WAGO 2273-208 8 conductori rigizi 0.5-2.5mm2 PUSH WIRE

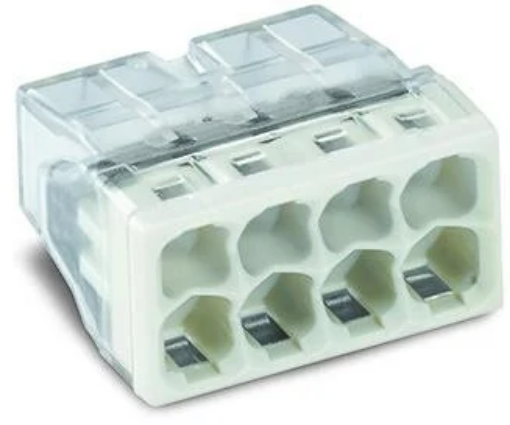

Cleme WAGO 2273-208 sunt conectori de legătură pentru doze, destinați reunirii a până la opt conductori rigizi unifilari de cupru într-un singur potențial. Fiecare dintre cele opt intrări acceptă secțiuni între 0.5 și 2.5mm². Modelul folosește tehnologia PUSH WIRE, are carcasă transparentă și capac gri deschis. Este potrivit pentru o legătură comună cu mai multe fire, atunci când toate conductoarele ce urmează să fie introduse sunt de tipul și secțiunea admise.

Cleme WAGO cu opt intrări pentru o singură legătură în doză

WAGO 2273-208 reunește conductorii introduși în cele opt puncte de conexiune. Toate intrările aparțin unui singur potențial; ele nu formează opt circuite independente. Aceasta este informația decisivă când alegi clema după numărul de fire: cele opt locuri servesc unei legături comune, nu mai multor legături separate în același corp.

Formularea „8x2.5mm²” arată opt puncte și secțiunea maximă admisă pentru fiecare conductor. Nu cere ca toate firele să aibă exact 2.5mm² și nici ocuparea obligatorie a tuturor intrărilor. Conductorii rigizi unifilari de cupru pot avea secțiuni diferite în intervalul 0.5–2.5mm², fiecare în propriul punct de conexiune. Astfel, numărul necesar de intrări și dimensiunea firelor pot fi evaluate separat.

Codul 2273-208 identifică varianta cu opt puncte din seria 2273. Capacul gri deschis ajută la recunoașterea ei, iar carcasa transparentă lasă vizibilă poziția conductorilor. La întocmirea unei liste de materiale, codul, numărul de intrări și intervalul de secțiune descriu piesa mai exact decât simpla mențiune „cleme electrice”.

Inserție PUSH WIRE și control vizual pentru opt conductori

Tehnologia PUSH WIRE permite introducerea directă a conductorului rigid dezizolat în intrarea sa. Pentru WAGO 2273-208, lungimea de dezizolare este de 11mm. Conductorul se introduce până la opritor. Carcasa transparentă permite observarea faptului că firul a ajuns în poziția prevăzută, lucru util mai ales când sunt folosite mai multe dintre cele opt puncte.

În baza colorată există o zonă transparentă prin care poate fi controlată lungimea dezizolată. Orificiul de test se află pe partea opusă intrării conductorilor. Aceste repere oferă posibilitatea de a examina fiecare conexiune în corpul clemei; numărul mare de intrări nu schimbă lungimea de dezizolare necesară pentru firele conectate la acest model.

Conductorii intră lateral. Corpul măsoară 18x10.4x16.7mm, dimensiuni utile când stabilești locul unei legături cu mai multe fire în doză. La aprecierea spațiului ocupat contează atât clema, cât și direcția din care ajung conductorii la intrări. Carcasa compactă organizează cele opt puncte într-o singură piesă, dar toate firele rămân parte a aceleiași legături electrice.

Potrivirea conductorilor pentru clema WAGO 2273-208

Modelul 2273-208 este specificat pentru conductori rigizi unifilari. Pentru conductorii de cupru, intervalul de secțiune este 0.5–2.5mm². Tipul firului nu poate fi dedus numai din secțiune: un conductor flexibil de 2.5mm² are aceeași valoare numerică, dar nu este conductorul rigid unifilar pentru care este definită această conexiune PUSH WIRE.

O legătură care necesită opt intrări trebuie evaluată și ca funcție electrică. Clema are un singur potențial, astfel încât introducerea unui conductor într-o intrare liberă îl adaugă aceleiași legături. Numărul de puncte disponibile nu reprezintă o rezervă de conexiuni izolate; diferența contează când se pregătesc mai multe legături în aceeași doză.

Tensiunea nominală a clemei este de 450V, iar curentul nominal este de 24A. Temperatura maximă a aerului ambiant în funcționare este de 60°C. Aceste valori descriu conectorul și nu înlocuiesc identificarea tipului și a secțiunii fiecărui conductor ce urmează să fie introdus.

Erori frecvente la alegerea clemelor WAGO

• Citirea clemelor WAGO „8x2.5mm²” ca opt circuite separate. Cele opt intrări ale modelului 2273-208 sunt legate la un singur potențial. Fiecare fir introdus devine parte a aceleiași conexiuni.
• Alegerea numai după secțiunea de 2.5mm². WAGO 2273-208 este destinată conductorilor rigizi unifilari. Un fir flexibil cu aceeași secțiune nu îndeplinește condiția privind tipul conductorului.
• Interpretarea valorii de 2.5mm² ca secțiune fixă. Conectorul acceptă conductori rigizi unifilari de cupru între 0.5 și 2.5mm², inclusiv combinații de secțiuni din acest interval.
• Confundarea celor opt intrări cu opt cleme livrate. Unitatea de vânzare este bucata: o singură clemă are opt puncte de conexiune.

Întrebări frecvente despre clemele WAGO 2273-208

Câți conductori pot reuni clemele WAGO 2273-208?

Clemele WAGO 2273-208 pot reuni până la opt conductori rigizi unifilari într-un singur potențial. Cele opt puncte sunt intrări ale aceleiași legături electrice.

Trebuie ca toate firele din clema 2273-208 să aibă 2.5mm²?

Clema WAGO 2273-208 acceptă conductori rigizi unifilari de cupru cu secțiuni între 0.5 și 2.5mm². Valoarea de 2.5mm² este limita maximă pentru fiecare intrare, nu secțiunea obligatorie a tuturor firelor.

Este potrivită această clemă de legătură pentru conductori flexibili?

Clema de legătură WAGO 2273-208 este definită pentru conductori rigizi unifilari. Faptul că un conductor flexibil are secțiunea cuprinsă în intervalul numeric nu îl face potrivit pentru această conexiune PUSH WIRE.

Ce lungime se dezizolează pentru conectorul cu opt intrări?

Conectorul WAGO 2273-208 necesită o lungime de dezizolare de 11mm. Carcasa transparentă permite observarea inserției, iar zona transparentă din baza colorată ajută la controlul lungimii dezizolate.
