Clema legatura rapida TRACON OVOTT22 transparenta 2P 4 conexiuni 32A

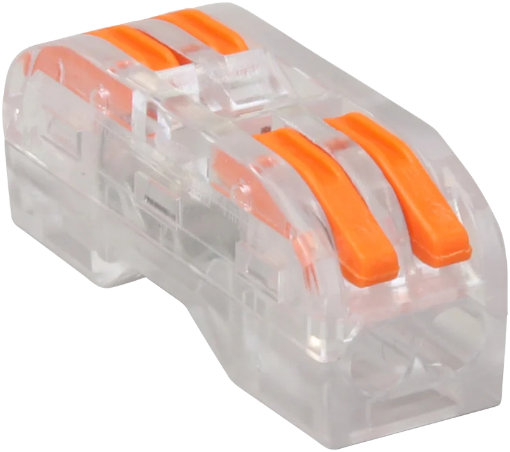

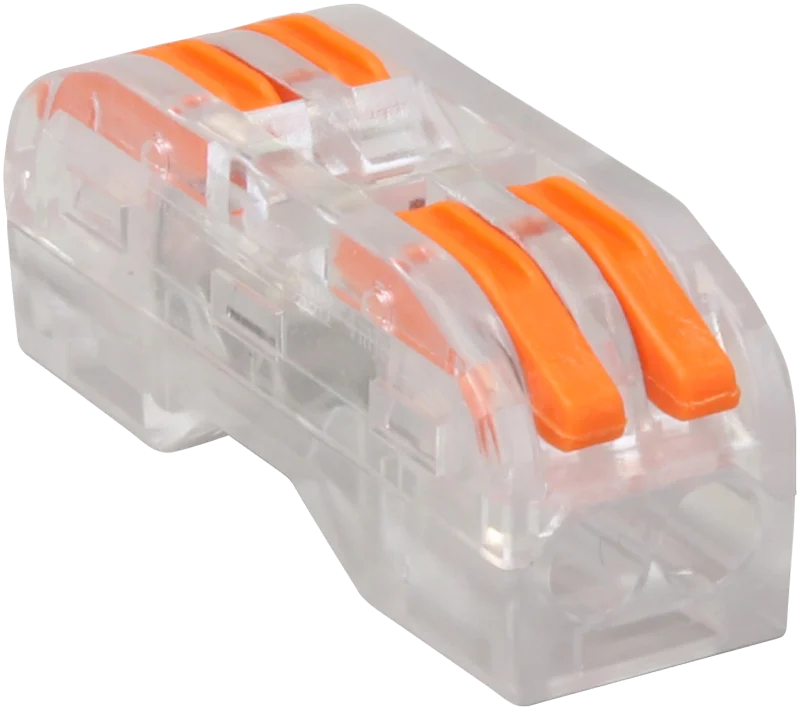

Clema legătură rapidă TRACON OVOTT22 este un conector transparent, fără șurub, cu 2 poli și 4 puncte de racordare pentru conductoare electrice. Conexiunea se realizează prin cleme cu arc, iar mecanismul care se deschide permite revenirea asupra legăturii. Modelul este destinat situațiilor în care trebuie conectate câte două conductoare pentru fiecare dintre cei doi poli, cu respectarea secțiunii admise pentru tipul conductorului folosit.

Două legături separate în aceeași clemă

Clema legatura rapida TRACON OVOTT22 are patru puncte de racordare organizate pe doi poli. Această configurație este criteriul principal de alegere: numărul total de puncte nu trebuie confundat cu numărul conductorilor care pot fi reuniți într-o singură legătură. Pentru un circuit ce necesită două legături distincte, formatul 2P permite păstrarea lor separate în același corp.

Corpul transparent oferă vizibilitate asupra poziției conductoarelor în conector. Aceasta este utilă la verificarea vizuală a unei legături, în special într-un spațiu cu mai multe conexiuni apropiate. Transparanța nu înlocuiește însă verificarea tipului de conductor și a secțiunii lui înainte de racordare.

Conexiune cu arc care poate fi redeschisă

Clema folosește un mecanism de conexiune cu arc și nu necesită strângerea unui șurub pentru realizarea legăturii. Elementele de deschidere permit accesul din nou la punctele de racordare atunci când conexiunea trebuie modificată. Acest lucru este practic în lucrările în care configurația conductoarelor se poate schimba, deoarece modelul este prevăzut ca un conector care poate fi redeschis și reutilizat.

Posibilitatea de redeschidere nu schimbă parametrii electrici ai produsului. Curentul nominal este de 32A, iar tensiunea nominală este de 400V AC. Aceste valori trebuie corelate cu circuitul în care este utilizată clema. Cei 32A reprezintă valoarea nominală a conectorului, nu o valoare care se adună pentru cele patru puncte de racordare.

Secțiunea corectă depinde de conductor

Pentru conductoare rigide, intervalul admis este de 0.5–4 mm². Pentru conductoare multifilare fără manșon, intervalul este de 0.5–2.5 mm². Diferența contează la limita superioară: un conductor rigid de 4 mm² se încadrează în datele modelului, dar aceeași secțiune nu trebuie atribuită automat unui conductor multifilar fără manșon.

Înainte de alegerea clemei, identifică toate cele patru conductoare care vor ocupa punctele de racordare. Verifică pentru fiecare dacă este rigid sau multifilar și ce secțiune are. Dacă folosești mai multe tipuri de conductoare în același ansamblu, intervalul generic de 0.5–4 mm² din denumirea comercială nu este suficient pentru a confirma fiecare conexiune.

Format compact pentru organizarea conexiunilor

Conectorul are lungimea de 3.93cm, lățimea de 1.33cm și înălțimea de 1.45cm. Aceste dimensiuni ajută la verificarea spațiului disponibil în locul în care sunt grupate legăturile. La evaluarea spațiului trebuie luate în calcul și conductoarele care intră din ambele părți, nu numai dimensiunile corpului transparent.

Materialul izolator este policarbonatul, iar gradul de protecție al conectorului este IP20. OVOTT22 este o componentă de conexiune; alegerea locului de utilizare depinde și de protecția oferită de ansamblul în care este integrată. Pentru identificarea variantei, păstrează codul OVOTT22 și configurația 2P cu patru puncte de racordare.

Erori frecvente la alegerea clemei de legătură rapidă

Interpretarea celor patru puncte ca un singur grup de legătură

Clema legătură rapidă OVOTT22 are 2 poli. Cele patru puncte de racordare sunt organizate pentru două legături separate, astfel că schema circuitului trebuie verificată înainte de alegerea conectorului.

Aplicarea limitei de 4 mm² oricărui conductor

Intervalul până la 4 mm² se referă la conductoarele rigide. Pentru conductoare multifilare fără manșon, limita este de 2.5 mm². Verifică tipul conductorului, nu doar secțiunea înscrisă pe izolația lui.

Înmulțirea curentului nominal cu numărul conexiunilor

Valoarea de 32A este curentul nominal al modelului. Patru puncte de racordare nu înseamnă patru capacități independente de 32A care pot fi adunate.

Întrebări frecvente

Câte conductoare poate primi clema de legătură rapidă OVOTT22?

Are patru puncte de racordare, organizate pe doi poli. Verifică schema celor două legături și secțiunea fiecărui conductor înainte de alegerea clemei.

Se poate redeschide după realizarea unei conexiuni?

Da, mecanismul este prevăzut pentru redeschidere. Acesta permite accesul la conductoare când o legătură trebuie modificată, în limitele de utilizare ale conectorului.

Ce secțiune este admisă pentru conductor multifilar fără manșon?

Între 0.5 și 2.5 mm². Intervalul de 0.5–4 mm² se aplică unui conductor rigid.

Ce dimensiuni are conectorul?

Are 3.93 × 1.33 × 1.45cm. Pentru amplasare, rezervă și spațiul necesar conductoarelor racordate pe ambele părți.
