Clema legaturi fara surub TRACON RVOG2 2 conductoare 32A 450V

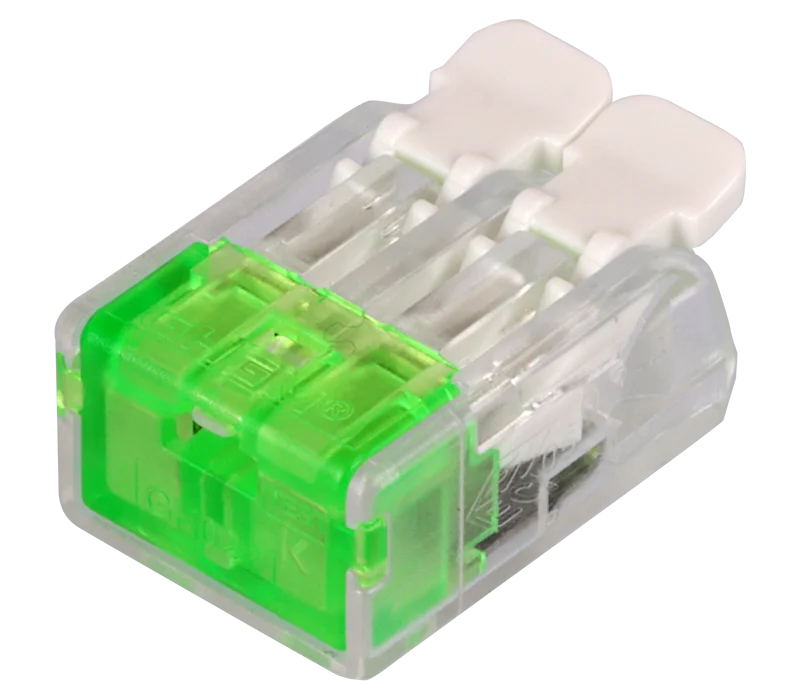

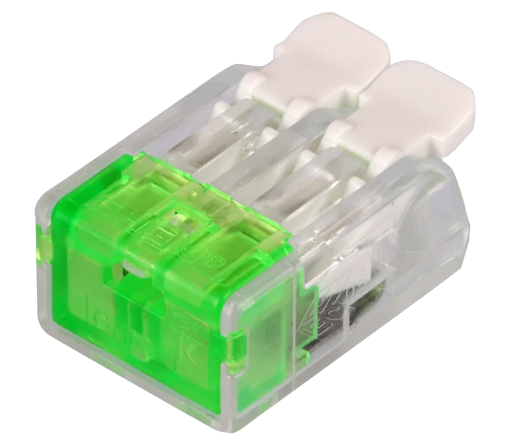

Clema legături fără șurub TRACON RVOG2 este un conector transparent, cu deschidere, pentru realizarea unei legături între două conductoare. Cele două locuri de conectare fac parte din aceeași legătură electrică. Mecanismul de prindere elimină strângerea cu șurub, iar corpul transparent permite observarea poziției conductoarelor după introducere.

O legătură pentru două conductoare, ușor de verificat

Clema legături fără șurub TRACON RVOG2 este potrivită atunci când ai de conectat două conductoare și vrei să poți inspecta vizual legătura. Deschiderea clemei permite accesul la mecanismul de prindere la montare sau la modificarea conexiunii. Înainte de alegere, verifică atât numărul de conductoare, cât și tipul și secțiunea fiecăruia: capacitatea pentru conductor rigid diferă de cea pentru conductor flexibil.

Carcasa transparentă ajută la observarea conductorului introdus, însă inspecția vizuală nu înlocuiește verificarea montajului. Capătul conductorului trebuie pregătit și introdus corect, iar conexiunea trebuie realizată cu circuitul scos de sub tensiune. Pentru o legătură sigură, respectă cerințele instalației și verifică prinderea înainte de repunerea în funcțiune.

Ce conductoare poți conecta

Fiecare dintre cele două locuri acceptă conductoare rigide cu secțiunea între 0,2 și 4 mm². Pentru conductoare flexibile cu fire fine, fără ferulă, intervalul este 0,5–2,5 mm². Nu aplica limita de 4 mm² conductorului flexibil: aceasta corespunde conductorului rigid. Dacă folosești un alt tip de conductor sau o pregătire diferită a capătului, verifică separat compatibilitatea înainte de montaj.

Clema are valori nominale de 32 A și 450 V AC. Aceste valori descriu conectorul, nu înlocuiesc dimensionarea circuitului. Alege conductorul și protecția în funcție de instalație și de condițiile reale de utilizare; cele două locuri ale clemei nu reprezintă două circuite independente și nu dublează curentul nominal.

Dimensiuni și identificare

• Cod: RVOG2.
• Tip: clemă de legături fără șurub, cu deschidere.
• Capacitate: două conductoare în aceeași legătură.
• Aspect: carcasă transparentă.
• Dimensiuni L × l × h: 1.32x2.01x0.92 cm.

Formatul compact poate fi util când spațiul pentru conexiuni este limitat. Verifică totuși spațiul disponibil pentru clemă și pentru traseul conductoarelor, astfel încât acestea să poată fi introduse fără solicitări mecanice inutile. RVOG2 este varianta cu două locuri de conectare; pentru mai multe conductoare trebuie aleasă o variantă cu numărul corespunzător de locuri.

Erori frecvente la alegere și montaj

• Confundarea intervalelor de secțiune: 0,2–4 mm² se referă la conductoare rigide, iar 0,5–2,5 mm² la conductoare flexibile fără ferulă.
• Interpretarea celor două locuri drept circuite separate: clema realizează o singură legătură între conductoarele introduse.
• Adunarea curenților nominali: valoarea de 32 A aparține conectorului și nu se înmulțește cu numărul locurilor.
• Alegerea doar după dimensiunea carcasei: verifică și secțiunea, tipul conductorului, tensiunea și curentul circuitului.

Întrebări frecvente

RVOG2 poate lega două conductoare flexibile?

Da, dacă fiecare conductor flexibil cu fire fine, fără ferulă, are secțiunea între 0,5 și 2,5 mm².

Pot folosi un conductor rigid de 4 mm²?

Da. Secțiunea de 4 mm² este limita superioară indicată pentru conductorul rigid la acest model.

Ce înseamnă cele două locuri de conectare?

Poți introduce două conductoare pentru a realiza o legătură între ele. Locurile nu sunt două conexiuni electrice independente.

Corpul transparent confirmă singur o conexiune corectă?

Nu. El ajută la observarea conductorului, dar trebuie verificată și prinderea corectă, cu circuitul scos de sub tensiune.
