Clema legaturi fara surub TRACON RVOG3 3 conductoare 32A 450V

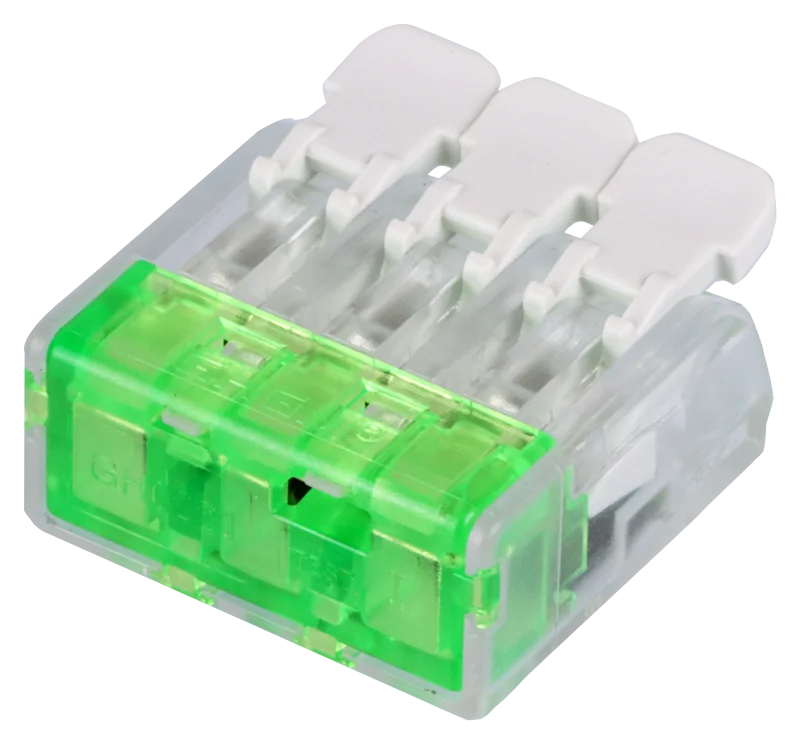

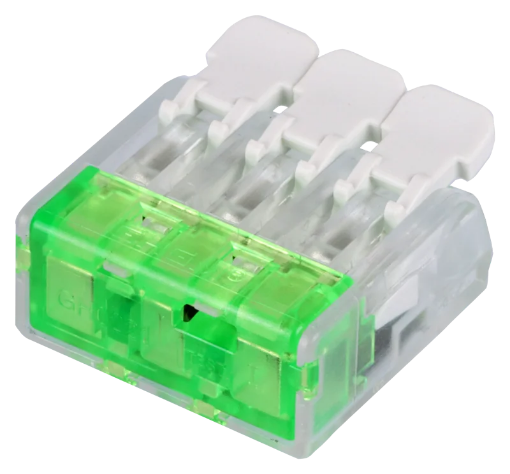

Clema legături fără șurub TRACON RVOG3 este un conector transparent, cu deschidere, pentru legarea a trei conductoare. Oferă trei locuri de conectare în aceeași legătură electrică, utile când trebuie realizată o ramificație fără strângerea conductoarelor cu șurub.

Legătură pentru trei conductoare într-o singură clemă

Clema legături fără șurub TRACON RVOG3 permite introducerea a trei conductoare în aceeași conexiune. Este o alegere pentru lucrări în care numărul de conductoare depășește capacitatea unei cleme cu două locuri. Cele trei locuri nu reprezintă trei circuite separate; conductoarele conectate prin clemă fac parte din aceeași legătură. Verifică acest lucru înainte de a o alege pentru fază, nul sau conductorul de protecție: conductoarele pe care vrei să le păstrezi separate au nevoie de conexiuni separate.

Mecanismul fără șurub evită operația de strângere cu șurubelnița, iar deschiderea clemei oferă acces la locurile de prindere când realizezi sau modifici legătura. Carcasa transparentă ajută la observarea poziției conductoarelor după introducere. Inspecția vizuală este utilă la montaj, dar nu înlocuiește verificarea faptului că fiecare conductor este prins corect.

Alege secțiunea potrivită tipului de conductor

Pentru conductoare rigide, fiecare loc de conectare acceptă secțiuni de 0.2–4 mm². Pentru conductoare flexibile cu fire fine, fără ferulă, intervalul este 0.5-2.5 mm². Limita superioară de 4 mm² aparține conductorului rigid și nu trebuie aplicată conductorului flexibil. Verifică tipul și secțiunea fiecăruia dintre cele trei conductoare înainte de montaj, mai ales când o conexiune reunește fire cu caracteristici diferite.

Valorile nominale ale clemei sunt 32 A și 450 V AC. Curentul nominal se referă la conector, nu la fiecare loc luat separat. Numărul mai mare de locuri ajută la realizarea legăturii dorite, dar nu mărește curentul admis. Dimensionează circuitul, conductoarele și protecția lui potrivit aplicației în care folosești clema.

Corp transparent și format compact

RVOG3 măsoară 1.88x2.01x0.92 cm, în ordinea lungime, lățime și înălțime. Verifică locul disponibil pentru conector și spațiul necesar introducerii conductoarelor, nu doar dimensiunea carcasei. Conexiunea trebuie așezată astfel încât conductoarele să nu fie forțate la intrarea în clemă. Corpul este din policarbonat, iar elementul de conectare este din cupru cositorit.

Ce verifici înainte de punerea sub tensiune

Realizează montajul cu circuitul scos de sub tensiune. Pregătește capătul fiecărui conductor pentru conectare, introdu-l în locul destinat și verifică prinderea. Prin carcasa transparentă poți observa poziția firelor, însă verificarea trebuie să includă și fixarea lor. Dacă aplicația cere mai mult de trei conductoare în aceeași legătură, alege o variantă cu o capacitate corespunzătoare, fără să introduci două conductoare în același loc.

Erori frecvente

• Confundarea limitelor de secțiune: 0.2–4 mm² este intervalul pentru conductoare rigide; cele flexibile fără ferulă trebuie să se încadreze în 0.5–2.5 mm².
• Folosirea clemei pentru trei circuite independente: cele trei locuri formează o singură legătură electrică.
• Înmulțirea curentului nominal cu numărul de locuri: RVOG3 este evaluată la 32 A ca întreg conector.
• Alegerea după numărul de conductoare, fără verificarea spațiului: lasă loc și pentru introducerea conductoarelor fără solicitări mecanice.

Întrebări frecvente

Pot conecta trei conductoare flexibile?

Da, dacă sunt conductoare flexibile cu fire fine, fără ferulă, iar secțiunea fiecăruia este între 0,5 și 2,5 mm².

Un conductor rigid de 4 mm² este compatibil?

Da. Secțiunea de 4 mm² este limita superioară pentru conductorul rigid la RVOG3.

Pot folosi cele trei locuri pentru fază, nul și protecție?

Nu pentru a le păstra separate: cele trei locuri aparțin aceleiași legături. Aceste conductoare necesită conexiuni distincte.

Carcasa transparentă garantează că firele sunt bine prinse?

Nu. Ea permite observarea poziției lor, dar fiecare conductor trebuie verificat și din punctul de vedere al prinderii.
