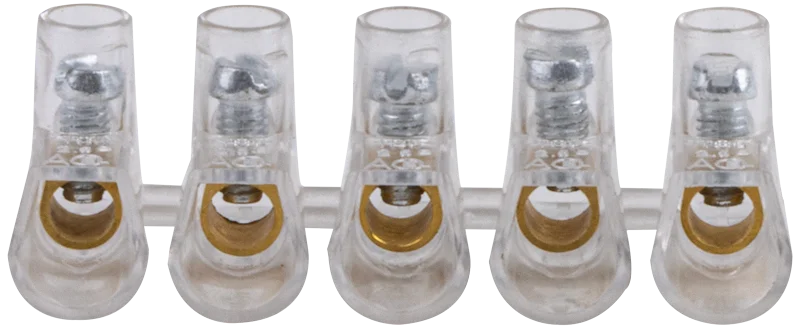

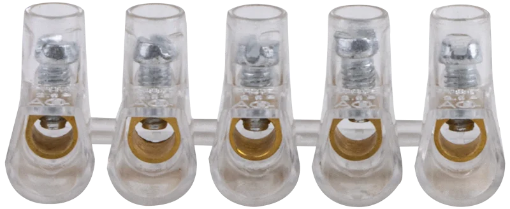

Clema surub legaturi TRACON TBT-4 5 poli 4 mm2 transparenta

Clema șurub legături TRACON TBT-4 este un bloc cu 5 poli și carcasă transparentă, destinat realizării mai multor conexiuni distincte în același punct al instalației. Fiecare pol are o conexiune cu șurub. Varianta acceptă conductoare cu secțiuni de până la 4 mm² și este destinată circuitelor cu tensiune nominală de 450 V AC.

Cinci poziții de conectare într-o singură carcasă

Clema surub legaturi TRACON TBT-4 reunește cinci poziții în același bloc, astfel încât legăturile pot fi așezate una lângă alta și identificate individual. Este o configurație utilă când trebuie organizate mai multe conexiuni în același loc, iar spațiul permite amplasarea întregii cleme. Cei 5 poli descriu pozițiile disponibile; nu indică o legătură electrică comună între toate pozițiile.

Carcasa transparentă permite observarea conductorilor din interior. Acest detaliu ajută la urmărirea pozițiilor folosite, dar conexiunea propriu-zisă depinde de prinderea conductorului în clema cu șurub. Pentru fiecare circuit se stabilește separat poziția utilizată și modul în care conductorii ajung la bloc.

Clema cu șurub pentru conductoare de 0,5–4 mm²

Intervalul de secțiune pentru conductoarele masive este de 0,5–4 mm². Sunt acceptate și conductoare flexibile prevăzute cu manșon terminal, în același interval. Valoarea de 4 mm² din denumirea variantei este limita superioară, astfel că nu este necesar ca fiecare conductor introdus să aibă exact această secțiune.

La alegerea clemei, verifică tipul conductorului și secțiunea sa. Pentru un conductor flexibil, contează și pregătirea capătului cu un manșon potrivit. Această verificare este relevantă chiar dacă secțiunea numerică se află în interval: condiția pentru conductorul flexibil privește și forma capătului care intră în conexiune.

Dimensiuni și acces la cele cinci poziții

Clema are 5.85 cm lungime, 2 cm lățime și 2 cm înălțime. Lungimea este importantă atunci când rezervi loc pentru toate cele cinci poziții, iar lățimea și înălțimea ajută la verificarea spațiului din jurul carcasei. Ia în calcul și traseul conductorilor, precum și accesul la șuruburile pozițiilor care vor fi folosite.

Un punct de montaj potrivit trebuie să permită așezarea blocului și identificarea legăturilor după conectare. Carcasa transparentă face vizibile pozițiile, iar formatul comun păstrează cele cinci conexiuni grupate. Dacă instalația necesită un anumit număr de legături, numără pozițiile necesare înainte de a alege clema; secțiunea de 4 mm² nu indică numărul de poli.

Verificări utile înainte de alegerea TBT-4

Pornește de la numărul de conexiuni distincte, apoi verifică secțiunea și tipul conductorilor. TBT-4 oferă cinci poziții și intervalul de 0,5–4 mm² pentru conductoare masive sau flexibile cu manșon. Confirmă că tensiunea nominală de 450 V AC corespunde circuitului și că dimensiunile carcasei se potrivesc spațiului disponibil.

Aceste criterii răspund unor întrebări diferite. Numărul de poli privește organizarea legăturilor, secțiunea privește potrivirea conductorului, iar tensiunea privește utilizarea în circuit. Verificarea lor împreună te ajută să identifici varianta exactă TBT-4 înainte de comandă.

Erori frecvente la alegerea clemei cu șurub

• Interpretarea celor 5 poli ca o singură conexiune comună. Pozițiile sunt distincte. Legăturile trebuie planificate pentru fiecare pol folosit.
• Alegerea clemei cu șurub doar după valoarea de 4 mm². Verifică intervalul complet de 0,5–4 mm² și tipul conductorului care va intra în fiecare poziție.
• Introducerea unui conductor flexibil fără verificarea capătului. Intervalul indicat pentru conductorul flexibil se referă la varianta prevăzută cu manșon terminal.
• Omiterea spațiului necesar conductorilor. Dimensiunile de 5.85 × 2 × 2 cm descriu carcasa; traseul firelor și accesul la conexiuni necesită loc suplimentar.

Întrebări frecvente despre clema cu șurub TBT-4

Ce tipuri de conductoare acceptă clema cu șurub TRACON TBT-4?

Acceptă conductoare masive și conductoare flexibile cu manșon terminal. Pentru ambele categorii, intervalul indicat este de 0,5–4 mm².

Ce reprezintă cifra 4 din codul TBT-4?

Identifică varianta pentru conductoare de până la 4 mm². Blocul are separat cinci poziții de conectare.

Cei cinci poli sunt conectați între ei?

Nu sunt prezentați ca o conexiune comună. Fiecare pol reprezintă o poziție distinctă, care se folosește potrivit legăturii prevăzute în circuit.

Ce spațiu ocupă blocul?

Carcasa măsoară 5.85 cm în lungime, 2 cm în lățime și 2 cm în înălțime. La amplasare trebuie prevăzut și acces pentru conductori și șuruburi.
