Cleme WAGO 221-2411 prelungire in linie 2 conductori 0.2-4mm2 cu parghii

Cleme WAGO 221-2411 sunt conectori de prelungire în linie pentru două conductoare de cupru. Firele intră din capete opuse, iar pârghiile permit deschiderea și închiderea separată a fiecărui punct de conectare. Forma alungită urmărește direcția firelor, astfel încât modelul este potrivit când trebuie unite cap la cap două conductoare. Poți folosi conductoare rigide, multifilare rigide sau flexibile cu fire fine, respectând intervalul de secțiune corespunzător fiecărui tip. Se vand la multiplu de 60 buc.

Cleme WAGO 221-2411 pentru prelungirea firelor în linie

Conexiunea dintr-un capăt al clemei continuă în celălalt: cele două puncte aparțin aceleiași legături electrice. Această dispunere este utilă când două capete de conductor trebuie reunite de-a lungul unui traseu, fără a le aduce unul lângă altul în același capăt al conectorului. Modelul are două intrări și realizează o singură îmbinare între două fire. Codul 221-2411 identifică exact configurația în linie cu pârghii, utilă când pregătești materialele pentru o reparație sau o prelungire.

Secțiuni acceptate pentru clema WAGO de prelungire

Secțiunea de până la 4mm² este disponibilă pentru conductoare rigide unifilare și pentru cele flexibile cu fire fine. Ambele categorii au intervalul de 0,2–4mm². Pentru conductorul multifilar rigid, intervalul este de 0,2–2,5mm². De aceea, expresia generală „0,2–4mm²” nu trebuie aplicată fără distincție oricărui tip de fir. Înainte de a alege clema, contează atât secțiunea înscrisă pe conductor, cât și structura miezului său.

Capetele conectate pot aparține unor tipuri diferite dintre cele acceptate, de exemplu un conductor unifilar la un capăt și unul flexibil cu fire fine la celălalt. Fiecare se evaluează după propriul interval admis și ocupă o intrare separată. Astfel poți face o îmbinare în linie fără să presupui că ambele fire trebuie să aibă aceeași construcție. Clema realizează legătura electrică între ele; compatibilitatea fiecărui conductor cu intervalul său de secțiune rămâne criteriul concret de selecție.

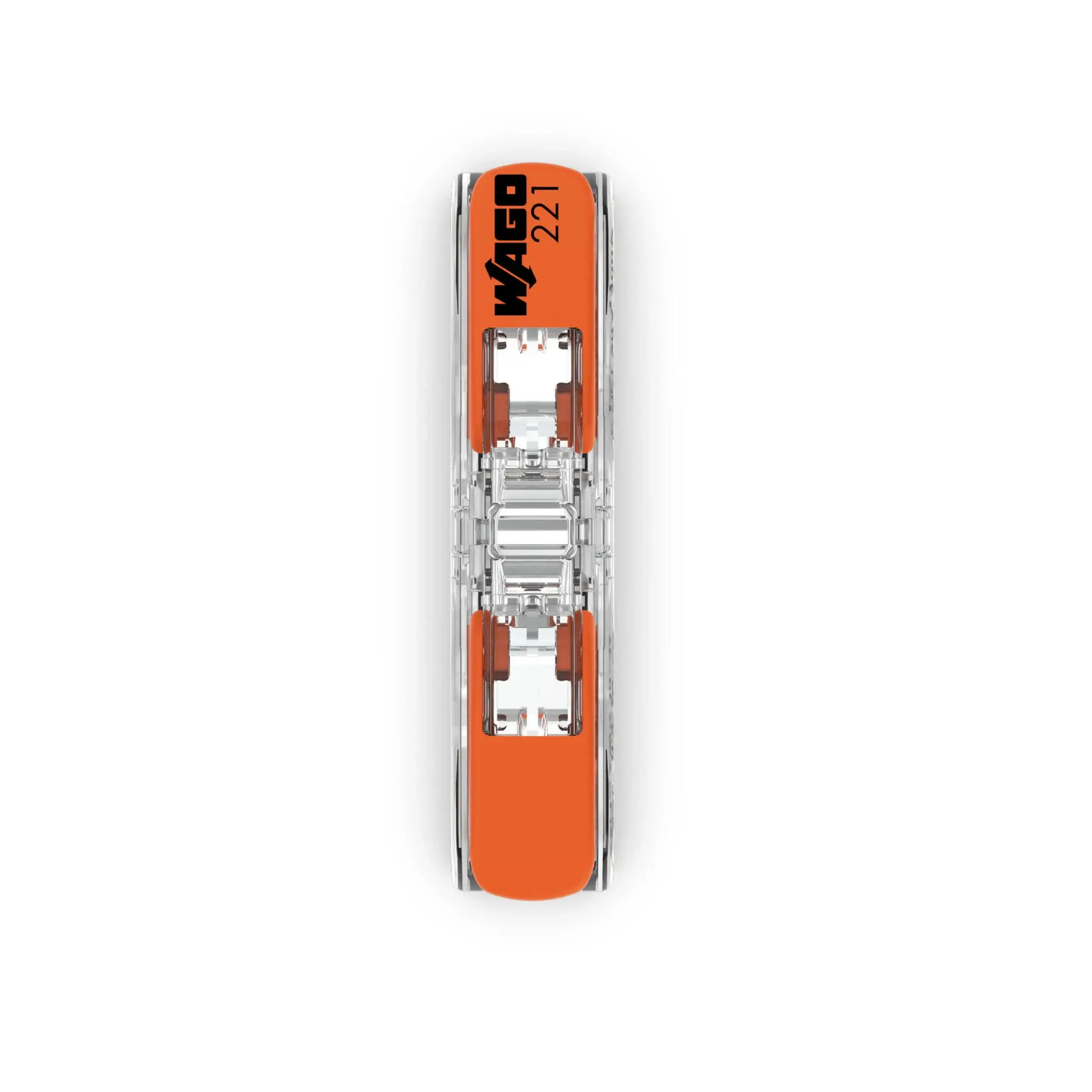

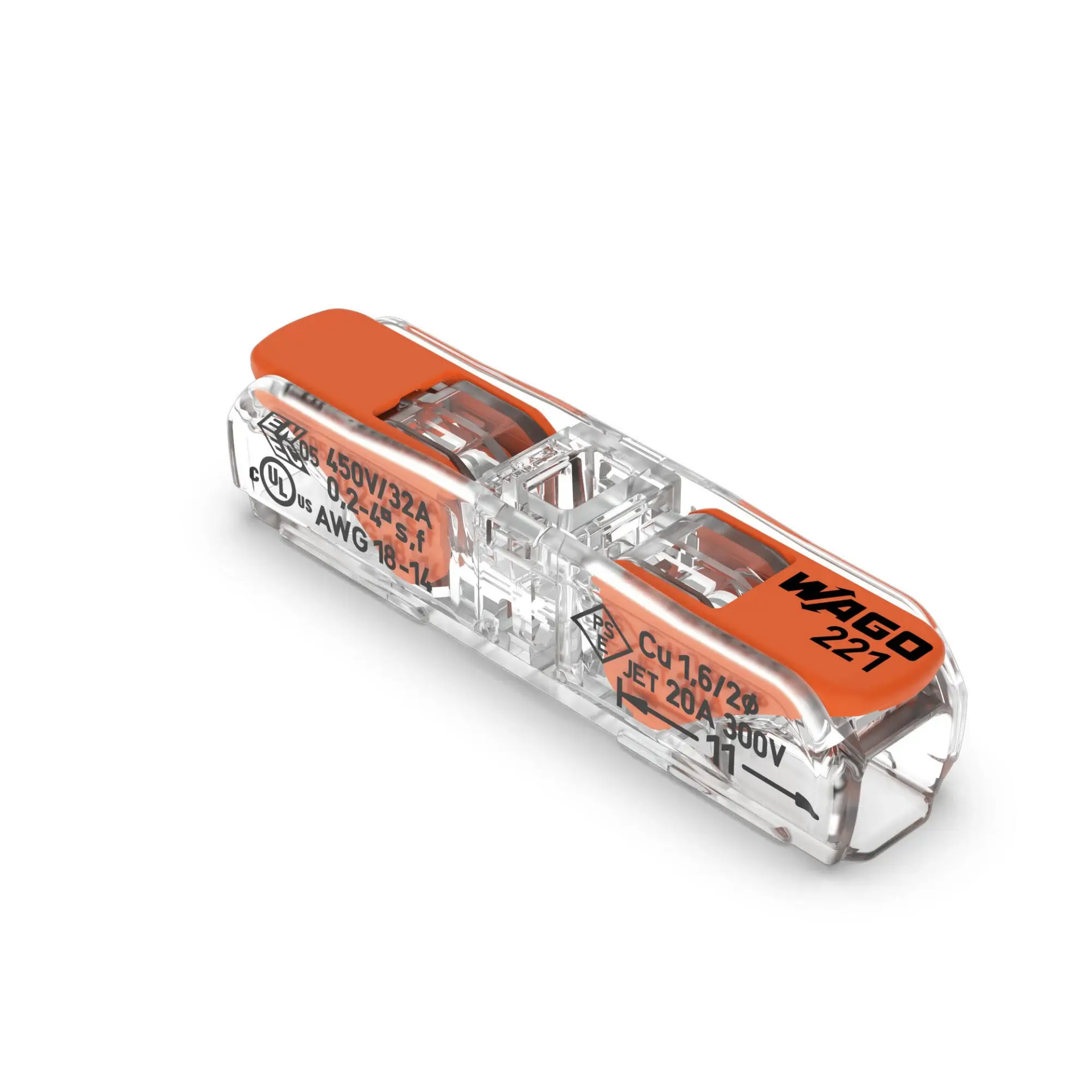

Două pârghii și carcasă transparentă pentru o legătură vizibilă

Lungimea de dezizolare este de 11mm pentru WAGO 221-2411. Pregătești fiecare capăt la această lungime, ridici pârghia corespunzătoare, introduci conductorul și închizi pârghia. Carcasa transparentă permite observarea poziției capetelor introduse. Pârghiile portocalii fac evidente cele două zone de acționare, iar forma în linie arată dintr-o privire direcția în care continuă fiecare fir după îmbinare.

Corpul conectorului măsoară 8,1x8,9x35,5mm, în ordinea lățime, înălțime și adâncime. Dimensiunea de 35,5mm este de-a lungul îmbinării și contează când planifici spațiul disponibil pe traseul conductoarelor. Lățimea de 8,1mm și înălțimea de 8,9mm sunt relevante în zonele înguste. Dacă se dorește fixarea poziției conectorului, există suporturi de montaj compatibile cu seria, însă acestea sunt accesorii separate de clema descrisă aici.

Date electrice utile pentru îmbinarea conductoarelor

Clema WAGO 221-2411 are tensiune nominală de 450V și curent nominal de 32A în condițiile EN din fișa produsului. Temperatura maximă a aerului ambiant este de 85°C. Aceste valori descriu conectorul; alegerea conductorului și condițiile traseului se stabilesc separat. Pentru o decizie corectă, identifică întâi cele două capete de unit, tipul fiecăruia și secțiunile lor, apoi verifică dacă îmbinarea în linie încape în locul prevăzut.

Continuitatea unui traseu cu două capete de conductor

O utilizare directă este îmbinarea a două capete ale aceluiași traseu. Dispunerea în linie păstrează intrările de o parte și de alta a conexiunii, aspect practic pentru conductoare care vin din direcții opuse. Conectorul poate fi folosit și la conexiuni pentru iluminat, unde firul unui corp și firul alimentării trebuie unite printr-o îmbinare în linie, cu condiția ca ambele conductoare să se încadreze în tipurile și secțiunile admise. Cele două pârghii permit pregătirea fiecărui capăt separat.

Erori frecvente la alegerea clemelor WAGO 221-2411

• Alegerea clemelor WAGO după limita generică de 4mm². Un conductor multifilar rigid de 4mm² depășește limita acestui model. Pentru acest tip intervalul se oprește la 2,5mm²; 4mm² se aplică firelor unifilare sau flexibile cu fire fine.
• Folosirea celor două capete ca puncte independente. Clema 221-2411 unește electric conductoarele introduse din părți opuse. Dacă firele trebuie să rămână separate, această configurație nu corespunde conexiunii dorite.
• Omiterea spațiului necesar pe lungimea îmbinării. Corpul are 35,5mm în direcția firelor. Alegerea numai după lățimea de 8,1mm poate lăsa prea puțin loc pentru așezarea conectorului de-a lungul traseului.

Întrebări frecvente despre cleme WAGO 221-2411

Clemele WAGO 221-2411 pot lega un fir rigid de unul flexibil?

Da. Clemele WAGO 221-2411 primesc la cele două capete conductoare de cupru de tipuri diferite. Firul unifilar și cel flexibil cu fire fine trebuie să aibă fiecare secțiunea între 0,2 și 4mm².

Este conectorul 221-2411 destinat prelungirii în linie?

Da. Conectorul WAGO 221-2411 are o intrare la fiecare capăt pentru a uni două conductoare pe aceeași direcție. Cele două puncte fac parte dintr-o singură conexiune electrică.

Cât se dezizolează fiecare fir înainte de conectarea cu 221-2411?

Fiecare conductor pentru clema WAGO 221-2411 se dezizolează pe 11mm. Pârghia aferentă se ridică pentru introducerea conductorului și se coboară după ce acesta a fost introdus.

Categoria cleme WAGO reunește conectorii pentru legături electrice; codul 221-2411 identifică această clemă cu două capete opuse și pârghii.
