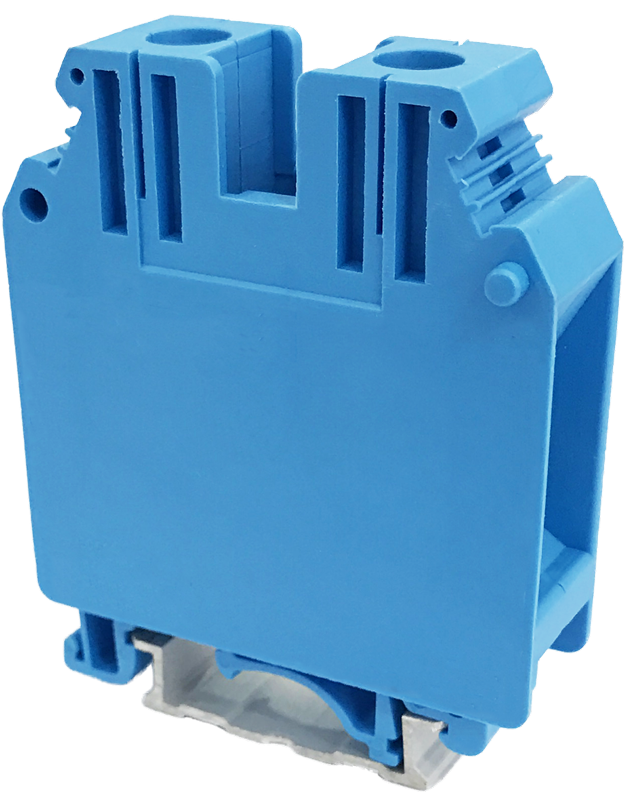

Clema sir nul TRACON TSKA35-K 35mm2 150A 1000VAC albastra

Clema șir nul TRACON TSKA35-K este o clemă industrială cu șurub, pentru conectarea conductorilor neutri din cupru în tablouri electrice. Carcasa albastră permite recunoașterea conexiunilor de nul, iar montajul pe șină așază punctele de legătură într-un șir organizat, accesibil pentru identificare și verificări.

Clemă șir de nul pentru conexiuni ușor de identificat

Clema TRACON TSKA35-K este destinată conductorului neutru N din circuitele industriale de joasă tensiune. Culoarea albastră oferă un reper vizual la urmărirea legăturilor în tablouri de comandă, măsurare și distribuție. Identificarea prin culoare poate fi completată cu marcarea individuală a punctului de conexiune, astfel încât legătura să poată fi asociată cu circuitul corespunzător.

Conexiunile sunt realizate prin șurub, iar curentul nominal al clemei este de 150A. Tensiunea nominală este de 1000VAC. Aceste valori descriu capacitatea nominală a clemei, însă curentul admisibil al conductorului conectat depinde de secțiunea și condițiile sale de instalare. Alegerea conexiunii ține cont de ambele componente ale legăturii.

Conductori masivi și flexibili în clema șir de nul

Clema șir nul TRACON TSKA35-K acceptă conductori masivi de 0.75-50mm² și conductori flexibili cu manșon la capăt de 0.75-35mm². Domeniul pentru conductorul flexibil se referă la capătul pregătit cu manșon. Limita superioară diferă în funcție de construcția conductorului, chiar dacă se utilizează aceeași clemă.

De exemplu, un conductor masiv de 50mm² intră în domeniul admis, în timp ce un conductor flexibil cu manșon de aceeași secțiune depășește limita de 35mm². Pentru o lucrare care combină tipuri diferite de conductori, fiecare capăt se raportează la intervalul corespunzător. Secțiunea nominală de 35mm² identifică mărimea clemei, fără să înlocuiască domeniile concrete de conectare.

Integrare pe șină cu spațiu calculabil în tablou

Clema TRACON TSKA35-K ocupă o lățime de 1.57cm pe șină. Corpul are lungimea de 5.1cm și înălțimea de 6.2cm. Lățimea ajută la calcularea lungimii unui șir, iar înălțimea permite evaluarea spațiului disponibil față de capacul tabloului. Conductoarele și accesoriile de fixare necesită spațiu suplimentar față de corpul clemei.

Forma carcasei permite montajul pe șină omega sau C. Carcasa izolatoare din poliamidă susține elementele de conexiune, iar materialul este autoextingibil conform UL94-V0. Această clasificare privește materialul carcasei și nu reprezintă o clasificare de rezistență la foc pentru întregul ansamblu electric.

La pregătirea conductorului, lungimea de dezizolare este de 1.6cm. Șurubul M6 are cuplul maxim de strângere de 2.5Nm. Lungimea dezizolată privește porțiunea introdusă în bornă, iar cuplul privește strângerea mecanică. Cele două repere permit pregătirea capătului și a sculei de strângere pentru aceeași configurație de conexiune.

Erori frecvente la alegerea unei cleme șir de nul

Alegerea clemei șir de nul fără diferențierea conductorului

Clema șir de nul TSKA35-K admite maximum 50mm² pentru conductorul masiv și 35mm² pentru cel flexibil cu manșon. Folosirea limitei mai mari pentru ambele tipuri conduce la alegerea unei secțiuni neadmise pentru conductorul flexibil. Tipul conductorului trebuie stabilit înainte de folosirea valorii maxime.

Confundarea conexiunii de nul cu împământarea prin șină

Clema TRACON este destinată conductorului neutru N. Montajul pe șină reprezintă fixarea mecanică și nu transformă clema într-un punct de legătură pentru conductorul de protecție PE. Funcția electrică a conexiunii se păstrează distinctă de modul de fixare.

Strângerea șurubului numai după mărimea M6

Clema TSKA35-K are cuplul maxim de 2.5Nm. Marcajul M6 identifică dimensiunea șurubului, fără a stabili singur cuplul admis de mecanism. Depășirea valorii înseamnă solicitarea conexiunii peste limita de strângere specificată.

Întrebări frecvente despre clema șir de nul

Cum poate fi marcată clema șir de nul TRACON TSKA35-K?

Clema șir de nul TRACON TSKA35-K este compatibilă cu marcatoarele J10. Marcarea completează identificarea prin culoare și permite diferențierea punctelor de conexiune după circuit sau după indicativul folosit în documentația tabloului.

Ce element fixează capetele șirului TSKA35-K?

Pentru clema TSKA35-K este compatibil elementul de fixare RE1. Acesta susține șirul pe șină împotriva deplasării longitudinale, păstrând gruparea mecanică a clemelor.

Pot fi interconectate mai multe cleme TRACON de același tip?

Clema TRACON permite interconectarea prin accesoriile compatibile USF35 și SF150. Acestea realizează legături între cleme de același tip și se aleg separat, în funcție de configurația șirului.
