Clema sir distributie TRACON FLSO70 1P 160A 1x70mm2 6x25mm2

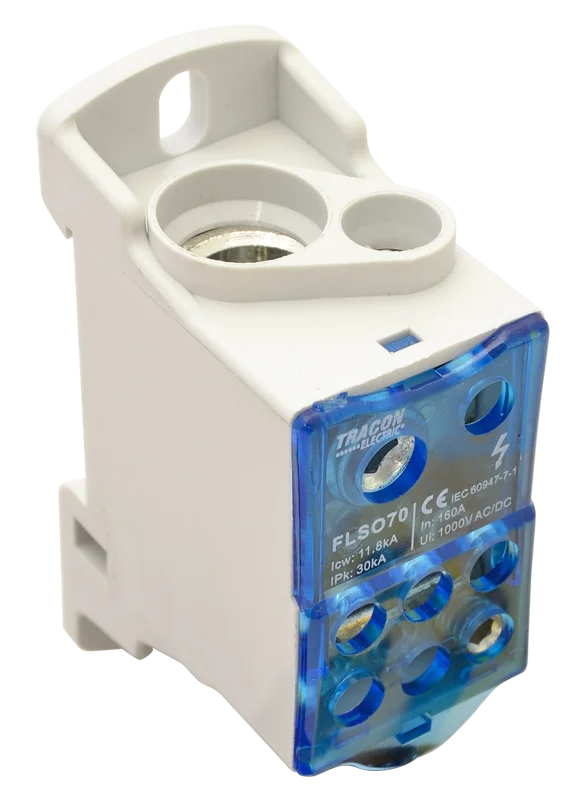

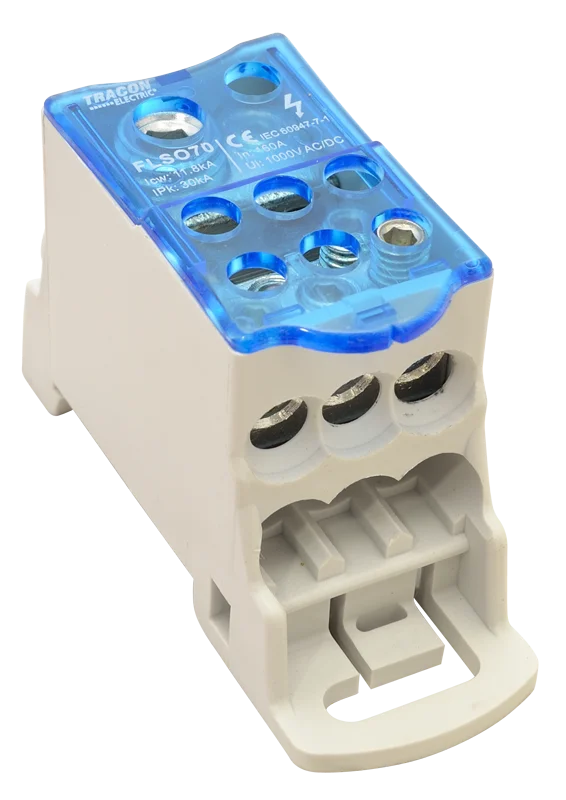

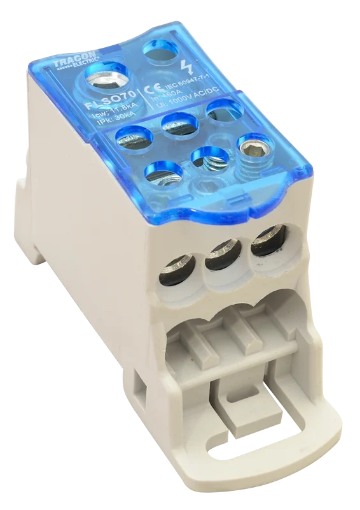

Clema șir distribuție TRACON FLSO70 este un bloc de conexiune cu un pol care permite împărțirea unei alimentări în șase derivații, într-un tablou electric. O singură intrare primește conductorul principal, iar cele șase ieșiri oferă puncte de legătură separate pentru circuitele derivate. Construcția cu capac care se poate deschide permite accesul la șuruburile de prindere în timpul cablării. Modelul are curent nominal de 160A și este prevăzut pentru montaj pe șină DIN.

Clemă șir distribuție cu o intrare și șase ieșiri

FLSO70 este o variantă 1P. Toate conexiunile sale aparțin aceluiași pol. Poți aduce alimentarea într-un singur punct și o poți deriva spre șase conductoare, cu trasee organizate în tablou. Pentru distribuirea mai multor poli, proiectează puncte de distribuție distincte potrivite fiecărui conductor. Numărul de ieșiri nu schimbă limita de curent a clemei: valoarea de 160A se referă la ansamblu și nu reprezintă un curent disponibil separat la fiecare ieșire.

Intrarea este destinată unui conductor plin de până la 70mm² sau unui conductor flexibil de până la 50mm². Pe partea de derivație, fiecare dintre cele șase ieșiri admite un conductor plin de până la 25mm² ori flexibil de până la 16mm². Diferența contează atunci când alegi cablul și accesoriile de terminare. Un conductor flexibil de 25mm² depășește limita indicată pentru ieșirile acestei cleme, chiar dacă un conductor plin de aceeași secțiune este admis.

Utilizare în tablouri și alegerea conductorilor

Clema este potrivită pentru ramificarea unui conductor principal către mai multe circuite în tablouri de distribuție și ansambluri electrice compatibile. Montajul pe șină DIN de 3.5x0.75cm facilitează amplasarea lângă celelalte componente. Corpul izolant este din poliamidă 6.6, iar elementele de legătură sunt din cupru. Capacul rabatabil permite accesul la borne la instalare și se închide după realizarea conexiunilor.

Tensiunea nominală de izolație este de 1000V AC/DC. Această valoare descrie caracteristica de izolație a clemei și nu stabilește singură tensiunea de lucru admisă a întregului tablou. Verifică proiectul instalației și compatibilitatea tuturor componentelor de pe traseu. Domeniul de temperatură ambiantă pentru această familie este de la -20°C la +75°C. Alegerea secțiunilor și a protecțiilor se face în raport cu sarcina reală și cu condițiile de instalare.

Prindere cu șurub și verificări înainte de montaj

Intrarea folosește un șurub M14, iar cele șase ieșiri au câte un șurub M6. Pregătește fiecare conductor pentru contact corespunzător și folosește terminații potrivite tipului de conductor atunci când aplicația le cere. Așază conductorul în punctul destinat, apoi fixează-l conform instrucțiunilor de instalare și verifică retenția mecanică. Lasă spațiu pentru cablare și pentru deschiderea capacului înainte de alegerea poziției finale pe șină.

O distribuție corectă începe cu identificarea conductorului de alimentare, a fiecărei derivații și a curentului total care poate trece prin clemă. Dacă sunt folosite mai puțin de șase ieșiri, cele rămase libere nu schimbă funcția punctelor conectate. După cablare, verifică închiderea capacului și poziția conductoarelor, astfel încât izolația lor să nu împiedice prinderea și să nu rămână fire libere în zona contactelor. Intervenția în tablou se face cu circuitul scos de sub tensiune.

Erori frecvente la alegerea FLSO70

• Confundarea secțiunilor pentru conductoare pline și flexibile. Pe intrare limitele sunt 70mm² și 50mm², iar pe fiecare ieșire 25mm² și 16mm², în această ordine.
• Interpretarea celor 160A ca valoare pentru fiecare dintre cele șase derivații. Curentul nominal aparține clemei în ansamblu și trebuie corelat cu distribuția din tablou.
• Alegerea variantei FLSO70 în locul FLSO70-10. FLSO70 are șase ieșiri și 160A, iar modelul cu sufixul -10 este o variantă distinctă.

Întrebări frecvente despre clema șir distribuție

Câte puncte de ieșire are?

Modelul are șase puncte de ieșire pentru derivații. Alege conductorul fiecărei derivații în limita secțiunii admise pentru tipul său.

Este potrivită pentru conductoare flexibile?

Da. Intrarea acceptă conductor flexibil de până la 50mm², iar fiecare ieșire acceptă conductor flexibil de până la 16mm². Pregătirea capătului trebuie să corespundă tipului de conductor și modului de conectare.

Ce tip de șină trebuie verificat înainte de instalare?

Verifică disponibilitatea unei șine DIN de 3.5x0.75cm, precum și spațiul pentru conductorul principal, cele șase derivații și accesul la capac.
