Clema sir industriala de faza TRACON TSKA150 35-150mm2 309A 1000VAC gri

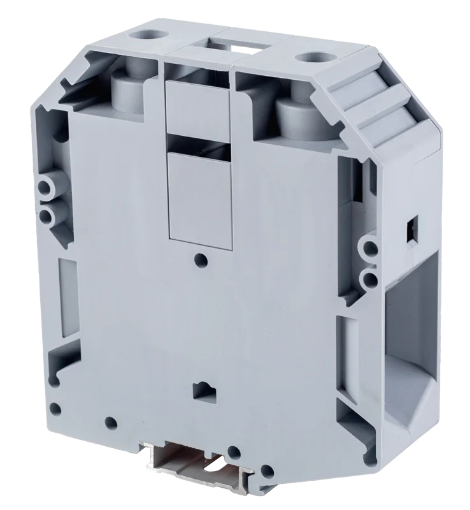

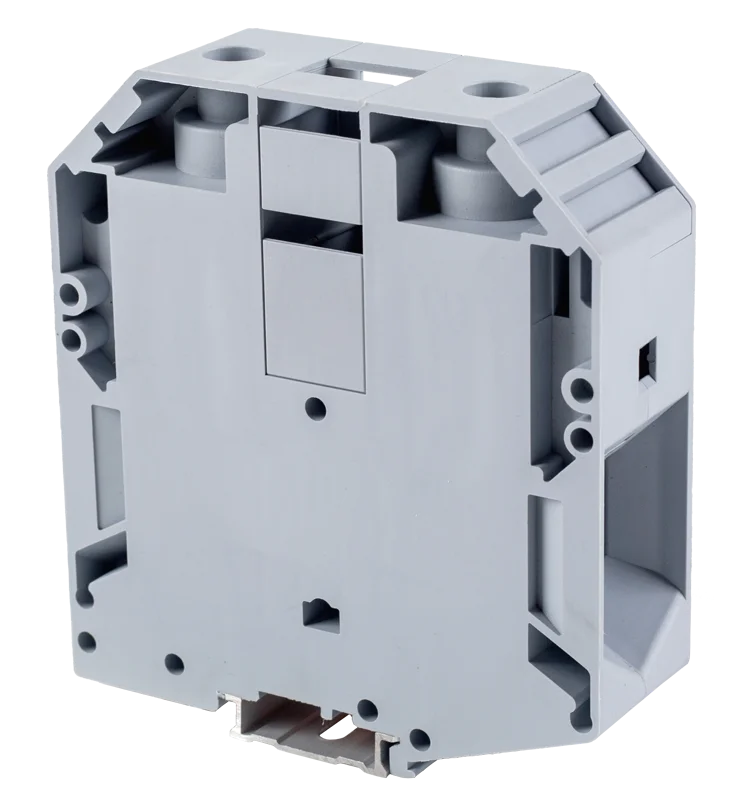

Clema șir industrială TRACON TSKA150 este o clemă de fază gri, cu conexiune prin șurub, destinată conductoarelor din cupru din tablouri electrice industriale. Montajul pe șină grupează conexiunile într-un șir de borne, iar carcasa închisă pe ambele laturi nu necesită placă terminală pentru această clemă.

Clemă șir industrială pentru conductoare de fază de până la 150mm²

Clema TRACON TSKA150 este destinată legăturilor electrice din circuite industriale de comandă și putere, precum și conexiunilor folosite pentru măsurare. Primește conductoare din cupru cu profil circular. Culoarea gri identifică varianta pentru conductorul de fază și ajută la păstrarea unei organizări clare atunci când în același tablou sunt grupate borne cu funcții diferite.

Modelul acceptă conductoare rigide cu secțiuni de la 35mm² la 150mm². Pentru conductoarele flexibile cu ferulă, intervalul este de la 50mm² la 150mm². Limitele inferioare diferă, astfel că alegerea după valoarea maximă de 150mm² nu este suficientă: contează și construcția conductorului care urmează să fie conectat.

Curentul nominal al clemei este de 309A, iar tensiunea nominală este de 1000VAC. Aceste valori identifică borna pentru selectarea componentelor circuitului. Alegerea conductorului și a protecției electrice se face pentru ansamblul instalației; clema realizează legătura, fără funcție de protecție la supracurent.

Conexiuni grupate pe șină în tabloul industrial

Clema șir industrială TSKA150 se montează pe șină omega de 35mm. Construcția familiei permite și montajul pe șină C de 32mm. Amplasarea bornelor pe șină oferă poziții distincte pentru conexiunile din tablou și permite corelarea lor cu traseele conductoarelor și cu schema electrică.

Pentru identificarea unei poziții din șir poate fi folosit marcajul J10 compatibil cu TSKA150. Marcajul precizează conexiunea individuală, în timp ce culoarea gri arată tipul acestei variante. La pregătirea unui tablou cu mai multe borne, cele două repere ajută la distingerea punctelor de legătură fără a atribui unei culori numărul sau destinația exactă a circuitului.

Carcasa din poliamidă este închisă pe ambele laturi, astfel că modelul nu necesită placă terminală. Închiderea carcasei și fixarea șirului pe șină îndeplinesc funcții diferite. Pentru alcătuirea ansamblului se ține cont atât de clemele necesare, cât și de elementele de fixare potrivite configurației tabloului.

Pregătirea conductorului pentru clema șir industrială TSKA150

Conexiunea se realizează prin șurub. Lungimea de dezizolare indicată pentru TSKA150 este de 4cm, iar cuplul maxim de strângere este de 4Nm. Aceste valori privesc modelul exact și sunt relevante când se pregătește conductorul și se execută legătura în bornă.

Clema folosește șurub M10. Această dimensiune identifică elementul de strângere al borneI, fără să schimbe intervalele de secțiuni admise. Un conductor flexibil sub 50mm² nu devine compatibil prin alegerea unei ferule sau prin strângerea suplimentară a conexiunii.

Spațiu pentru borne și traseele conductoarelor

Clema TSKA150 are lățimea de 3.1cm, lungimea de 10cm și înălțimea de 11.9cm. Lățimea este utilă pentru estimarea locului ocupat de fiecare piesă de-a lungul șinei. Lungimea și înălțimea contează pentru încadrarea în tablou și pentru spațiul rezervat conductoarelor de secțiune mare.

Gabaritul clemei trebuie privit împreună cu traseul conductorului care intră în bornă. Dacă într-un șir se montează mai multe poziții TSKA150, spațiul ocupat crește cu fiecare clemă, iar zona din jurul conexiunilor trebuie să permită organizarea conductoarelor. Dimensiunile de mai sus descriu clema, nu întregul ansamblu montat.

Carcasa din poliamidă are clasificarea de autostingere UL94 V0. Temperatura de funcționare indicată pentru produs este între -30°C și 90°C. Aceste caracteristici descriu materialul și domeniul de funcționare al clemei; alegerea tabloului și a celorlalte componente depinde de condițiile instalației.

Erori frecvente la alegerea clemei șir industriale

Alegerea clemei șir industriale TSKA150 pentru un conductor flexibil de 35mm². Secțiunea de 35mm² este admisă la conductorul rigid. Pentru conductorul flexibil cu ferulă, intervalul începe de la 50mm², deci acest conductor nu se încadrează.

Confundarea valorii de 309A cu o funcție de protecție. Aceasta este valoarea nominală a clemei, nu un prag de declanșare. Protecția la supracurent trebuie asigurată de aparatul ales pentru circuit.

Comandarea unei plăci terminale pentru închiderea carcasei TSKA150. Clema este deja închisă pe ambele laturi și nu necesită această placă. Marcajele și elementele de fixare au alte roluri în alcătuirea șirului.

Întrebări frecvente despre clema șir industrială

Ce conductoare acceptă clema șir industrială TRACON TSKA150?

TSKA150 acceptă conductoare rigide din cupru de 35-150mm² și conductoare flexibile cu ferulă de 50-150mm². Verificarea tipului de conductor este necesară mai ales la limita inferioară, unde cele două intervale sunt diferite.

Se poate monta TSKA150 într-un tablou electric?

Da, clema TSKA150 este destinată conexiunilor din tablouri electrice industriale. Se fixează pe șină omega de 35mm sau pe șină C de 32mm. La alegerea locului se iau în calcul gabaritul clemei și traseul conductoarelor conectate.

Este necesară o placă terminală pentru această clemă de fază?

Nu, carcasa clemei TSKA150 este închisă pe ambele laturi. Pentru identificarea bornelor se pot folosi marcajele J10 compatibile, iar fixarea ansamblului pe șină se stabilește separat.
