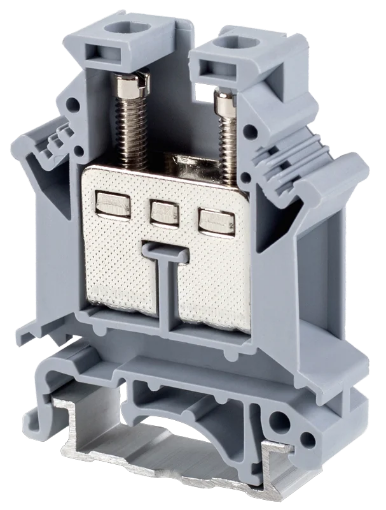

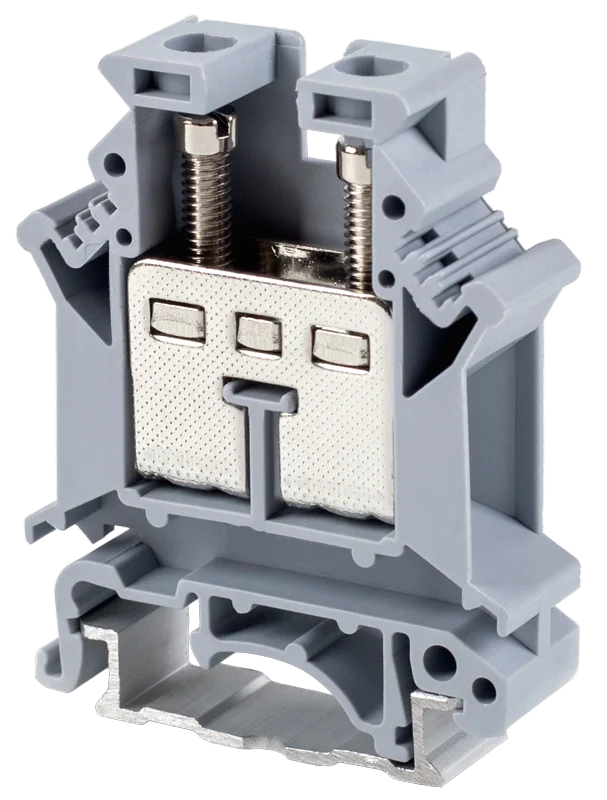

Clema sir industriala faza TRACON TSKA16 16mm2 101A 800VAC gri

Clema șir industrială TRACON TSKA16 este o clemă de fază gri, cu strângere prin șurub, destinată conectării conductoarelor din cupru în tablouri electrice industriale. Montajul pe șină permite gruparea punctelor de conexiune într-un șir, pentru organizarea legăturilor din circuite de comandă, măsură și putere.

Clemă șir industrială pentru conexiuni de fază organizate

Clema de fază TRACON TSKA16 oferă un punct de legătură între conductoare, într-o carcasă izolantă individuală. Fixarea pe șină permite amplasarea bornelor într-o zonă dedicată a tabloului, unde traseele care intră sau ies din ansamblu pot fi urmărite la nivelul conexiunilor.

Într-un tablou de comandă, clema poate fi utilizată la interconectarea conductoarelor din circuit, în limitele electrice și de secțiune admise. Într-un tablou de distribuție, aceeași construcție permite realizarea conexiunilor de fază pe șină. Destinația fiecărei borne rămâne identificabilă prin poziție și prin marcajele aplicate.

Secțiunea conductorului și valorile electrice la alegere

Clema șir TRACON TSKA16 are curentul nominal de 101A și tensiunea nominală de 800VAC. Valorile caracterizează clema și nu stabilesc automat curentul admisibil al conductorului conectat. Secțiunea cablului, modul de pozare și condițiile circuitului participă separat la dimensionarea instalației.

Pentru conductoare rigide, domeniul de conectare este de 2.5-25mm². Pentru conductoare flexibile, domeniul este de 4-16mm². Diferența dintre limite contează la comandă, deoarece secțiunea maximă acceptată pentru un conductor rigid nu se aplică automat și unui conductor flexibil.

De exemplu, un conductor flexibil de 16mm² se încadrează în domeniul clemei. Un conductor rigid de 25mm² se încadrează în domeniul rezervat conductoarelor masive. În ambele situații, materialul conductorului trebuie să fie cupru, cu profil circular.

Clemă șir industrială cu strângere prin șurub M4

Clema de fază TSKA16 utilizează șuruburi M4, cu un cuplu maxim de strângere de 1.2Nm. Lungimea de dezizolare este de 1.1cm. Pregătirea conductorului și strângerea au astfel repere concrete, specifice acestei cleme, utile la realizarea conexiunii.

Montaj pe șină și închiderea capătului de șir

Clema șir TRACON TSKA16 se montează pe șină omega de 3.5x0.75cm sau pe șină C de 3.2x1.5cm. Lățimea clemei este de 1.22cm, iar înălțimea este de 5.25cm. La planificarea șirului, spațiul ocupat de borne se completează cu cel necesar accesoriilor și traseelor conductoarelor.

Carcasa are o latură deschisă, iar ultima clemă din șir necesită capac terminal VL16. Capacul închide partea laterală expusă la capătul ansamblului. Pregătirea unui șir complet presupune, așadar, luarea în calcul a acestui accesoriu, pe lângă numărul de cleme necesare conexiunilor.

Carcasa din poliamidă are proprietăți de autostingere UL94 V0. Materialul susține izolarea elementelor conductoare și utilizarea clemei în ansambluri electrice industriale. Clasificarea UL94 V0 privește comportarea materialului la încercarea de inflamabilitate, fără a reprezenta o protecție la incendiu pentru întregul tablou.

Erori frecvente la alegerea unei cleme șir industriale

Alegerea clemei șir industriale numai după valoarea de 101A. Curentul nominal al clemei nu confirmă capacitatea cablului de a transporta același curent. Dimensionarea conexiunii trebuie să țină cont și de conductor, pentru ca valoarea unei componente să nu fie atribuită întregului circuit.

Aplicarea limitei de 25mm² unui conductor flexibil. La clema TSKA16, această limită aparține conductoarelor rigide. Un conductor flexibil de 25mm² depășește domeniul admis, chiar dacă secțiunea apare printre valorile de conectare ale clemei.

Omiterea capacului terminal VL16. Clema TSKA16 are o latură deschisă, iar la capătul șirului aceasta trebuie închisă. Includerea capacului compatibil în configurația ansamblului evită rămânerea acelei laturi expuse.

Întrebări frecvente despre clema șir industrială

Clema șir industrială TSKA16 poate fi identificată prin marcaje?

Clema șir industrială TSKA16 este compatibilă cu marcajele J10. Identificarea bornelor permite asocierea punctelor de conexiune cu schema electrică, fiind utilă când mai multe conductoare și circuite se întâlnesc în aceeași zonă a tabloului.

Se pot interconecta mai multe cleme TSKA16?

Clema TSKA16 este compatibilă cu puntea centrală USF16 pentru zece module și cu legătura laterală SF140. Accesoriile permit interconectarea bornelor atunci când schema electrică cere un potențial comun. Compatibilitatea nu înseamnă că accesoriile sunt incluse în livrare.

Clema de fază TSKA16 funcționează ca siguranță automată?

Clema de fază TSKA16 realizează conexiunea conductoarelor și nu are funcție de declanșare. Curentul nominal de 101A nu este un prag la care clema întrerupe circuitul. Protecția la supracurent aparține aparatului de protecție din instalație.
