Clema sir industriala faza TRACON TSKA35 35mm2 150A 1000VAC gri

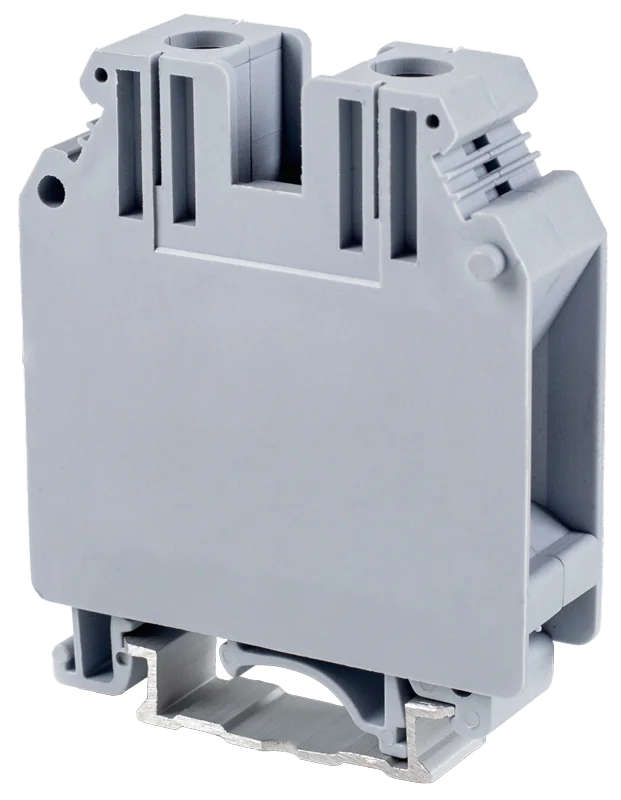

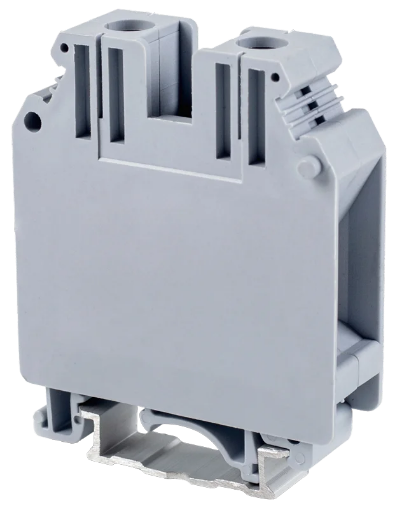

Clema șir industrială TRACON TSKA35 este o clemă de fază gri, cu conexiune prin șurub, pentru conductoare din cupru în tablouri electrice industriale. Montată pe șină, organizează punctele de legătură ale circuitelor de putere; carcasa închisă lateral permite alcătuirea șirului fără o placă terminală pentru această clemă.

Clemă șir industrială pentru legăturile de fază din tablou

Clema de fază TRACON TSKA35 conectează conductoare din cupru cu profil circular într-o bornă individuală. Este destinată ansamblurilor industriale de măsură, comandă și distribuție a energiei, unde conductorii trebuie grupați pe șină și identificați în raport cu schema circuitului.

Carcasa gri susține identificarea vizuală a zonei de conexiuni de fază. Într-un tablou cu mai multe circuite, marcarea individuală completează culoarea: poziția bornei arată unde se află conexiunea, iar identificatorul aplicat ajută la urmărirea ei în documentația instalației. Clema este compatibilă cu marcajele J10.

Conexiunea cu șurub permite strângerea conductorului în borna destinată secțiunii sale. Șurubul este M6, iar cuplul maxim de strângere este de 2.5Nm. Lungimea de dezizolare este de 1.6cm. Aceste valori sunt repere pentru pregătirea conexiunii și nu se stabilesc după aspectul conductorului.

Secțiunea conductorului rigid sau flexibil schimbă alegerea

Clema șir TRACON TSKA35 acceptă conductoare rigide din cupru între 0.75 și 50mm². Pentru conductoare flexibile cu ferulă, domeniul este între 0.75 și 35mm². Limitele nu sunt interschimbabile: secțiunea de 50mm² aparține domeniului conductorului rigid, iar cea de 35mm² este limita superioară pentru conductorul flexibil cu ferulă.

Un conductor flexibil cu ferulă de 35mm² se încadrează în domeniul clemei. Un conductor rigid de 50mm² se încadrează în propriul domeniu, însă aceeași secțiune nu este admisă pentru varianta flexibilă. Pentru a identifica potrivirea, secțiunea trebuie citită împreună cu structura firului și cu materialul din care este realizat.

Curentul nominal al clemei este de 150A, iar tensiunea nominală este de 1000VAC. Aceste valori caracterizează borna, nu stabilesc singure capacitatea conductorului conectat ori protecția circuitului. Curentul admisibil al cablului depinde și de secțiunea și condițiile în care este instalat.

Clema șir industrială încadrată în spațiul disponibil

Clema de fază TSKA35 are lățimea de 1.52cm, lungimea de 5cm și înălțimea de 6.1cm. Lățimea ajută la calcularea spațiului ocupat de bornele aliniate pe șină. Lungimea și înălțimea contează la amplasarea în tablou, unde trebuie lăsat și spațiu pentru intrarea conductoarelor și accesul la șuruburi.

Carcasa din poliamidă este închisă pe ambele laturi și nu necesită placă de închidere. La configurarea capătului de șir, această construcție elimină necesitatea unui capac terminal pentru TSKA35. Elementul RE1 este indicat pentru fixarea ansamblului pe șină, iar marcajele J10 permit identificarea bornelor.

Poliamida are proprietăți de autostingere UL94 V0, iar intervalul temperaturii de funcționare este de la -30°C la 90°C. Clasificarea materialului se referă la comportarea lui la încercarea de inflamabilitate; nu reprezintă o clasificare de protecție pentru tabloul complet.

Erori frecvente la alegerea unei cleme șir industriale

Alegerea clemei șir industriale doar după inscripția de 35mm². În identificarea comercială, această valoare nu descrie limita conductorului rigid. Pentru TSKA35, domeniul flexibil cu ferulă ajunge la 35mm², iar cel rigid la 50mm². Tipul conductorului stabilește ce limită se aplică.

Interpretarea valorii de 150A drept protecție la supracurent. Clema TSKA35 este o bornă de conexiune și nu declanșează la această valoare. Protecția circuitului și dimensionarea conductorului se stabilesc separat; valoarea nominală a bornei nu ține locul acestor criterii.

Adăugarea unei plăci terminale presupuse obligatorii. Carcasa clemei TSKA35 este închisă lateral și nu necesită placă de închidere. Numărul bornelor și piesele pentru fixarea șirului se aleg după configurația tabloului, fără a confunda fixarea mecanică cu închiderea carcasei.

Întrebări frecvente despre clema șir industrială

Clema șir industrială TSKA35 se poate monta pe șină?

Da, clema șir industrială TSKA35 se fixează pe șină de montaj. Această dispunere permite gruparea bornelor în tablouri de distribuție sau comandă, cu loc pentru marcaje și pentru traseele conductoarelor. Fixarea ansamblului poate folosi elementul compatibil RE1.

Este necesar un capac terminal pentru clema TSKA35?

Nu, clema TSKA35 are carcasa închisă pe ambele laturi. Nu necesită placă terminală la capătul șirului. Această caracteristică privește închiderea laterală a clemei și nu elimină piesele de fixare necesare ansamblului de borne.

TSKA35 poate conecta un conductor din aluminiu?

Clema de fază TSKA35 este destinată conductoarelor din cupru cu profil circular. Simplul fapt că un conductor din aluminiu încape în deschiderea bornei nu confirmă compatibilitatea materialului. Pentru selectarea conexiunii contează materialul, tipul firului și secțiunea lui.
