Clema sir industriala faza TRACON TSKA70 25-70mm2 192A 1000VAC gri

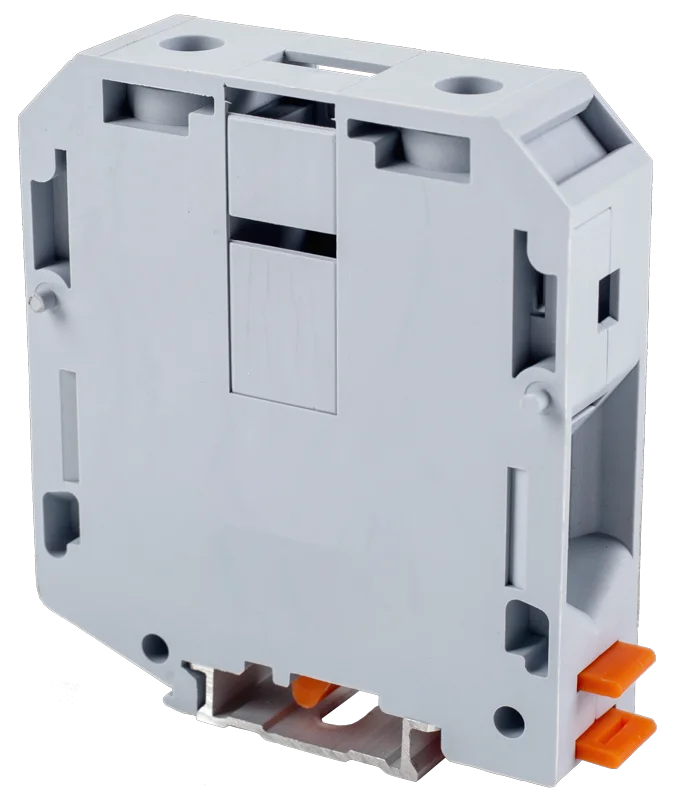

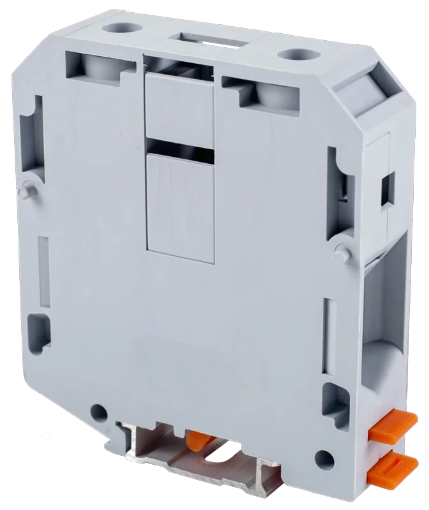

Clema șir industrială TRACON TSKA70 este o clemă de fază gri cu conexiune prin șurub, pentru conductoare din cupru montate în tablouri electrice industriale. Fixarea pe șină ajută la organizarea conexiunilor din circuitele de putere, iar carcasa închisă lateral permite formarea șirului fără placă terminală pentru această clemă.

Clemă șir industrială pentru conexiuni de fază pe șină

Clema de fază TRACON TSKA70 asigură un punct de conectare pentru conductoare din cupru cu profil circular. Poate fi integrată în tablouri industriale de distribuție, comandă și măsură, unde bornele grupate pe șină fac mai ușor de urmărit traseele electrice ale circuitelor.

Carcasa gri permite recunoașterea zonei de conexiuni de fază. Marcajele J10 compatibile cu clema pot identifica fiecare bornă în parte, astfel încât poziția din șir să poată fi corelată cu schema tabloului. Culoarea și marcajul au roluri complementare: una indică funcția, celălalt arată conexiunea exactă.

Clema are conexiune cu șurub și poate fi montată pe șina ansamblului de borne. Această dispunere ajută la păstrarea punctelor de legătură într-o zonă accesibilă. Traseele conductoarelor și spațiul pentru manipularea lor trebuie luate în calcul odată cu lungimea disponibilă pe șină.

Conductor rigid sau flexibil în domeniul 25-70mm²

Clema șir TRACON TSKA70 acceptă conductoare rigide din cupru de 25-70mm² și conductoare flexibile cu ferulă în același domeniu. Pentru această variantă, un conductor de 25mm² se află la limita inferioară, iar unul de 70mm² la limita superioară a domeniului de conectare.

Secțiunea nu descrie singură întreaga conexiune: conductorul trebuie să fie din cupru, cu profil circular, și să fie pregătit pentru tipul de bornă utilizat. Un conductor cu secțiune în afara domeniului nu devine potrivit prin strângerea suplimentară a șurubului. Identificarea variantei TSKA70 se face după cod și după intervalul admis pentru conductoare.

Curentul nominal al clemei este de 192A, iar tensiunea nominală este de 1000VAC. Aceste valori caracterizează borna de conexiune. Curentul admisibil al conductorului și protecția circuitului se stabilesc pentru instalația în care va fi folosită; valoarea de pe clemă nu este un prag de declanșare.

Clemă șir industrială cu repere pentru pregătirea conductorului

Clema de fază TSKA70 folosește conexiune prin șurub, iar lungimea de dezizolare este de 2.35cm. Cuplul maxim de strângere este de 1.8Nm. Aceste repere permit pregătirea conexiunii pentru modelul exact, fără deducerea cuplului din secțiunea conductorului.

Încadrarea în tablou fără capac terminal

Clema șir TRACON TSKA70 are lățimea de 2.02cm, lungimea de 7.07cm și înălțimea de 7.65cm. Lățimea contează la calcularea spațiului ocupat de fiecare bornă pe șină. Lungimea și înălțimea ajută la stabilirea locului rămas pentru conductoare și pentru accesul la punctele de strângere.

Carcasa este închisă pe ambele laturi și nu necesită placă terminală. Această construcție simplifică alcătuirea capătului de șir pentru clema TSKA70. Elementele de fixare ale ansamblului și eventualele marcaje au funcții separate de închiderea carcasei și se aleg după configurația tabloului.

Corpul din poliamidă are proprietăți de autostingere UL94 V0. Intervalul temperaturii de funcționare este de la -30°C la 90°C. Clasificarea privește comportarea materialului la încercarea de inflamabilitate și nu descrie nivelul de protecție al tabloului în ansamblu.

Erori frecvente la alegerea unei cleme șir industriale

Alegerea unui conductor de 95mm² pentru clema șir industrială TSKA70. Domeniul de conectare este 25-70mm² atât pentru conductorul rigid, cât și pentru cel flexibil cu ferulă. Un conductor de 95mm² depășește limita admisă pentru această bornă.

Tratarea valorii de 192A ca protecție la supracurent. Clema TSKA70 realizează o conexiune electrică și nu declanșează la această valoare. Curentul nominal al bornei, conductorul și aparatul de protecție au roluri diferite în circuit.

Adăugarea unui capac terminal pentru o carcasă deja închisă. Clema TSKA70 este închisă lateral și nu necesită placă de închidere. Stabilirea pieselor necesare la capătul șirului ține cont de construcția acestei borne și de fixarea ansamblului pe șină.

Întrebări frecvente despre clema șir industrială

Ce secțiuni acceptă clema șir industrială TSKA70?

Clema șir industrială TSKA70 acceptă conductoare din cupru de 25-70mm². Domeniul este indicat atât pentru conductoare rigide, cât și pentru conductoare flexibile cu ferulă. Limita de 70mm² privește conexiunea în această bornă.

Se poate folosi un conductor din aluminiu cu TSKA70?

Clema de fază TSKA70 este destinată conductoarelor din cupru cu profil circular. Un conductor din aluminiu nu este confirmat pentru această conexiune doar pentru că ar încăpea fizic în bornă. Materialul trebuie să corespundă utilizării clemei.

TSKA70 necesită placă la capătul șirului?

Nu, clema TSKA70 are carcasa închisă pe ambele laturi. Închiderea laterală face inutilă o placă terminală pentru acest model. Marcajele J10, dacă sunt folosite, servesc identificării bornelor și nu înlocuiesc elementele de fixare ale ansamblului.
