Clema sir industriala nul TRACON TSKA16-K 16mm2 101A 800VAC albastra

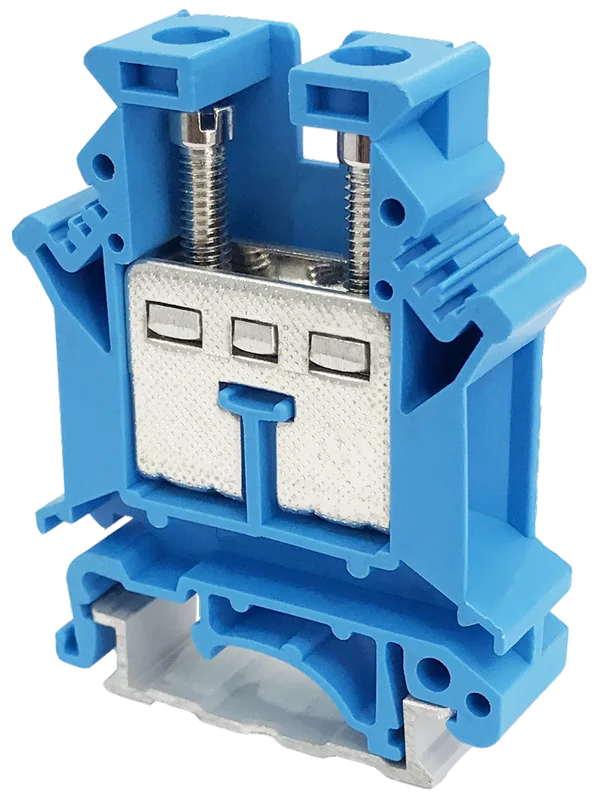

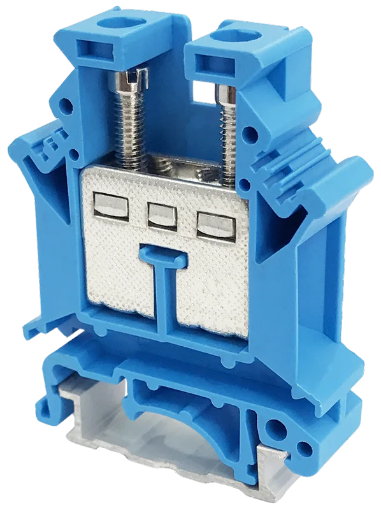

Clema șir industrială TRACON TSKA16-K este o clemă de nul albastră, cu conectare prin șurub, destinată conductoarelor din cupru din tablouri electrice industriale. Culoarea carcasei permite recunoașterea vizuală a conexiunilor de nul, iar fixarea pe șină ajută la gruparea bornelor într-o zonă organizată a tabloului.

Clemă șir industrială pentru identificarea conexiunilor de nul

Clema de nul TRACON TSKA16-K este potrivită pentru realizarea legăturilor electrice din circuite industriale de comandă, măsură și putere. Carcasa albastră indică destinația pentru conductorul neutru și oferă un reper vizual atunci când în același tablou există numeroase puncte de conectare.

Într-un ansamblu de borne, identificarea prin culoare ajută la recunoașterea funcției conexiunii. Marcarea individuală completează această identificare atunci când trebuie urmărit circuitul exact. Astfel, culoarea arată destinația pentru nul, iar inscripția aplicată bornei permite asocierea cu schema electrică a tabloului.

Clema are două puncte de conectare, cu strângere prin șurub. Legătura dintre conductoare se realizează în interiorul clemei, într-o carcasă izolantă. Fixarea pe șină permite alinierea bornelor și organizarea punctelor de intrare și ieșire ale circuitelor.

Conectarea conductoarelor rigide și flexibile

Clema șir TRACON TSKA16-K acceptă conductoare rigide din cupru de 2.5-25mm² și conductoare flexibile de 4-16mm². Domeniul de conectare diferă în funcție de construcția conductorului, astfel încât secțiunea trebuie citită împreună cu tipul firului utilizat.

Pentru un conductor flexibil de 16mm², secțiunea se află în domeniul admis. Pentru un conductor rigid de 25mm², compatibilitatea rezultă din domeniul destinat conductoarelor masive. Un fir flexibil de 25mm² depășește însă limita corespunzătoare acestei construcții, chiar dacă aceeași valoare este admisă pentru conductorul rigid.

Clemă șir industrială cu repere precise pentru strângere

Clema de nul TSKA16-K utilizează șuruburi M4 și are cuplul maxim de strângere de 1.2Nm. Lungimea de dezizolare este de 1.1cm. Aceste repere permit pregătirea capătului conductorului și strângerea conexiunii în limitele specifice clemei, fără alegerea unei valori numai după dimensiunea aparentă a șurubului.

Încadrarea în tablou și închiderea capătului de șir

Clema șir TRACON TSKA16-K are dimensiunile de 1.25x4.25x5.3cm, corespunzătoare lățimii, lungimii și înălțimii. Lățimea de 1.25cm contează la calcularea spațiului ocupat de șirul de borne. În jurul clemelor rămâne necesar spațiul pentru traseele conductoarelor și accesul la conexiuni.

Montajul este compatibil cu șina omega de 3.5x0.75cm și cu șina C de 3.2x1.5cm. La capătul șirului, latura deschisă a clemei se închide cu capacul terminal VL16. Capacul completează configurația laterală a ansamblului și trebuie luat în calcul separat de numărul bornelor.

Carcasa din poliamidă are proprietăți de autostingere UL94 V0, iar elementele conductoare sunt găzduite în interiorul acesteia. Materialul îndeplinește rolul de izolare și susținere a conexiunilor. Clasificarea UL94 V0 privește comportarea materialului la încercarea de inflamabilitate.

Erori frecvente la alegerea unei cleme șir industriale

Alegerea clemei șir industriale numai după curentul nominal. Valoarea de 101A caracterizează clema TSKA16-K și nu stabilește automat curentul admisibil al cablului. Secțiunea conductorului și condițiile de instalare rămân criterii separate pentru dimensionarea circuitului.

Confundarea domeniilor pentru conductor rigid și flexibil. Limita de 25mm² a clemei TSKA16-K se aplică firului rigid. Pentru flexibil, limita superioară este de 16mm². Aplicarea aceleiași secțiuni maxime ambelor construcții poate duce la comandarea unei cleme nepotrivite conductorului.

Omiterea închiderii laterale la capătul șirului. Clema de nul TSKA16-K are o latură deschisă, care necesită capac terminal VL16 la terminarea ansamblului. Fără această piesă, partea laterală rămâne neînchisă.

Întrebări frecvente despre clema șir industrială

Clema șir industrială TSKA16-K permite unirea mai multor borne?

Clema șir industrială TSKA16-K este compatibilă cu puntea centrală USF16 pentru zece module și cu legătura laterală SF140. Interconectarea este utilă când mai multe borne trebuie să aibă potențial comun, în configurația circuitului respectiv.

Ce marcaje se potrivesc pe clema TSKA16-K?

Clema de nul TSKA16-K este compatibilă cu marcajele J10. Inscripționarea ajută la diferențierea bornelor albastre între ele și la identificarea circuitului exact. Marcajele și celelalte accesorii compatibile nu sunt implicit incluse în livrare.

Clema TSKA16-K întrerupe circuitul la supracurent?

Clema de nul TSKA16-K nu are funcție de declanșare. Curentul nominal de 101A și tensiunea nominală de 800VAC sunt parametri ai conexiunii, fără a transforma clema într-un aparat de protecție. Întreruperea la supracurent aparține dispozitivului de protecție al circuitului.
