Clema sir industriala nul TRACON TSKA50-K albastra 16-50mm2 150A

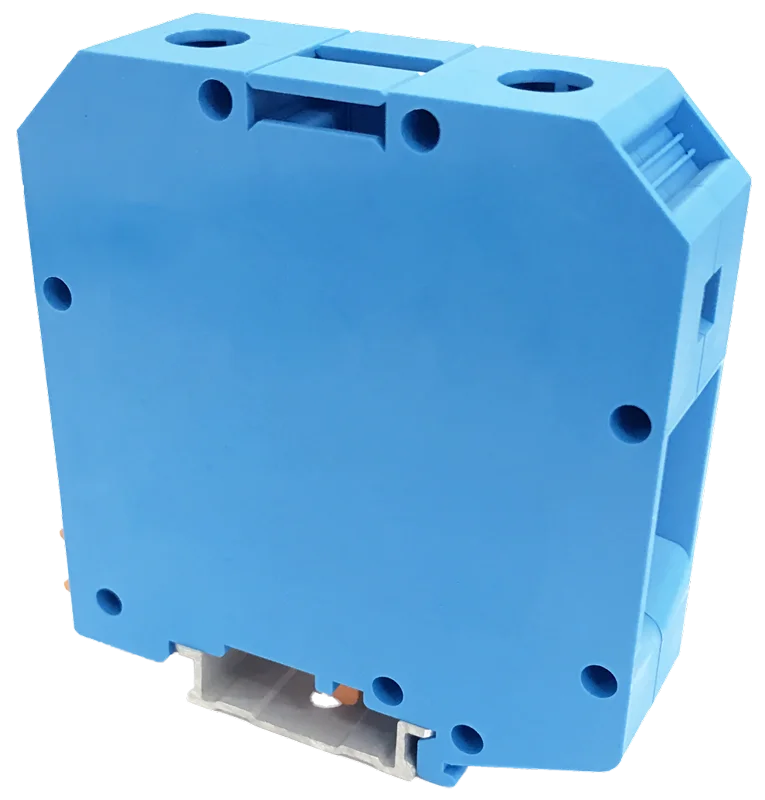

Clema sir industriala nul TRACON TSKA50-K este o bornă albastră cu șurub, destinată conectării conductoarelor de nul pe șină de montaj. Cele două puncte de conectare permit realizarea unei legături pentru același circuit de nul. Culoarea albastră ajută la identificarea bornei în ansamblul de cleme dintr-un tablou electric.

Ce conductoare se pot conecta

Clema sir industriala nul TRACON TSKA50-K acceptă conductoare rigide cu secțiuni între 16 și 50 mm². Pentru conductoarele flexibile prevăzute cu manșon terminal, intervalul este de 25–50 mm². Cele două intervale trebuie urmărite separat la alegerea clemei: limita inferioară de 16 mm² se aplică unui conductor rigid, nu unui conductor flexibil cu manșon.

Conectarea se face prin strângere cu șurub. Borna are două puncte de prindere, câte unul pentru fiecare capăt al legăturii. Acestea nu trebuie interpretate ca două circuite independente sau ca o capacitate de curent dublă.

Utilizare în tablou și alegerea spațiului

Clema se poate integra pe o șină de montaj într-un tablou electric, alături de celelalte borne ale instalației. Este utilă atunci când conductorul de nul trebuie conectat într-un punct identificabil și accesibil pentru verificarea legăturii. Varianta albastră indică destinația pentru nul; conectarea conductorului de protecție necesită o clemă destinată acelei funcții.

Curentul nominal al modelului este de 150 A, iar tensiunea nominală este de 1000 V AC. Verifică aceste valori împreună cu secțiunea și tipul conductorului, configurația circuitului și condițiile de montaj. Clema are aproximativ 2.05 cm lățime, 7.1 cm adâncime și 7.6 cm înălțime. Lățimea contează mai ales când mai multe cleme sunt așezate una lângă alta, iar adâncimea și înălțimea trebuie corelate cu spațiul disponibil în tablou.

Pregătirea conexiunii

Înainte de montaj, identifică tipul conductorului și secțiunea sa reală. Pentru un conductor flexibil, alege un manșon terminal potrivit conductorului și respectă intervalul de 25–50 mm² al acestei variante. Izolația se îndepărtează pe o lungime de 2.4 cm, astfel încât partea conductoare să intre în zona de prindere fără fire expuse inutil în exterior.

Șurubul de conectare este de tip M6, iar cuplul maxim de strângere este de 2.5 Nm. O strângere controlată și o verificare a poziției conductorului ajută la obținerea unei legături corecte. După instalare, identificarea circuitului și accesul la borne fac mai ușoare verificările ulterioare.

Erori frecvente

• Alegerea secțiunii după un singur interval. Pentru conductorul rigid este permis intervalul 16–50 mm², în timp ce conductorul flexibil cu manșon trebuie să fie în intervalul 25–50 mm².
• Folosirea clemei de nul pentru protecție. TSKA50-K este varianta albastră pentru conductorul de nul. Conductorul de protecție se conectează printr-o bornă adecvată funcției PE.
• Tratarea celor două puncte ca ieșiri pentru circuite independente. Ele realizează o legătură prin aceeași clemă; configurația circuitelor trebuie stabilită separat în proiectul tabloului.
• Ignorarea spațiului de lucru din jurul clemei. Dimensiunile corpului trebuie completate cu loc suficient pentru introducerea conductoarelor, strângerea șuruburilor și verificarea conexiunilor.

Întrebări frecvente

Se poate monta TSKA50-K într-un tablou electric?
Da. Clema este concepută pentru montaj pe șină și poate fi folosită pentru conectarea conductorului de nul, cu respectarea caracteristicilor circuitului și a spațiului disponibil.

Pot conecta un conductor flexibil de 16 mm² cu manșon?
Nu în intervalul specificat pentru această variantă. Pentru conductor flexibil cu manșon, secțiunea admisă începe de la 25 mm².

Ce reprezintă valoarea de 150 A?
Este curentul nominal al clemei. Cele două puncte de conectare nu transformă această valoare în 150 A pentru fiecare punct separat.

Este clema potrivită pentru conductorul de protecție?
TSKA50-K este destinată nulului. Pentru conductorul de protecție se alege o clemă PE corespunzătoare.
