Clema sir industriala protectie PE TRACON TSKA16JD 16mm2 101A verde-galben

Clema șir industrială TRACON TSKA16JD este o clemă de protecție PE verde-galben, cu strângere prin șurub, destinată conectării conductoarelor din cupru la șina împământată. În tablouri electrice industriale, permite organizarea legăturilor de protecție și identificarea lor vizuală în ansamblul de borne.

Clemă șir industrială pentru legătura PE la șină

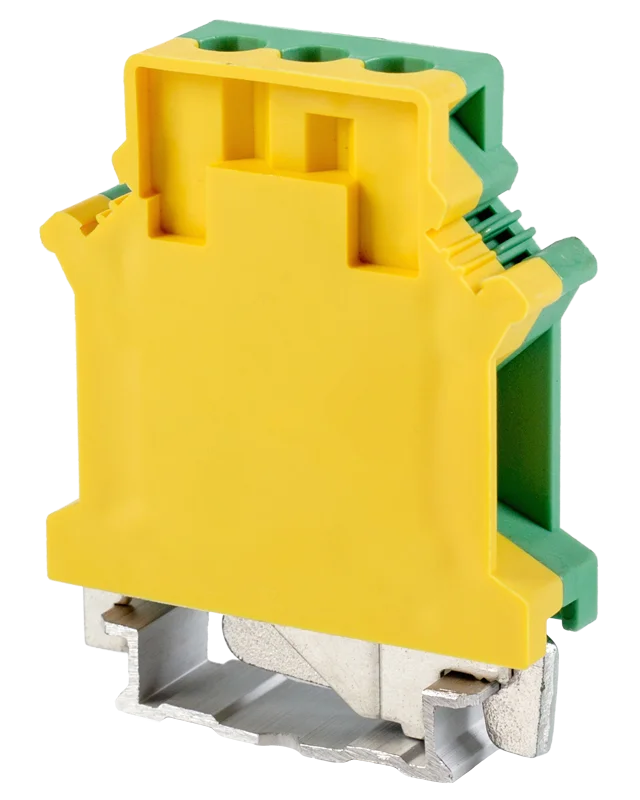

Clema de protecție TRACON TSKA16JD realizează legătura electrică și mecanică dintre conductoarele de protecție și șina de montaj împământată. Șina participă la traseul electric al conexiunii PE, astfel încât împământarea ei face parte din condițiile de utilizare ale clemei.

Carcasa verde-galben face recognoscibile punctele de protecție într-un tablou cu multe legături. Culoarea ajută la identificarea funcției, iar marcarea individuală permite urmărirea bornei în schema electrică. Aceste două repere sunt utile când mai multe conductoare de protecție ajung în aceeași zonă a ansamblului.

Clema este potrivită pentru conexiuni de protecție în tablouri industriale de distribuție, comandă și măsură. La extinderea șirului de borne, codul TSKA16JD identifică varianta cu funcție PE. Destinația conexiunii trebuie păstrată și atunci când bornele sunt grupate după poziția circuitelor din tablou.

Conectarea conductoarelor din cupru după tip și secțiune

Clema șir TRACON TSKA16JD acceptă conductoare flexibile cu ferulă de 4-16mm² și conductoare rigide de 2.5-25mm². Sunt admise conductoare din cupru cu profil circular. Construcția firului și pregătirea capătului contează alături de secțiune pentru încadrarea în domeniul de conectare.

Un conductor flexibil cu ferulă de 16mm² se încadrează în limita superioară pentru această construcție. Pentru conductorul rigid, limita superioară ajunge la 25mm². Domeniul mai larg al conductorului rigid nu permite utilizarea unui fir flexibil de aceeași secțiune maximă.

Clemă șir industrială cu două puncte de conectare cu șurub

Clema de protecție TSKA16JD are două puncte de conectare cu șurub. Șuruburile sunt M4, lungimea de dezizolare este de 1.1cm, iar cuplul maxim de strângere este de 1.2Nm. Pregătirea capătului conductorului și strângerea conexiunii au astfel valori specifice, care nu se aleg numai după aspectul clemei.

Integrarea în șirul de borne și spațiul ocupat

Clema șir TRACON TSKA16JD are lățimea de 1.25cm, lungimea de 4.3cm și înălțimea de 5.25cm. Lățimea ajută la stabilirea spațiului ocupat pe șină, iar celelalte dimensiuni permit evaluarea încadrării în tablou. La organizarea ansamblului se adaugă spațiul necesar conductoarelor și accesului la conexiuni.

Clema de protecție nu necesită placă de închidere. Pentru identificarea bornelor sunt compatibile marcajele J10, iar pentru fixarea șirului este indicat elementul RE1. Accesoriile se aleg după funcția necesară în ansamblu; compatibilitatea lor nu înseamnă includerea automată în livrare.

Carcasa este realizată din poliamidă cu proprietăți de autostingere UL94 V0. Temperatura de funcționare este cuprinsă între -30°C și 90°C. Intervalul privește utilizarea clemei în mediul respectiv, iar clasificarea UL94 V0 descrie comportarea materialului la încercarea de inflamabilitate.

Erori frecvente la alegerea unei cleme șir industriale

Alegerea clemei șir industriale fără identificarea legăturii la șină. Clema TSKA16JD are funcție de protecție PE și realizează o conexiune electrică la șina împământată. Utilizarea pentru un circuit care trebuie să rămână izolat de șină schimbă destinația conexiunii.

Aplicarea limitei de 25mm² conductorului flexibil. Această valoare este admisă pentru conductorul rigid. La clema TSKA16JD, conductorul flexibil cu ferulă trebuie să se încadreze între 4 și 16mm². Citirea secțiunii fără tipul conductorului poate duce la o alegere incompatibilă.

Considerarea șinei doar un suport mecanic. La clema de protecție TSKA16JD, șina face parte din legătura electrică PE. Fixarea pe o șină fără continuitate la pământ nu asigură funcția de conectare la împământare pentru care este destinată clema.

Întrebări frecvente despre clema șir industrială

Clema șir industrială TSKA16JD poate conecta aluminiu?

Clema șir industrială TSKA16JD este destinată conductoarelor din cupru cu profil circular. Încadrarea unui conductor din aluminiu în deschiderea bornei nu confirmă compatibilitatea electrică a materialului. Alegerea trebuie să respecte atât materialul, cât și construcția și secțiunea conductorului.

Ce indică valoarea de 101A la clema TSKA16JD?

Valoarea de 101A este curentul nominal al clemei de protecție TSKA16JD. Nu reprezintă un prag de declanșare, deoarece clema nu întrerupe automat circuitul. Funcția sa este realizarea conexiunii de protecție la șina împământată.

Sunt necesare punți între clemele TSKA16JD pentru legătura PE?

Legătura PE a clemei TSKA16JD se realizează prin contactul cu șina împământată. Construcția folosește această legătură electrică la șină, iar accesoriile de punțare ale bornelor izolate nu trebuie presupuse compatibile doar pentru că aparțin aceleiași familii.
