Clema sir industriala protectie PE TRACON TSKA35JD 35mm2 150A verde-galben

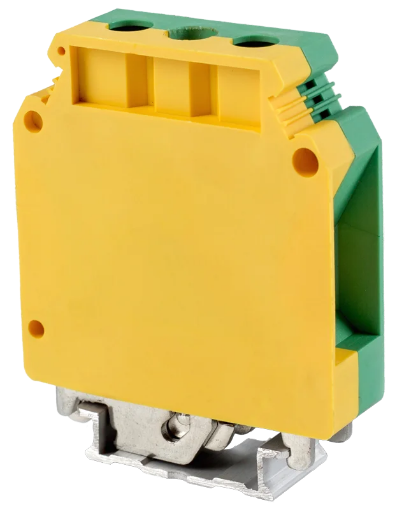

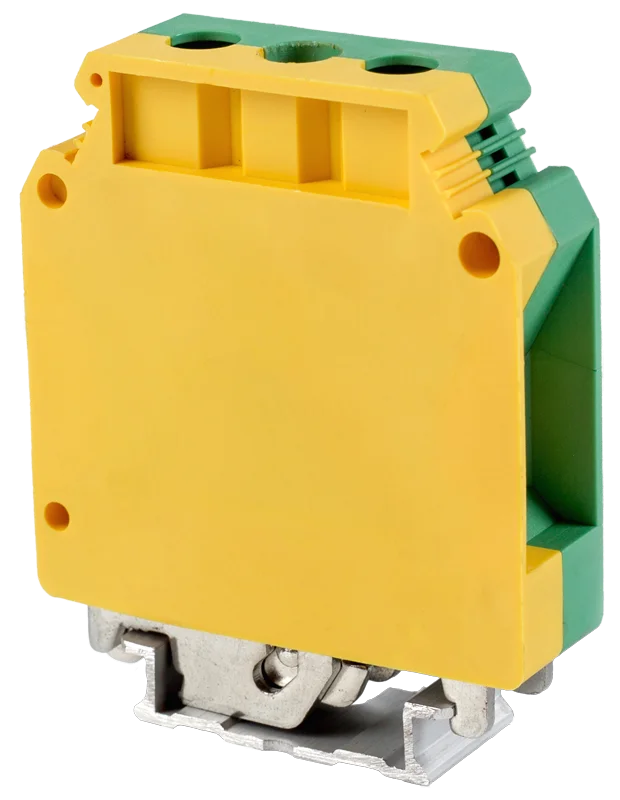

Clema șir industrială TRACON TSKA35JD este o clemă de protecție PE verde-galben, cu conexiune prin șurub, pentru conductoare din cupru montate în tablouri electrice. Fixată pe șina împământată, creează legătura electrică și mecanică a conductorului de protecție și face ușor de recunoscut destinația acestei conexiuni.

Clemă șir industrială pentru legătura PE la șină

Clema de protecție TRACON TSKA35JD leagă conductorul PE de șina metalică împământată pe care este fixată. Șina participă la circuitul de protecție, astfel încât montajul clemei și continuitatea legăturii șinei la pământ au rol electric, pe lângă susținerea mecanică a ansamblului.

Într-un tablou de distribuție sau comandă, conductorii de protecție pot fi grupați într-un șir de borne dedicat. Carcasa verde-galben ajută la recunoașterea funcției PE atunci când tabloul conține multe conexiuni. Identificarea individuală a fiecărei borne rămâne utilă pentru a urmări circuitul corespunzător în schema instalației.

TSKA35JD este o clemă de legătură pentru conductoare de protecție. Curentul nominal de 150A caracterizează borna, fără a desemna un prag de declanșare. Alegerea conexiunii se face după destinația PE, materialul conductorului, construcția lui și secțiunea care trebuie prinsă în clemă.

Domenii distincte pentru conductoare rigide și flexibile

Clema șir TRACON TSKA35JD acceptă conductoare rigide din cupru între 0.75 și 50mm². Pentru conductoare flexibile cu ferulă, domeniul este între 0.75 și 35mm². Valorile maxime diferă, deși ambele tipuri de conductoare se conectează prin șurub.

Un conductor flexibil cu ferulă de 35mm² se află la limita superioară a domeniului admis pentru acest tip de fir. Un conductor rigid de 50mm² se încadrează în domeniul său. Secțiunea de 50mm² nu devine compatibilă și pentru un fir flexibil numai pentru că apare în datele clemei.

Conductoarele conectate sunt din cupru și au profil circular. Materialul conductorului este o condiție separată de diametrul care încape în bornă. O potrivire mecanică aparentă nu confirmă, singură, compatibilitatea electrică a unui alt material.

Clemă șir industrială cu valori precise pentru conexiunea cu șurub

Clema de protecție TSKA35JD utilizează șuruburi M6. Lungimea de dezizolare este de 1.6cm, iar cuplul maxim de strângere este de 2.5Nm. Aceste repere privesc pregătirea capătului conductorului și strângerea lui în bornă; dimensiunea șurubului, singură, nu stabilește cuplul.

Poziționarea în tablou și identificarea bornelor

Clema șir TRACON TSKA35JD are lățimea de 1.6cm, lungimea de 5.5cm și înălțimea de 5.1cm. Lățimea contează la stabilirea spațiului ocupat pe șină de fiecare bornă. Lungimea și înălțimea ajută la încadrarea ansamblului, împreună cu spațiul necesar traseelor conductoarelor.

Carcasa nu necesită placă de închidere. Clema este compatibilă cu marcajele J10 pentru identificarea individuală, iar elementul RE1 este indicat pentru fixarea șirului. Aceste accesorii au funcții diferite: marcajul arată care este conexiunea, în timp ce elementul de fixare susține ansamblul de borne.

Carcasa din poliamidă are proprietăți de autostingere UL94 V0. Intervalul temperaturii de funcționare este de la -30°C la 90°C. Clasificarea materialului se referă la comportarea lui la încercarea de inflamabilitate și nu descrie protecția întregului tablou.

Erori frecvente la alegerea unei cleme șir industriale

Alegerea clemei șir industriale ca bornă izolată de șină. TSKA35JD este destinată legăturii PE și conectează electric conductorul de protecție cu șina împământată. Folosirea ei pentru o legătură care trebuie izolată de șină schimbă funcția circuitului.

Aplicarea limitei de 50mm² unui conductor flexibil. Limita aceasta aparține conductoarelor rigide. Pentru TSKA35JD, conductorul flexibil cu ferulă are limita superioară de 35mm². Verificarea doar a secțiunii maxime, fără tipul firului, poate duce la o alegere nepotrivită.

Presupunerea că fixarea pe orice șină realizează împământarea. La clema de protecție TSKA35JD, șina este parte a traseului electric PE. Pentru a îndeplini această funcție, șina pe care este montată clema trebuie să aibă continuitate la pământ.

Întrebări frecvente despre clema șir industrială

Clema șir industrială TSKA35JD se poate monta în tablou?

Da, clema șir industrială TSKA35JD se montează pe șină în tablouri electrice. Este destinată conexiunilor conductorului de protecție din ansambluri industriale de distribuție și comandă, unde șina împământată participă la legătura PE.

Este necesară o placă terminală pentru TSKA35JD?

Nu, clema de protecție TSKA35JD nu necesită placă de închidere. Marcajele J10 și elementul RE1 au alte roluri în ansamblu: identificarea bornelor și fixarea șirului. Compatibilitatea lor nu înseamnă că sunt incluse împreună cu clema.

Poate clema TSKA35JD să înlocuiască o siguranță automată?

Nu, clema TSKA35JD realizează o conexiune PE și nu declanșează la supracurent. Valoarea nominală de 150A caracterizează clema. Funcția ei în tablou este legătura conductorului de protecție la șina împământată.
