Clema sir industriala protectie TRACON TSKA6JD PE 6mm2 verde-galben

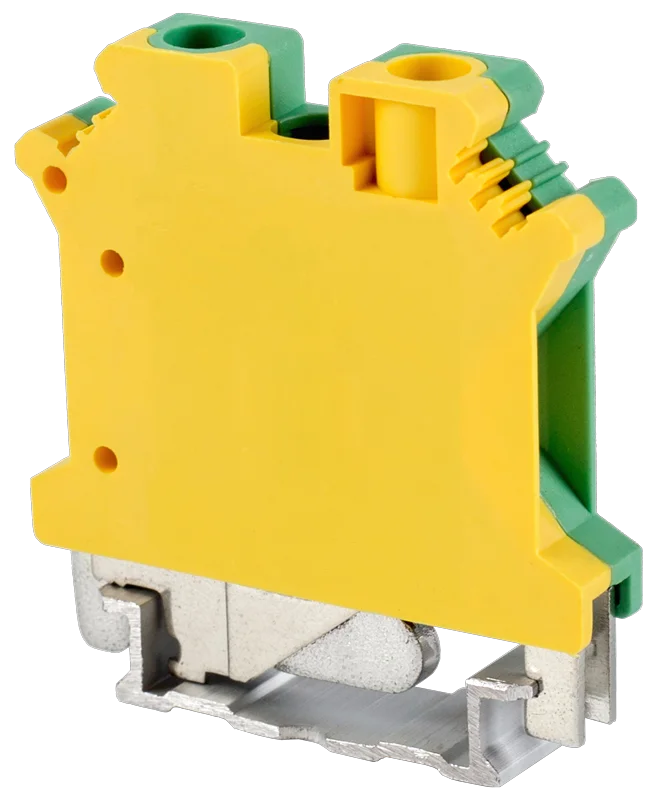

Clema șir industrială TRACON TSKA6JD este o clemă de protecție cu șurub, destinată conectării conductoarelor din cupru la șina de montaj împământată. Carcasa verde-galben identifică funcția de protecție și ajută la recunoașterea conexiunilor PE în tablouri electrice industriale de distribuție, măsură și comandă.

Clemă șir industrială pentru legătura de protecție la șină

Clema de protecție TRACON TSKA6JD realizează legătura electrică și mecanică dintre conductorul de protecție și șina împământată pe care este fixată. Șina participă astfel la conexiunea de protecție, iar montajul are atât rol de susținere, cât și rol electric. Continuitatea legăturii la pământ a șinei este o condiție esențială pentru această utilizare.

Într-un tablou cu numeroase conexiuni, identificarea verde-galben permite recunoașterea vizuală a punctelor destinate protecției. Funcția clemei rămâne aceeași indiferent de poziția ocupată în șir. La extinderea unui ansamblu de borne, codul TSKA6JD identifică exact componenta necesară pentru legătura de protecție.

Conectarea conductoarelor din cupru în funcție de construcție

Clema șir TRACON TSKA6JD acceptă conductoare flexibile cu ferulă între 0.2 și 6mm² și conductoare rigide între 0.2 și 10mm². Limita superioară diferă în funcție de construcția conductorului. Pentru comandă contează atât secțiunea, cât și faptul că firul este rigid sau flexibil cu capăt pregătit.

De exemplu, un conductor flexibil cu ferulă de 6mm² se încadrează în domeniul admis. Pentru un conductor rigid de 10mm², încadrarea se face în domeniul destinat conductoarelor masive. Secțiunea de 10mm² nu se transferă automat unui conductor flexibil, chiar dacă ambele fire sunt din cupru.

Clemă șir industrială cu două puncte de conectare

Clema de protecție TSKA6JD are două puncte de conectare cu șurub. Șuruburile sunt M4, lungimea de dezizolare este de 1cm, iar cuplul maxim de strângere este de 1.2Nm. Aceste valori permit pregătirea capătului conductorului și strângerea conexiunii în limitele specifice clemei.

Integrarea în spațiul disponibil din tablou

Clema șir TRACON TSKA6JD are lățimea de 0.85cm, lungimea de 4.3cm și înălțimea de 4.6cm. Lățimea contează la stabilirea spațiului ocupat de șirul de borne, în timp ce lungimea și înălțimea ajută la evaluarea încadrării în ansamblu. Spațiul pentru conductoare se adaugă gabaritului clemei. La planificarea amplasării, accesul la șuruburi și traseul firelor contează alături de dimensiunile carcasei, mai ales într-un tablou cu multe conexiuni apropiate.

Carcasa este realizată din poliamidă cu proprietăți de autostingere UL94 V0. Intervalul temperaturii de lucru este de la -30°C la 90°C. Clasificarea materialului descrie comportarea la încercarea de inflamabilitate și nu reprezintă o protecție a întregului tablou împotriva incendiului.

Erori frecvente la alegerea unei cleme șir industriale

Alegerea clemei șir industriale fără identificarea funcției de protecție. Clema TSKA6JD are legătură electrică la șina împământată. Folosirea ei pentru o conexiune care trebuie să rămână izolată de șină schimbă funcția circuitului. Identificarea PE trebuie să corespundă destinației conexiunii.

Aplicarea limitei de 10mm² conductorului flexibil. Confuzia apare atunci când se citește numai secțiunea maximă, fără tipul conductorului. Pentru clema TSKA6JD, domeniul flexibil cu ferulă se oprește la 6mm². Un conductor flexibil de 10mm² depășește acest domeniu.

Considerarea șinei drept simplu suport mecanic. La clema de protecție TSKA6JD, legătura cu șina face parte din traseul electric de protecție. Fixarea pe o șină fără legătură la pământ nu asigură destinația pentru care este concepută clema.

Întrebări frecvente despre clema șir industrială

Clema șir industrială TSKA6JD acceptă conductoare din aluminiu?

Clema șir industrială TSKA6JD este destinată conductoarelor din cupru cu secțiune circulară. Alegerea pentru aluminiu nu este susținută de această utilizare. Materialul conductorului trebuie luat în calcul înaintea secțiunii, deoarece încadrarea dimensională singură nu confirmă o conexiune compatibilă.

Este necesară o placă de închidere pentru clema TSKA6JD?

Clema de protecție TSKA6JD nu necesită placă de închidere. Pentru identificarea conexiunilor este compatibilă cu marcajele J8, iar pentru organizarea șirului este indicat elementul de fixare RE1. Compatibilitatea accesoriilor nu înseamnă că acestea sunt incluse în livrare.

Clema de protecție TSKA6JD declanșează la supracurent?

Clema de protecție TSKA6JD realizează o conexiune electrică și nu are funcție de declanșare. Valoarea nominală de 57A caracterizează clema, fără a reprezenta un prag de întrerupere. Rolul său în tablou este conectarea conductorului de protecție la șina împământată.
