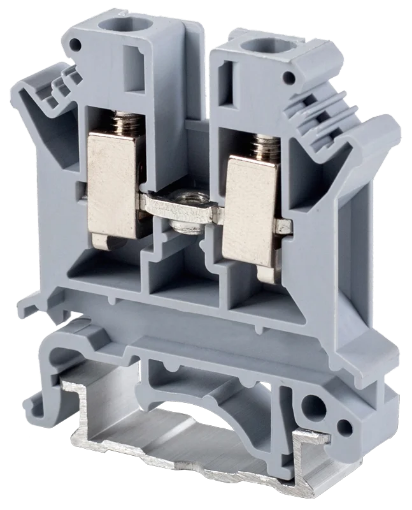

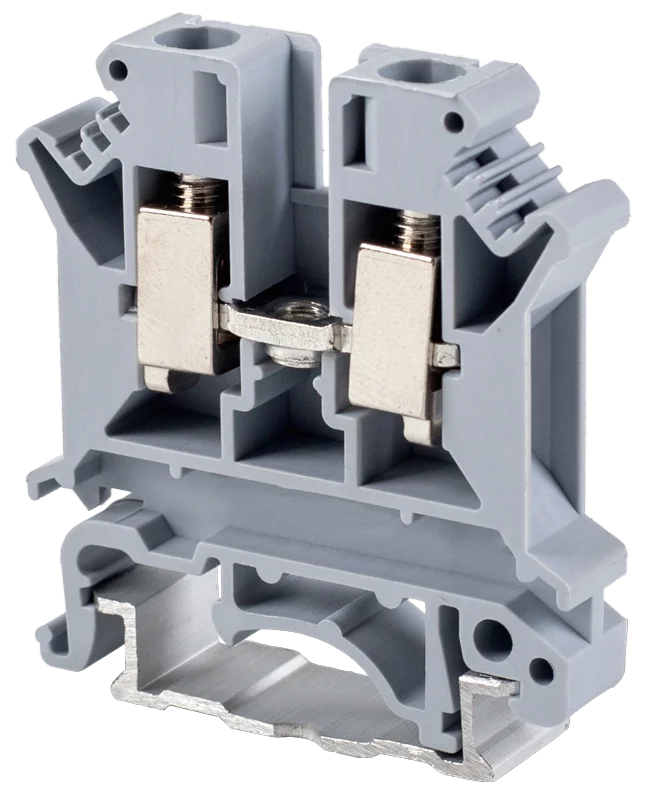

Clema sir industriala TRACON TSKA6 gri cu surub 57A 800V

Clema șir industrială Tracon TSKA6 este o bornă gri cu conexiune prin șurub, destinată conectării conductorilor de fază din cupru în tablouri electrice. Se montează pe șină și permite alcătuirea unui șir de borne pentru circuite de comandă sau de distribuție. Lățimea de 8.5mm ajută la planificarea spațiului ocupat de fiecare clemă în tablou.

Clemă șir cu șurub pentru conductoare din cupru

Clema sir TRACON TSKA6 este potrivită pentru conductoare din cupru cu profil circular. Acceptă conductoare rigide cu secțiuni de la 0.2mm² la 10mm² și conductoare flexibile cu manșon la capăt de la 0.2mm² la 6mm². Diferența dintre aceste limite contează la alegerea clemei: valoarea de 10mm² nu se aplică și conductorului flexibil cu manșon.

Conexiunea se realizează prin șurub, la ambele capete ale clemei. Lungimea de dezizolare este de 10mm, iar momentul maxim de strângere indicat pentru TSKA6 este de 1.2Nm. Pregătirea corectă a conductorului și strângerea potrivită ajută la realizarea conexiunii conform dimensiunilor bornei. Clema are curent nominal de 57A și tensiune nominală de 800V.

Montaj și alcătuirea șirului de borne

Carcasa este din poliamidă, iar elementul de legătură este din cupru nichelat. Clema se poate fixa pe șină omega de 35×7.5mm sau pe șină C de 32×15mm. Dimensiunile sunt de 8.5mm lățime, 42.5mm lungime și 46mm înălțime. La proiectarea tabloului, ia în calcul și spațiul necesar conductoarelor, marcajelor și accesoriilor montate la capătul șirului.

Una dintre fețele carcasei este deschisă pentru montarea clemelor alăturate. Ultima clemă din șir necesită un capac terminal compatibil pentru închiderea acelei fețe. Pentru acest model, capacul terminal compatibil este VL4/10. Capacul este un accesoriu distinct, de verificat la configurarea completă a șirului.

Când alegi TSKA6

Varianta gri este destinată conexiunilor uzuale ale conductorilor de fază. Este utilă în tablouri industriale, circuite de comandă și distribuție în care se dorește organizarea conexiunilor pe șină. Înainte de alegere, verifică secțiunea și construcția conductorului, curentul circuitului, tipul șinei disponibile și numărul de borne necesare. Pentru identificarea circuitelor se pot folosi marcaje compatibile cu familia TSKA.

Accesoriile pentru punți și separare se aleg după schema electrică, nu doar după dimensiunea clemei. Dacă mai multe borne trebuie conectate între ele, stabilește întâi câte poziții vor fi unite și verifică puntea corespunzătoare. Dacă șirul conține circuite distincte, păstrează separarea cerută de proiect.

Erori frecvente

• Aplicarea limitei de 10mm² și conductorului flexibil cu manșon, pentru care limita este de 6mm².
• Omiterea capacului terminal la fața deschisă a ultimei cleme din șir.
• Dezizolarea conductorului la o lungime diferită de cei 10mm necesari pentru această bornă.
• Alegerea unei punți fără verificarea numărului de borne care trebuie conectate.

Întrebări frecvente

Ce secțiune de conductor acceptă TSKA6?

Acceptă conductoare rigide între 0.2mm² și 10mm² sau conductoare flexibile cu manșon la capăt între 0.2mm² și 6mm².

Pe ce șină se montează?

Se poate monta pe șină omega de 35×7.5mm sau pe șină C de 32×15mm.

Este necesar un capac la capătul șirului?

Da. Ultima clemă necesită închiderea feței deschise cu un capac terminal compatibil, precum VL4/10.
