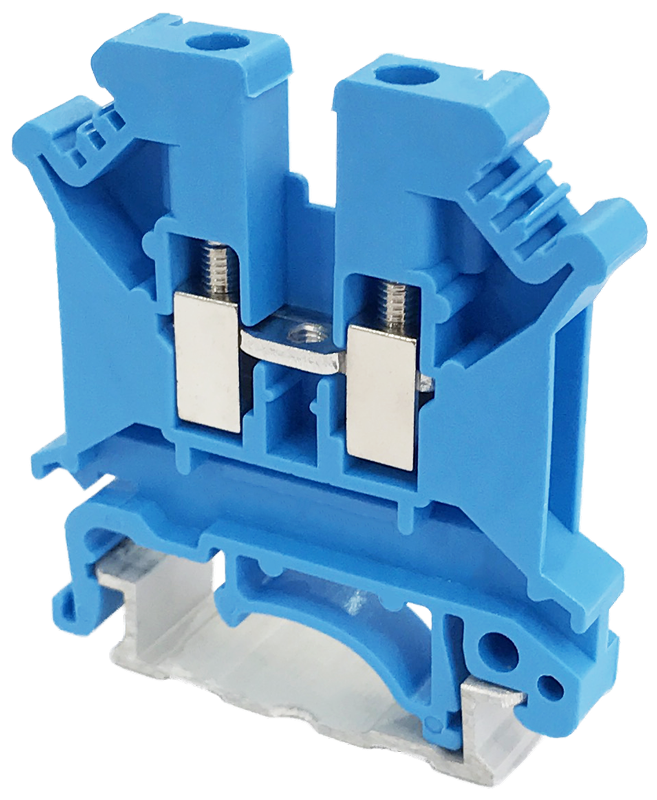

Clema sir nul TRACON TSKA4-K 0.2-4mm2 41A 800VAC albastra

Clema șir nul TRACON TSKA4-K este o clemă industrială cu șurub, pentru conectarea conductorilor neutri din cupru în tablouri de comandă, măsurare și distribuție. Carcasa albastră permite recunoașterea conexiunilor de nul, iar lățimea de 0.65cm ajută la organizarea unui șir de borne într-un spațiu restrâns.

Clemă șir de nul pentru legături organizate în tablou

Clema TRACON TSKA4-K formează un punct de legătură pentru conductorul neutru N. Cele două poziții de conectare permit realizarea continuității electrice prin clemă, în timp ce fixarea pe șină păstrează punctul de conexiune într-o poziție definită. Culoarea albastră ajută la urmărirea traseului neutrului printre celelalte legături din tablou.

Curentul nominal al clemei este de 41A, iar tensiunea nominală este de 800VAC. Aceste valori privesc clema și nu stabilesc automat curentul admisibil al fiecărui conductor conectat. Un conductor se alege și în funcție de secțiune, izolație și condițiile de instalare, astfel încât întregul circuit să corespundă utilizării sale.

Conductori masivi și flexibili în clema șir de nul

Clema șir de nul TRACON TSKA4-K acceptă conductori masivi cu secțiuni între 0.2 și 6mm². Pentru conductorii flexibili echipați cu manșon la capăt, intervalul admis este între 0.2 și 4mm². Construcția conductorului determină astfel limita superioară care se folosește la alegerea conexiunii.

Un conductor masiv de 6mm² se încadrează în domeniul clemei, dar un conductor flexibil cu manșon de aceeași secțiune depășește limita admisă. Într-o lucrare cu mai multe tipuri de conductori, fiecare capăt se raportează la intervalul său. Secțiunea de 4mm² din identificarea comercială nu trebuie interpretată ca singura secțiune acceptată.

Corp îngust pentru folosirea spațiului pe șină

Clema TRACON TSKA4-K are lățimea de 0.65cm, lungimea de 4.3cm și înălțimea de 4.6cm. Lățimea este reperul pentru spațiul ocupat de-a lungul șinei. De exemplu, zece cleme alăturate ocupă 6.5cm numai prin corpurile lor, la care se adaugă spațiul accesoriilor de închidere și fixare.

Montajul este compatibil cu șină omega sau C. Carcasa din poliamidă susține elementele de conexiune și separă electric clemele învecinate. Materialul este autoextingibil conform UL94-V0, clasificare care privește comportamentul carcasei la ardere, fără a atribui întregului tablou o rezistență la foc.

La capătul șirului, partea laterală deschisă se închide cu placa terminală VL4/10. Placa laterală și elementul de fixare au funcții diferite: prima acoperă lateral corpul clemei, iar al doilea împiedică deplasarea șirului pe șină. Pentru TSKA4-K este compatibil elementul de fixare RE1.

Pregătirea capătului pentru conexiunea cu șurub

Clema TRACON TSKA4-K necesită o lungime de dezizolare de 0.8cm. Șurubul este M3, iar cuplul maxim de strângere este de 0.5Nm. Lungimea dezizolată privește porțiunea introdusă în bornă, iar cuplul limitează strângerea mecanismului. Cele două valori ajută la pregătirea conductorului și a sculei de strângere pentru conexiunea respectivă.

Erori frecvente la alegerea unei cleme șir de nul

Alegerea clemei șir de nul după limita pentru conductor masiv

Clema șir de nul TSKA4-K admite maximum 6mm² pentru conductorul masiv și 4mm² pentru cel flexibil cu manșon. Aplicarea limitei de 6mm² ambelor tipuri conduce la o secțiune neadmisă pentru conductorul flexibil. Tipul capătului conectat trebuie asociat cu domeniul corespunzător.

Omiterea plăcii laterale la terminarea șirului

Clema TRACON are o parte laterală deschisă, iar simpla fixare pe șină nu o acoperă. Fără închiderea capătului, șirul rămâne incomplet lateral. Placa VL4/10 se folosește pentru această închidere, fără a fi înlocuită de opritorul mecanic.

Strângerea șurubului peste limita admisă

Clema TSKA4-K are cuplul maxim de 0.5Nm. O strângere mai puternică depășește limita mecanismului și nu reprezintă automat un contact mai bun. Dimensiunea M3 a șurubului nu înlocuiește cuplul specific acestei conexiuni.

Întrebări frecvente despre clema șir de nul

Clema șir de nul TRACON TSKA4-K realizează împământarea prin șină?

Clema șir de nul TRACON TSKA4-K este destinată neutrului N. Șina realizează susținerea mecanică, iar clema nu îndeplinește rolul unei conexiuni pentru conductorul de protecție PE.

Cum poate fi identificat individual punctul de conexiune TSKA4-K?

Clema TSKA4-K este compatibilă cu marcatoarele J6. Marcarea permite asocierea punctului de legătură cu indicativul circuitului, completând identificarea generală a neutrului prin culoarea albastră.

Pot fi interconectate mai multe cleme TRACON de același tip?

Clema TRACON permite interconectarea prin accesorii compatibile precum USF4 și HL4. Acestea formează legături electrice între cleme, în timp ce simpla alăturare pe șină asigură doar poziționarea mecanică.
