Clema sir nul TRACON TSKA6-K albastra surub 57A 800V

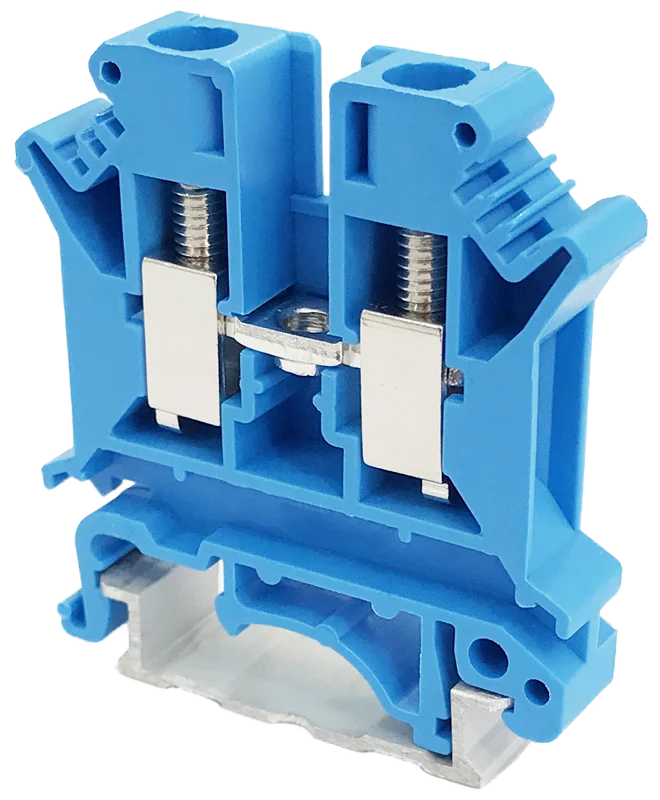

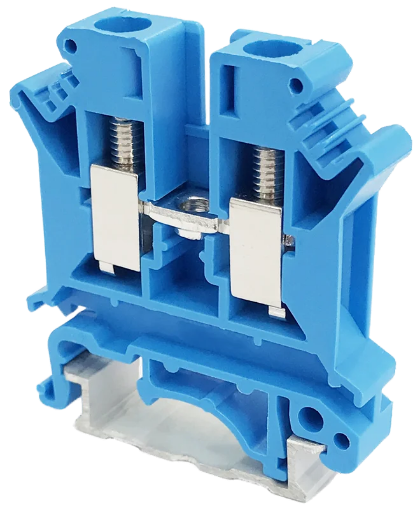

Clema șir nul Tracon TSKA6-K este o bornă industrială albastră, cu conexiune prin șurub, destinată organizării conductorilor neutri din cupru în tablouri electrice. Se montează pe șină alături de celelalte borne ale circuitului. Corpul albastru ajută la distingerea conexiunilor de nul de bornele gri folosite pentru conductoarele de fază.

Clemă șir pentru conductorul neutru

Clema sir nul TRACON TSKA6-K permite conectarea conductoarelor din cupru cu profil circular. Pentru conductoare rigide, intervalul secțiunilor admise este de la 0.2mm² la 10mm². Pentru conductoare flexibile prevăzute cu manșon la capăt, intervalul este de la 0.2mm² la 6mm². La alegere, verifică separat tipul și secțiunea conductorului: limita de 10mm² pentru conductor rigid nu se aplică și celui flexibil cu manșon.

Conexiunea se realizează prin șurub. Lungimea de dezizolare pentru această clemă este de 10mm, iar momentul maxim de strângere este de 1.2Nm. Curentul nominal este de 57A, iar tensiunea nominală este de 800V. Aceste valori trebuie corelate cu cerințele circuitului și cu celelalte componente din tablou.

Montaj pe șină și închiderea șirului

Carcasa din poliamidă adăpostește elementele de contact și este adaptată montajului pe șină omega de 35×7.5mm sau pe șină C de 32×15mm. Clema are lățimea de 8.3mm, lungimea de 43mm și înălțimea de 46mm. La stabilirea spațiului disponibil, ia în calcul și accesul la șuruburi, traseul conductoarelor și accesoriile șirului.

O latură a clemei este deschisă pentru montajul alăturat cu alte borne. Fața expusă a ultimei cleme din șir se închide cu un capac terminal compatibil. Pentru TSKA6-K se poate folosi capacul VL4/10, ales separat la configurarea ansamblului. Culoarea albastră identifică varianta destinată nulului, dar legăturile se execută întotdeauna după schema electrică a tabloului.

Alegerea accesoriilor potrivite

Familia TSKA permite organizarea bornelor cu marcaje, separatoare și punți compatibile. Dacă schema cere conectarea mai multor borne de nul între ele, alege puntea după numărul pozițiilor care trebuie unite și verifică compatibilitatea cu TSKA6-K. Pentru circuite care trebuie păstrate separate, nu monta o punte doar pentru că bornele sunt alăturate și au aceeași culoare.

Înainte de comandă, stabilește câte cleme și câte capace terminale sunt necesare, tipul șinei din tablou și secțiunile reale ale conductoarelor. Varianta TSKA6-K are lățimea de 8.3mm, astfel că spațiul ocupat de un șir se calculează folosind această dimensiune și accesoriile montate la capete.

Erori frecvente

• Aplicarea limitei de 10mm² conductorului flexibil cu manșon, pentru care limita este de 6mm².
• Omiterea capacului terminal la fața deschisă a ultimei cleme.
• Calcularea lățimii după varianta gri TSKA6; modelul albastru TSKA6-K are lățimea de 8.3mm.
• Unirea bornelor cu o punte fără verificarea schemei circuitelor de nul.

Întrebări frecvente

Este varianta pentru nul?

Da. TSKA6-K este varianta albastră destinată conectării conductorului neutru.

Ce conductoare acceptă?

Acceptă conductoare rigide din cupru între 0.2mm² și 10mm² sau conductoare flexibile cu manșon între 0.2mm² și 6mm².

Ce capac se folosește la capătul șirului?

Capacul terminal compatibil indicat pentru această clemă este VL4/10.
