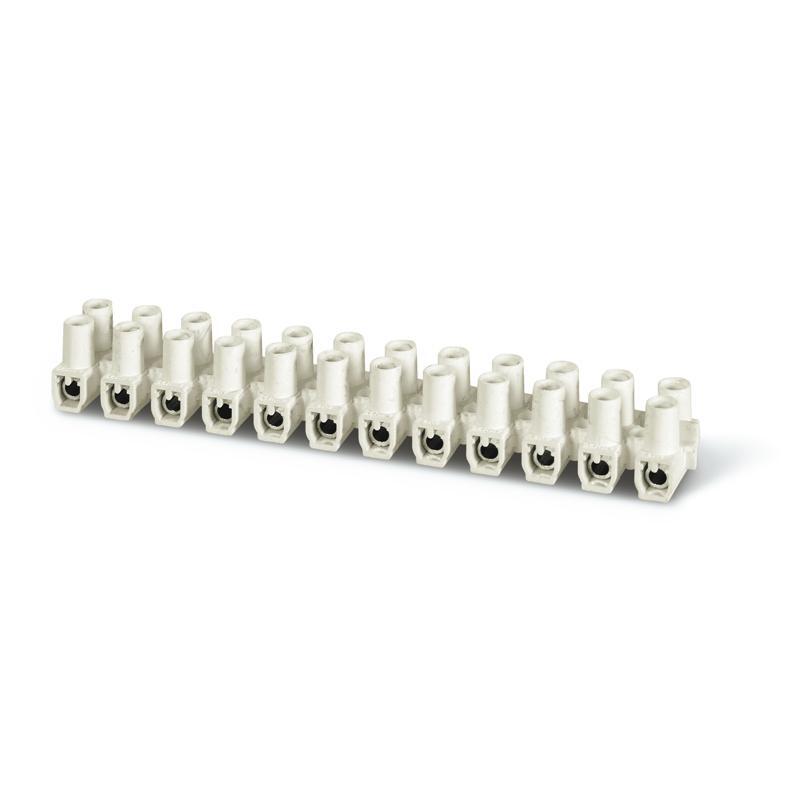

Clema sir SCAME CONNECTO T85 10mm2 12 poli 450V 815.2363B

Clema șir SCAME CONNECTO T85 815.2363B este o regletă de conexiune cu capacitate de conectare de 10mm², 12 poli și tensiune nominală de 450V. Are borne din alamă, șuruburi captive din oțel zincat și corp izolator din tehnopolimer alb. Dimensiunile ansamblului sunt de 138x23.5x20.5mm, iar pasul dintre poli este de 11.5mm. Reperul face parte din seria SCAME CONNECTO și este identificat de producător ca terminal block T85.

Configurația cu 12 poli permite realizarea mai multor conexiuni pe aceeași regletă, fiecare poziție fiind asociată construcției cu borne și șuruburi captive. Pentru alegerea corectă trebuie urmărite împreună capacitatea de 10mm², tensiunea nominală de 450V, numărul de poli și codul 815.2363B, deoarece seria CONNECTO T85 include și variante cu alte capacități de conectare.

Caracteristicile clemei șir SCAME 815.2363B

SCAME declară pentru reperul 815.2363B o capacitate de conectare de 10mm². Produsul are 12 poli și o tensiune nominală de 450V. Corpul izolator este realizat din tehnopolimer alb, în timp ce componentele conductoare ale bornelor sunt din alamă.

Șuruburile sunt realizate din oțel zincat și sunt de tip captiv. Această distincție între materialele componentelor este importantă: oțelul zincat nu este materialul bornelor și nici al corpului izolator. Pentru acest reper, SCAME indică explicit alamă pentru borne, tehnopolimer pentru corp și oțel zincat pentru șuruburi.

Clemă șir 10mm² cu 12 poli și 450V

Capacitatea de conectare de 10mm² este unul dintre criteriile principale de identificare pentru SCAME 815.2363B. Această valoare nu trebuie confundată cu dimensiunile exterioare ale produsului. În documentația SCAME, 10mm² reprezintă capacitatea de conectare, în timp ce 138x23.5x20.5mm reprezintă dimensiunile fizice ale regletei.

Configurația este cu 12 poli. Atunci când produsul este comparat cu alte cleme șir, numărul de poli trebuie verificat separat de capacitatea de conectare. Două reglete pot avea același număr de poli, dar capacități diferite, sau pot aparține unor execuții diferite.

Tensiunea nominală declarată pentru acest reper este de 450V. Această informație completează identificarea electrică a produsului și trebuie păstrată împreună cu valoarea de 10mm² atunci când sunt comparate variante din aceeași familie.

Borne din alamă și șuruburi captive din oțel zincat

Construcția clemei SCAME CONNECTO T85 815.2363B folosește materiale diferite pentru componente cu funcții diferite. Bornele sunt realizate din alamă, iar șuruburile captive sunt din oțel zincat. Corpul izolator este separat și este realizat din tehnopolimer alb.

Această structură este relevantă și pentru interpretarea corectă a specificațiilor produsului. Mențiunea „oțel zincat” nu trebuie utilizată drept material general al clemei, deoarece descrie șuruburile. În mod similar, „alamă” descrie bornele, nu corpul exterior al regletei.

Corp izolator din tehnopolimer alb, halogen-free

Corpul izolator al clemei șir SCAME 815.2363B este realizat din tehnopolimer alb. Producătorul declară materialul halogen-free și precizează o temperatură maximă de serviciu continuu de 85°C.

SCAME indică și caracteristica de auto-stingere în conformitate cu IEC 60695-2-1 la 850°C. Valoarea de 850°C asociată acestei încercări nu trebuie confundată cu temperatura de serviciu a produsului: temperatura maximă declarată pentru funcționare continuă este de 85°C.

Dimensiuni 138x23.5x20.5mm și pas de 11.5mm

Dimensiunile complete ale clemei sunt 138x23.5x20.5mm. Acestea permit verificarea gabaritului produsului înainte de alegere și diferențierea de alte variante T85.

Pasul declarat este de 11.5mm, iar diametrul orificiului de fixare este de 3.5mm. Aceste informații dimensionale sunt mai utile pentru identificarea și verificarea reperului decât formulările generale despre caracterul „compact” al produsului.

Ce înseamnă CONNECTO T85?

CONNECTO este seria comercială SCAME din care face parte produsul, iar producătorul identifică această execuție drept TERMINAL BLOCK T85. Reperul complet 815.2363B corespunde variantei albe cu capacitate de conectare de 10mm².

Seria include și alte capacități. De aceea, denumirea T85 sau numărul de 12 poli nu sunt suficiente singure pentru identificare. Pentru acest produs trebuie urmărite simultan seria CONNECTO, capacitatea de 10mm² și codul 815.2363B.

Standarde declarate pentru SCAME 815.2363B

SCAME declară pentru clema șir 815.2363B standardele EN 60998-1 (2004) și EN 60998-2-1 (2004). Documentația producătorului menționează și Directiva 2014/35/UE privind joasa tensiune și Directiva RoHS 2011/65/UE.

Aceste referințe completează datele tehnice ale reperului. Pentru selecție rămân esențiale caracteristicile concrete ale variantei: 10mm², 12 poli, 450V, dimensiunile de 138x23.5x20.5mm și construcția componentelor.

Cum identifici corect SCAME 815.2363B?

Combinația relevantă este clemă șir + SCAME CONNECTO T85 + 10mm² + 12 poli + 450V + 815.2363B. Codul producătorului este util mai ales atunci când sunt comparate mai multe variante asemănătoare din seria CONNECTO.

Nu este suficientă alegerea după expresia generică „clemă șir 10mm²”. Numărul de poli, tensiunea nominală și reperul trebuie verificate împreună. Pentru compararea cu alte elemente destinate realizării conexiunilor pot fi consultate și produsele din categoria conexiune și fixare.

Erori frecvente la alegerea clemei SCAME 815.2363B

Interpretarea valorii de 10mm² ca dimensiune fizică

Valoarea de 10mm² reprezintă capacitatea de conectare declarată de SCAME. Dimensiunile fizice ale produsului sunt 138x23.5x20.5mm.

Considerarea oțelului zincat drept material al întregii cleme

Șuruburile captive sunt realizate din oțel zincat. Bornele sunt din alamă, iar corpul izolator este din tehnopolimer alb. Materialele trebuie asociate componentelor corecte.

Confundarea temperaturii de 85°C cu valoarea de 850°C

Temperatura maximă de serviciu continuu este de 85°C. Valoarea de 850°C se referă la caracteristica de auto-stingere conform IEC 60695-2-1 și nu reprezintă temperatura normală de funcționare.

Alegerea numai după numărul de 12 poli

Numărul de poli nu identifică singur varianta. Pentru SCAME 815.2363B trebuie verificată și capacitatea de 10mm², tensiunea nominală de 450V și codul complet al produsului.

Întrebări frecvente despre clema șir SCAME 815.2363B

Ce capacitate de conectare are SCAME 815.2363B?

Clema șir SCAME CONNECTO T85 815.2363B are o capacitate de conectare de 10mm².

Câți poli are clema SCAME 815.2363B?

Reperul 815.2363B are 12 poli. Pasul declarat de producător este de 11.5mm.

Care este tensiunea nominală?

Tensiunea nominală declarată de SCAME pentru această clemă șir este de 450V.

Din ce materiale este realizată clema?

Bornele sunt din alamă, șuruburile captive sunt din oțel zincat, iar corpul izolator este realizat din tehnopolimer alb. Materialul izolator este declarat halogen-free.

Ce dimensiuni are SCAME 815.2363B?

Dimensiunile complete sunt 138x23.5x20.5mm. Orificiul de fixare are diametrul de 3.5mm, iar pasul este de 11.5mm.
