Clema sir SCAME CONNECTO T85 25mm2 12 poli 750V 815.2365B

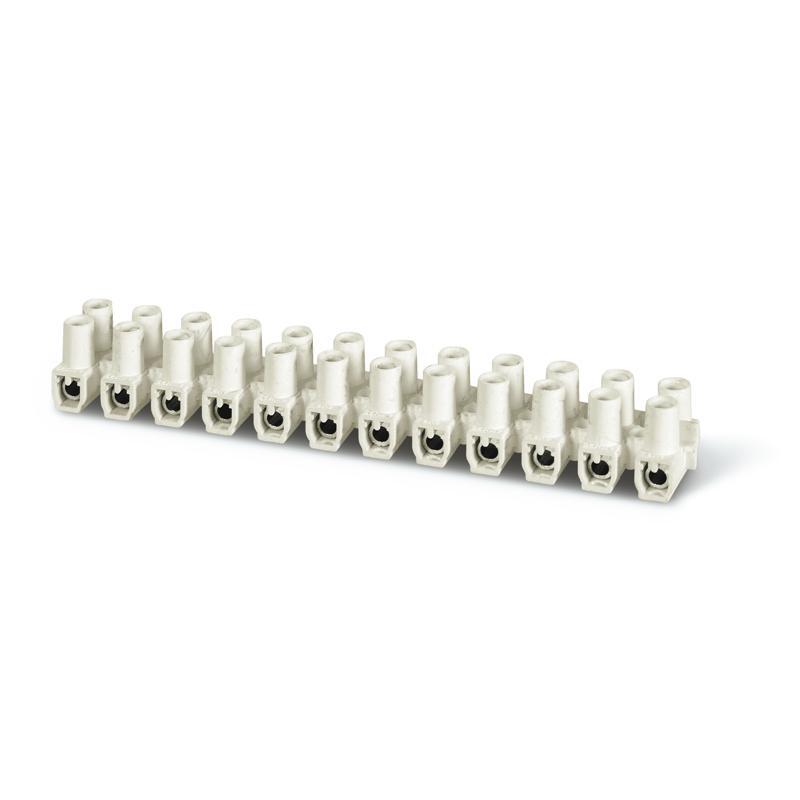

Clema șir SCAME CONNECTO T85 815.2365B este o regletă de conexiune cu capacitate de conectare de 25mm², 12 poli și tensiune nominală de 750V. Varianta este albă și are dimensiuni de 210×38×36mm, pas de 17,5mm și orificiu de fixare Ø4,3mm. Construcția diferențiază materialele pe componente: corpul este din engineering plastic, terminalele sunt din alamă nichelată, iar șuruburile captive sunt din oțel zincat.

Pentru identificarea corectă a reperului trebuie urmărite împreună 25mm² + 12 poli + 750V + 815.2365B. Mențiunea „25mm” din actualul PDP trebuie corectată în 25mm², deoarece valoarea indică o capacitate de conectare exprimată prin secțiunea conductorului, nu o dimensiune liniară a clemei.

Caracteristicile clemei șir SCAME 815.2365B

Reperul 815.2365B face parte din seria comercială SCAME CONNECTO și este definit ca TERMINAL BLOCK T85. Este varianta de 25mm² a familiei de reglete CONNECTO T85, configurată cu 12 poli și cu tensiune nominală de 750V.

Capacitate de conectare de 25mm²

Valoarea 25mm² reprezintă capacitatea de conectare declarată pentru SCAME 815.2365B. Unitatea este importantă: nu discutăm despre o clemă cu lungimea sau diametrul de 25mm. Dimensiunile fizice complete ale regletei sunt, separat, 210×38×36mm.

Această distincție corectează una dintre ambiguitățile actualului PDP. Pentru căutarea și compararea produsului, formulările „clemă șir 25mm²” și „regletă 25mm²” descriu mult mai precis reperul decât simplul „25mm”.

În familia CONNECTO T85 există și alte capacități de conectare. De aceea, dimensiunea conductorului trebuie verificată împreună cu MPN-ul. Pentru această pagină, codul 815.2365B trebuie să rămână asociat variantei de 25mm².

12 poli și tensiune nominală de 750V

Clema șir SCAME CONNECTO T85 815.2365B are 12 poli. Numărul de poli descrie configurația regletei complete și reprezintă un criteriu suplimentar pentru diferențierea produsului.

Tensiunea nominală declarată pentru acest reper este de 750V. Această valoare este importantă deoarece variantele CONNECTO T85 cu capacități mai mici nu au toate aceeași tensiune nominală. De exemplu, în aceeași familie există repere de 16mm² cu tensiune nominală de 450V. Prin urmare, o valoare întâlnită la o clemă apropiată nu trebuie transferată automat către modelul de 25mm².

Pentru 815.2365B, combinația corectă rămâne 25mm², 12 poli și 750V.

Dimensiuni 210×38×36mm și pas de 17,5mm

Dimensiunile complete ale regletei sunt 210×38×36mm. SCAME declară un pas de 17,5mm și un orificiu de fixare cu diametrul de 4,3mm. Aceste valori oferă informații suplimentare pentru verificarea reperului atunci când gabaritul disponibil sau identificarea unei componente existente sunt relevante.

Este util ca dimensiunile să fie păstrate separat de capacitatea de conectare. Astfel, 25mm² descrie capacitatea terminalului, în timp ce 210×38×36mm descrie dimensiunile fizice ale întregii reglete.

Terminale din alamă nichelată și corp din engineering plastic

Specificația actuală ETBM „material: nichel” este prea generală pentru construcția reală a produsului. SCAME diferențiază materialele în funcție de componentă. Terminalele sunt realizate din alamă nichelată, corpul este realizat din engineering plastic, iar șuruburile captive sunt din oțel zincat.

Prin urmare, nichelul nu trebuie prezentat ca material al întregii cleme. El apare ca finisaj al terminalului din alamă. Această formulare păstrează structura tehnică a produsului și evită impresia că regleta sau corpul izolant sunt realizate din nichel.

Material auto-stingător și temperatură maximă declarată

Pentru corpul izolant, SCAME declară material auto-stingător în conformitate cu testul IEC 60695-2-1 la 850°C. Valoarea de 850°C se referă la caracteristica de auto-stingere/testare a materialului și nu trebuie prezentată drept „temperatură de funcționare” sau „rezistență la foc de 850°C”.

Separat, producătorul declară pentru funcționarea continuă o temperatură maximă de serviciu de 85°C. Cele două valori au semnificații diferite și nu trebuie confundate: 850°C este asociat testului materialului, în timp ce 85°C reprezintă temperatura maximă de serviciu continuu declarată.

Cum diferențiezi 815.2365B de celelalte cleme CONNECTO T85?

Seria CONNECTO T85 cuprinde mai multe capacități de conectare, iar diferențele nu se rezumă la o singură dimensiune. Varianta de 16mm², 815.2364B, are dimensiuni de 174×30×24mm, pas de 14,5mm și tensiune nominală de 450V. Reperul analizat aici, 815.2365B, trece la 25mm², 210×38×36mm, pas 17,5mm și 750V.

Există și o variantă CONNECTO T85 de 35mm², cu propriul cod și dimensiuni diferite. Din acest motiv, identificarea numai după aspectul unei reglete albe cu 12 poli poate conduce la alegerea unui reper greșit.

Pentru produsul de pe această pagină trebuie urmărită combinația SCAME CONNECTO T85 + 25mm² + 12 poli + 750V + 210×38×36mm + 815.2365B.

Ce trebuie corectat în informațiile actuale ale PDP-ului?

Prima corecție este unitatea pentru capacitatea de conectare: 25mm², nu 25mm. A doua este descrierea materialului. În loc de „NICHEL” ca material general, informația trebuie separată corect între corpul din engineering plastic, terminalul din alamă nichelată și șuruburile captive din oțel zincat.

Descrierea actuală conține și afirmații foarte generale despre utilizarea în electricitate, electronică și telecomunicații sau despre garantarea siguranței și durabilității. Aceste formulări nu sunt necesare pentru alegerea produsului și sunt înlocuite aici cu informațiile tehnice specifice reperului.

Pentru alte dimensiuni și configurații poate fi consultată categoria conexiune și fixare.

Erori frecvente la alegerea SCAME 815.2365B

Interpretarea valorii 25mm² drept dimensiune fizică

25mm² este capacitatea de conectare. Dimensiunile fizice ale regletei sunt 210×38×36mm.

Folosirea tensiunii unei alte variante CONNECTO T85

Pentru 815.2365B, tensiunea nominală este 750V. Valorile de 250V sau 450V întâlnite la alte capacități din familie nu trebuie transferate acestui reper.

Considerarea nichelului drept material al întregului produs

Terminalul este din alamă nichelată, corpul este din engineering plastic, iar șuruburile captive sunt din oțel zincat. „Nichel” singur nu descrie corect construcția produsului.

Întrebări frecvente despre SCAME 815.2365B

Ce capacitate de conectare are SCAME 815.2365B?

Clema șir SCAME CONNECTO T85 815.2365B are o capacitate de conectare declarată de 25mm².

Câți poli are regleta?

Reperul 815.2365B este configurat cu 12 poli.

Care este tensiunea nominală?

Tensiunea nominală declarată pentru varianta de 25mm² este de 750V.

Ce dimensiuni are SCAME 815.2365B?

Regleta are dimensiuni de 210×38×36mm, pas de 17,5mm și orificiu de fixare Ø4,3mm.

Din ce materiale este realizată?

SCAME declară corp din engineering plastic, terminale din alamă nichelată și șuruburi captive din oțel zincat. Varianta 815.2365B este de culoare albă.
