Clema sir SCAME CONNECTO T85 35mm2 12 poli 750V 815.2366B

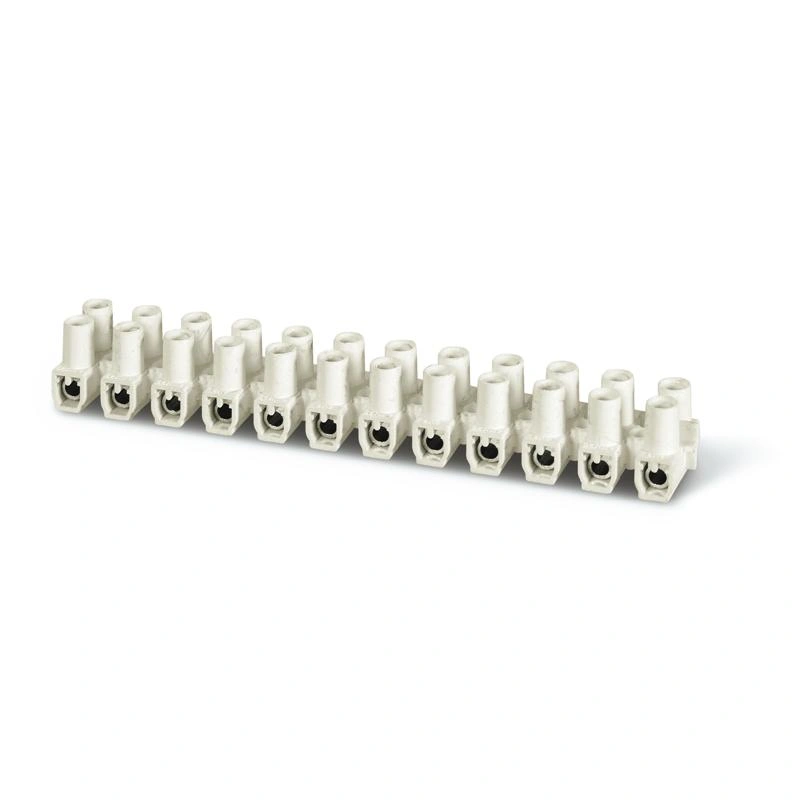

Clema șir SCAME CONNECTO T85 815.2366B este o regletă de conexiune cu capacitate de conectare de 35mm², 12 poli și tensiune nominală de 750V. Varianta este albă și are dimensiuni de 264×46×39mm, pas de 22mm și orificiu de fixare Ø5,5mm. Corpul este realizat din engineering plastic, terminalele sunt din alamă, iar șuruburile captive sunt din oțel zincat. SCAME declară, de asemenea, construcția halogen free.

Pentru identificarea corectă a reperului trebuie urmărite împreună 35mm² + 12 poli + 750V + 815.2366B. Valoarea de 35mm² reprezintă capacitatea de conectare declarată de producător și nu trebuie prezentată simplificat ca „35mm”. Această precizare este importantă deoarece familia CONNECTO T85 cuprinde mai multe variante cu 12 poli, dar cu alte capacități, tensiuni și dimensiuni.

Caracteristicile clemei șir SCAME 815.2366B

SCAME încadrează reperul 815.2366B în seria comercială CONNECTO și îl identifică drept TERMINAL BLOCK T85 35mm² WHITE. Este varianta de 35mm² cu 12 poli și tensiune nominală de 750V.

Capacitate de conectare de 35mm²

Caracteristica principală a reperului 815.2366B este capacitatea de conectare de 35mm². Unitatea mm² trebuie păstrată deoarece descrie secțiunea asociată capacității de conectare. Nu este o dimensiune liniară a regletei și nu trebuie confundată cu lungimea, lățimea sau înălțimea produsului.

Dimensiunile fizice sunt specificate separat: 264×46×39mm. Astfel, formularea „clemă șir 35mm²” identifică varianta după capacitatea de conectare, în timp ce valorile 264×46×39mm descriu gabaritul acesteia.

Distincția este utilă și la căutarea produsului. Denumirea actuală „clemă șir 35mm” poate crea impresia unei dimensiuni de 35mm, în timp ce formularea corectă pentru reper este clemă șir 35mm².

12 poli și tensiune nominală de 750V

SCAME 815.2366B este configurată cu 12 poli. Tensiunea nominală declarată pentru această variantă este de 750V. Cele două caracteristici trebuie urmărite împreună cu valoarea de 35mm² și codul producătorului.

Numărul de 12 poli nu identifică singur reperul, deoarece aceeași configurație apare și la alte cleme CONNECTO T85. De exemplu, variantele de 4mm², 6mm², 10mm², 16mm² și 25mm² pot avea tot 12 poli, însă caracteristicile electrice și dimensionale nu sunt identice.

Pentru această pagină, combinația corectă rămâne 35mm², 12 poli și 750V.

Dimensiuni 264×46×39mm și pas de 22mm

Regleta SCAME 815.2366B are dimensiuni de 264×46×39mm. Pasul declarat este de 22mm, iar orificiul de fixare are diametrul de 5,5mm. Aceste valori permit o verificare dimensională precisă a reperului și ajută la diferențierea lui de celelalte variante T85.

Dimensiunile sunt relevante mai ales când sunt comparate variante cu aceeași tensiune nominală și același număr de poli. O diferență de capacitate de conectare poate fi însoțită de un gabarit, un pas și un orificiu de fixare diferite.

Terminale din alamă și șuruburi captive din oțel zincat

Fișa tehnică SCAME diferențiază materialele în funcție de componente. Terminalele sunt din alamă, șuruburile captive sunt realizate din oțel zincat, iar corpul alb este din engineering plastic.

Această structură trebuie păstrată în descriere în locul unei valori generale de material care ar putea sugera că toate componentele regletei sunt realizate din același material. În special, o specificație generică precum „nichel” nu descrie corect produsul 815.2366B conform fișei tehnice actuale a producătorului.

Corp halogen free și temperatura de serviciu

Pentru reperul exact, SCAME declară caracteristica halogen free. Corpul este realizat din engineering plastic alb, iar temperatura maximă pentru serviciu continuu este declarată la 85°C.

Separat, documentația menționează material auto-stingător conform IEC 60695-2-1 la 850°C. Valoarea de 850°C se referă la testul materialului și nu reprezintă temperatura normală sau maximă de funcționare a clemei. Temperatura maximă declarată pentru serviciu continuu este 85°C.

Păstrarea separată a celor două valori evită interpretarea eronată a testului la 850°C ca temperatură de exploatare.

Diferența dintre varianta de 35mm² și cea de 25mm²

O comparație utilă în seria CONNECTO T85 este cea cu reperul 815.2365B de 25mm². Ambele variante au 12 poli și tensiune nominală de 750V, însă dimensiunile sunt diferite.

Varianta de 25mm² are dimensiuni de 210×38×36mm și pas de 17,5mm. Reperul 815.2366B de 35mm² are dimensiuni mai mari, de 264×46×39mm, și pas de 22mm. Orificiul de fixare al variantei de 35mm² este Ø5,5mm.

Așadar, faptul că două cleme T85 au 12 poli și 750V nu înseamnă că sunt interschimbabile ca reper. Capacitatea de conectare, dimensiunile și MPN-ul trebuie verificate împreună.

Cum identifici corect SCAME 815.2366B?

Identificarea completă este clemă șir SCAME CONNECTO T85 + 35mm² + 12 poli + 750V + 264×46×39mm + 815.2366B. Acest set de informații separă produsul de variantele CONNECTO cu alte capacități de conectare.

Codul producătorului este deosebit de util atunci când se înlocuiește un reper existent sau când sunt comparate mai multe reglete din aceeași serie. Pentru alte produse destinate realizării conexiunilor poate fi consultată categoria conexiune și fixare.

Erori frecvente la alegerea SCAME 815.2366B

Interpretarea valorii 35mm² drept dimensiune fizică

35mm² reprezintă capacitatea de conectare declarată. Dimensiunile fizice ale regletei sunt 264×46×39mm.

Alegerea numai după cei 12 poli

CONNECTO T85 include mai multe variante cu 12 poli. Pentru acest reper trebuie verificate suplimentar capacitatea de 35mm², tensiunea de 750V și codul 815.2366B.

Confundarea variantei de 35mm² cu cea de 25mm²

Ambele au 12 poli și 750V, dar au coduri și dimensiuni diferite. Varianta de 35mm² este 815.2366B, cu dimensiuni de 264×46×39mm și pas de 22mm.

Considerarea valorii de 850°C drept temperatură de funcționare

Valoarea de 850°C aparține testului pentru materialul auto-stingător. SCAME declară separat 85°C ca temperatură maximă pentru serviciu continuu.

Întrebări frecvente despre SCAME 815.2366B

Ce capacitate de conectare are SCAME 815.2366B?

Capacitatea de conectare declarată de producător este de 35mm².

Câți poli are clema șir?

SCAME CONNECTO T85 815.2366B este configurată cu 12 poli.

Care este tensiunea nominală?

Tensiunea nominală declarată pentru reperul de 35mm² este de 750V.

Ce dimensiuni are SCAME 815.2366B?

Regleta are dimensiuni de 264×46×39mm, pas de 22mm și orificiu de fixare Ø5,5mm.

Din ce materiale este realizată?

Terminalele sunt din alamă, șuruburile captive sunt din oțel zincat, iar corpul alb este realizat din engineering plastic și este declarat halogen free.
