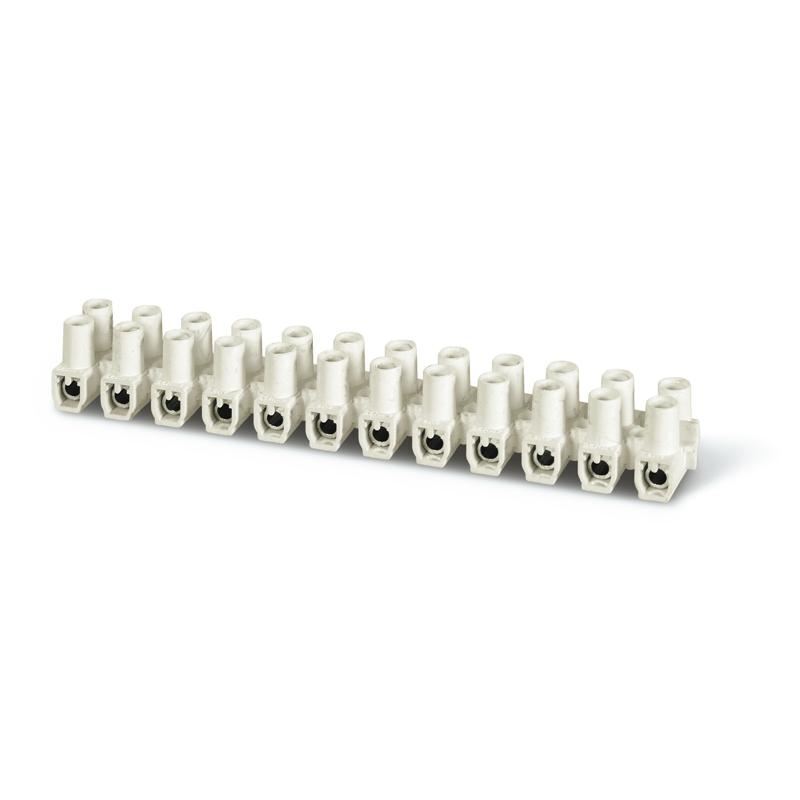

Clema sir SCAME CONNECTO T85 4mm2 12 poli 450V 815.2362B

Clema șir SCAME CONNECTO T85 815.2362B este o regletă de conexiune cu capacitate de conectare de 4mm², 12 poli și tensiune nominală de 450V. Are borne din alamă, șuruburi captive din oțel zincat și corp izolator alb din tehnopolimer. Dimensiunile complete sunt 120x16.6x17.4mm, pasul este de 10mm, iar orificiul de fixare are diametrul de 3.5mm. Reperul face parte din seria CONNECTO și este identificat de SCAME ca terminal block T85.

Pentru alegerea variantei corecte trebuie urmărite împreună capacitatea de 4mm², cei 12 poli, tensiunea de 450V și codul 815.2362B. Familia CONNECTO T85 cuprinde și alte capacități de conectare, iar acestea pot avea dimensiuni, pas și valori nominale diferite. Reperul complet este astfel mai precis decât identificarea produsului numai după aspect sau după numărul de poli.

Caracteristicile clemei șir SCAME 815.2362B

SCAME 815.2362B corespunde variantei CONNECTO T85 cu capacitate de conectare de 4mm². Configurația este cu 12 poli, iar tensiunea nominală declarată de producător este de 450V. Produsul este de culoare albă.

Construcția utilizează materiale diferite pentru componentele regletei. Bornele sunt din alamă, șuruburile captive sunt din oțel zincat, iar corpul izolator este realizat din tehnopolimer. SCAME declară corpul fără halogeni și o temperatură maximă de serviciu continuu de 85°C.

Clemă șir 4mm² cu 12 poli și 450V

Valoarea de 4mm² reprezintă capacitatea de conectare declarată de SCAME pentru 815.2362B. Nu trebuie confundată cu dimensiunile fizice ale regletei. Acestea sunt specificate separat și măsoară 120x16.6x17.4mm.

Configurația cu 12 poli descrie numărul de poziții al regletei. Nici această caracteristică nu identifică singură produsul, deoarece în seria CONNECTO T85 există și alte variante cu 12 poli. Capacitatea de conectare și codul producătorului sunt necesare pentru diferențierea lor.

Tensiunea nominală declarată pentru SCAME 815.2362B este de 450V. Această valoare este importantă și pentru diferențierea față de varianta CONNECTO T85 de 2.5mm², 815.2361B, pentru care producătorul declară 250V.

Borne din alamă, nu din nichel

Pentru reperul 815.2362B, documentația oficială SCAME indică BRASS ca material și precizează explicit că bornele sunt din alamă. Prin urmare, valoarea „nichel” nu trebuie utilizată drept material al bornelor sau drept material general al produsului.

Șuruburile captive sunt realizate din oțel zincat. Corpul izolator reprezintă o a treia componentă și este realizat din tehnopolimer alb. Separarea acestor informații evită asocierea materialului unei singure componente cu întreaga clemă.

Corp izolator alb din tehnopolimer, fără halogeni

Corpul izolator al clemei șir SCAME CONNECTO T85 815.2362B este din tehnopolimer alb. Producătorul declară produsul halogen-free și indică pentru material caracteristica de auto-stingere conform IEC 60695-2-1 la 850°C.

Temperatura maximă de serviciu continuu declarată este de 85°C. Aceasta nu trebuie confundată cu valoarea de 850°C asociată încercării materialului. Cele două valori descriu proprietăți diferite: 85°C este temperatura maximă de serviciu continuu indicată de SCAME, în timp ce 850°C este valoarea asociată testului de auto-stingere menționat în fișa tehnică.

Dimensiuni 120x16.6x17.4mm și pas de 10mm

Clema șir SCAME 815.2362B are dimensiunile complete de 120x16.6x17.4mm. Pasul este de 10mm, iar orificiul de fixare are diametrul de 3.5mm. Împreună, aceste valori permit verificarea dimensională a variantei înainte de selecție.

Dimensiunile sunt utile și atunci când 815.2362B este comparată cu alte repere CONNECTO T85. Varianta de 2.5mm², de exemplu, are dimensiuni de 95.5x15.5x16mm și pas de 8mm, în timp ce varianta de 10mm² are dimensiuni de 138x23.5x20.5mm și pas de 11.5mm. Capacitatea diferită este astfel însoțită și de diferențe dimensionale.

Diferența dintre 815.2362B și alte variante CONNECTO T85

SCAME CONNECTO T85 include mai multe reglete care pot părea asemănătoare, însă nu au aceleași specificații. 815.2362B este varianta de 4mm², cu 12 poli, 450V, pas 10mm și lungime de 120mm.

Reperul 815.2361B corespunde variantei de 2.5mm² și are tensiunea nominală de 250V, pas de 8mm și lungime de 95.5mm. Reperul 815.2363B este varianta de 10mm², cu 450V, pas de 11.5mm și lungime de 138mm. Aceste diferențe arată de ce specificațiile trebuie asociate codului exact și nu întregii serii.

Standarde declarate pentru SCAME 815.2362B

Fișa tehnică SCAME indică pentru această clemă șir standardele EN 60998-1 (2004) și EN 60998-2-1 (2004). Producătorul menționează și Directiva 2014/35/UE privind joasa tensiune și Directiva RoHS 2011/65/UE.

Aceste referințe completează identificarea tehnică a produsului. Pentru compararea variantelor rămân însă mai ușor de verificat caracteristicile specifice reperului: 4mm², 12 poli, 450V, dimensiunile de 120x16.6x17.4mm și pasul de 10mm.

Cum identifici corect SCAME 815.2362B?

Combinația care identifică precis produsul este clemă șir + SCAME CONNECTO T85 + 4mm² + 12 poli + 450V + 815.2362B. Dimensiunile de 120x16.6x17.4mm și pasul de 10mm oferă verificări suplimentare atunci când sunt comparate mai multe variante.

Codul 815.2362B este deosebit de util deoarece numărul de 12 poli apare și la alte repere CONNECTO T85. Pentru alte tipuri și dimensiuni de elemente destinate conexiunilor pot fi consultate produsele din categoria conexiune și fixare.

Erori frecvente la alegerea clemei SCAME 815.2362B

Confundarea valorii de 4mm² cu o dimensiune exterioară

Valoarea de 4mm² reprezintă capacitatea de conectare. Dimensiunile fizice ale regletei sunt 120x16.6x17.4mm.

Considerarea nichelului drept material al clemei

Fișa oficială pentru 815.2362B indică borne din alamă, șuruburi captive din oțel zincat și corp izolator din tehnopolimer alb. Aceste materiale trebuie asociate componentelor corecte.

Confundarea temperaturii de serviciu cu testul materialului

Temperatura maximă de serviciu continuu este de 85°C. Valoarea de 850°C este asociată caracteristicii de auto-stingere conform IEC 60695-2-1.

Alegerea numai după numărul de 12 poli

Mai multe variante CONNECTO T85 au 12 poli. Pentru identificarea acestui produs trebuie verificată și capacitatea de 4mm², tensiunea de 450V și codul 815.2362B.

Întrebări frecvente despre clema șir SCAME 815.2362B

Ce capacitate de conectare are SCAME 815.2362B?

Clema șir SCAME CONNECTO T85 815.2362B are capacitate de conectare de 4mm².

Câți poli și ce tensiune nominală are?

Reperul are 12 poli, iar tensiunea nominală declarată de SCAME este de 450V.

Ce dimensiuni are clema șir SCAME 815.2362B?

Dimensiunile sunt 120x16.6x17.4mm, pasul este de 10mm, iar orificiul de fixare are diametrul de 3.5mm.

Din ce material sunt bornele?

Bornele sunt realizate din alamă. Șuruburile captive sunt din oțel zincat, iar corpul izolator alb este realizat din tehnopolimer.

Care este diferența dintre 815.2362B și 815.2361B?

815.2362B este varianta de 4mm² și 450V, cu pas de 10mm și lungime de 120mm. 815.2361B este varianta de 2.5mm² și 250V, cu pas de 8mm și lungime de 95.5mm.
