Clema sir TRACON TSKA4 0.2-4mm2 41A 800VAC gri cu surub

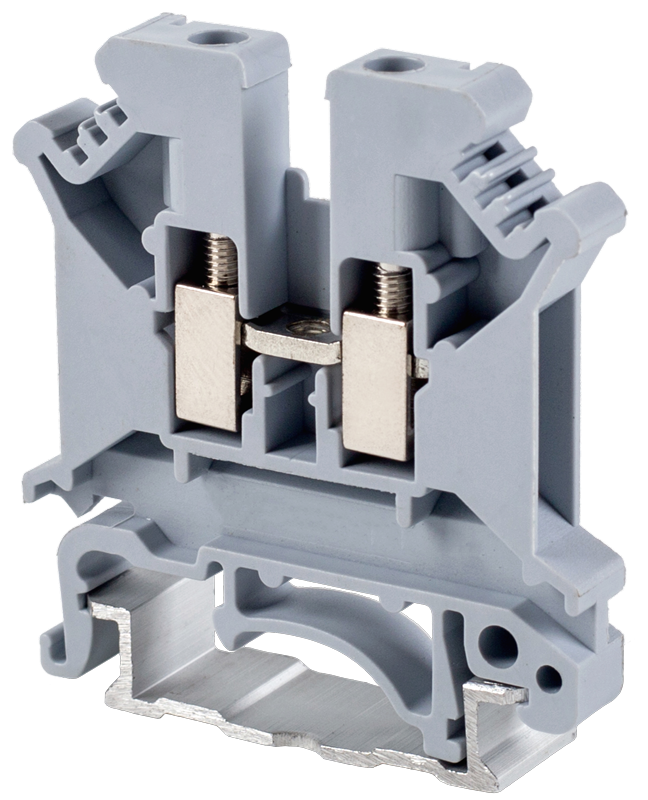

Clema șir TRACON TSKA4 este o clemă industrială de fază cu șurub, destinată conectării conductorilor din cupru în tablouri de comandă, măsurare și distribuție. Corpul gri se fixează pe șină și permite așezarea punctelor de legătură într-un șir ordonat, cu identificare individuală prin marcatoare compatibile.

Clemă șir pentru conexiuni de fază în tablouri electrice

Clema TRACON TSKA4 realizează continuitatea electrică între conductorii conectați prin mecanismul de strângere cu șurub. Este potrivită pentru organizarea legăturilor dintre cablurile care intră în tablou și circuitele interioare, în limitele de secțiune admise. Punctul de conexiune rămâne într-o poziție definită pe șină și poate fi asociat cu indicativul circuitului.

Curentul nominal este de 41A, iar tensiunea nominală este de 800VAC. Aceste valori descriu clema, fără să stabilească automat curentul admisibil pentru orice cablu introdus în bornă. Secțiunea conductorului, izolația și condițiile de instalare rămân relevante pentru circuit. Clema realizează legătura electrică și nu îndeplinește funcția unei protecții la supracurent.

Conductori masivi și flexibili conectați prin clema șir

Clema șir TRACON TSKA4 acceptă conductori masivi cu secțiuni de 0.2-6mm² și conductori flexibili cu manșon la capăt de 0.2-4mm². Domeniile diferă la limita superioară, astfel că alegerea trebuie să pornească de la construcția conductorului. Pentru un capăt flexibil, intervalul menționat se referă la conductorul pregătit cu manșon.

De exemplu, un conductor masiv de 6mm² intră în domeniul admis, în timp ce un conductor flexibil cu manșon de aceeași secțiune depășește limita de 4mm². Această diferență contează când într-un tablou sunt folosite cabluri cu tipuri diferite de conductori. Identificarea comercială de 4mm² nu înseamnă că borna acceptă o singură secțiune.

Format îngust pentru organizarea spațiului pe șină

Clema TRACON TSKA4 ocupă 0.65cm pe direcția șirului și are corpul cu lungimea de 4.3cm și înălțimea de 4.6cm. Zece cleme alăturate ocupă 6.5cm prin corpurile lor. Pentru dimensionarea șirului se adaugă spațiul plăcii terminale și al elementelor de fixare, iar în tablou se păstrează loc și pentru traseul conductorilor.

Carcasa permite fixarea pe șină omega sau C. Poliamida susține elementele de conexiune și asigură separarea electrică între clemele învecinate. Materialul este autoextingibil conform UL94-V0. Clasificarea privește carcasa clemei și nu reprezintă o clasă de rezistență la foc pentru întregul tablou.

O parte laterală a corpului este deschisă. La terminarea șirului, placa VL4/10 închide partea expusă, în timp ce elementul RE1 asigură susținerea mecanică împotriva deplasării pe șină. Cele două accesorii au funcții distincte și se iau în calcul separat la pregătirea ansamblului.

Pregătirea conductorului și strângerea conexiunii

Clema TRACON TSKA4 are lungimea de dezizolare de 0.8cm, șurub M3 și cuplul maxim de strângere de 0.5Nm. Lungimea de dezizolare stabilește porțiunea pregătită pentru introducerea în bornă. Cuplul privește solicitarea mecanismului de strângere, fiind un reper diferit de dimensiunea șurubului.

Marcatoarele J6 permit identificarea fiecărei cleme printr-un indicativ. Într-un șir cu mai multe circuite, marcarea ajută la asocierea conductorului cu schema tabloului, fără a folosi poziția fizică drept unic reper. Identificarea poate fi păstrată pe punctul de conexiune și la intervențiile ulterioare asupra cablării.

Erori frecvente la alegerea unei cleme șir

Alegerea clemei șir fără diferențierea conductorului

Clema șir TSKA4 admite maximum 6mm² pentru conductorul masiv și 4mm² pentru cel flexibil cu manșon. Folosirea limitei mai mari pentru ambele tipuri conduce la o secțiune neadmisă pentru conductorul flexibil. Fiecare capăt se raportează la domeniul corespunzător construcției sale.

Omiterea închiderii laterale a șirului

Clema TRACON are o parte laterală deschisă, iar fixarea pe șină nu o închide. La capătul expus se folosește placa VL4/10. Opritorul RE1 stabilizează mecanic șirul, însă nu înlocuiește placa laterală.

Depășirea cuplului maxim de strângere

Clema TSKA4 are limita de strângere de 0.5Nm. O strângere suplimentară depășește valoarea admisă a mecanismului și nu garantează un contact mai bun. Mărimea M3 nu trebuie folosită pentru a deduce un alt cuplu.

Întrebări frecvente despre clema șir

Clema șir TRACON TSKA4 acceptă conductori din aluminiu?

Clema șir TRACON TSKA4 este destinată conductorilor din cupru cu profil circular. Domeniile de secțiune ale acestei cleme se aplică acestor conductori și nu trebuie extinse la aluminiu.

Se conectează electric între ele clemele TSKA4 alăturate?

Clemele TSKA4 alăturate pe șină rămân separate electric. Pentru interconectare se folosesc accesorii compatibile, precum USF4 sau HL4, care realizează legătura între punctele dorite.

Poate fi folosită clema TRACON ca siguranță automată?

Clema TRACON realizează conexiunea conductorilor și nu declanșează la suprasarcină sau scurtcircuit. Curentul nominal al clemei este un parametru al conexiunii, nu un prag de declanșare.
