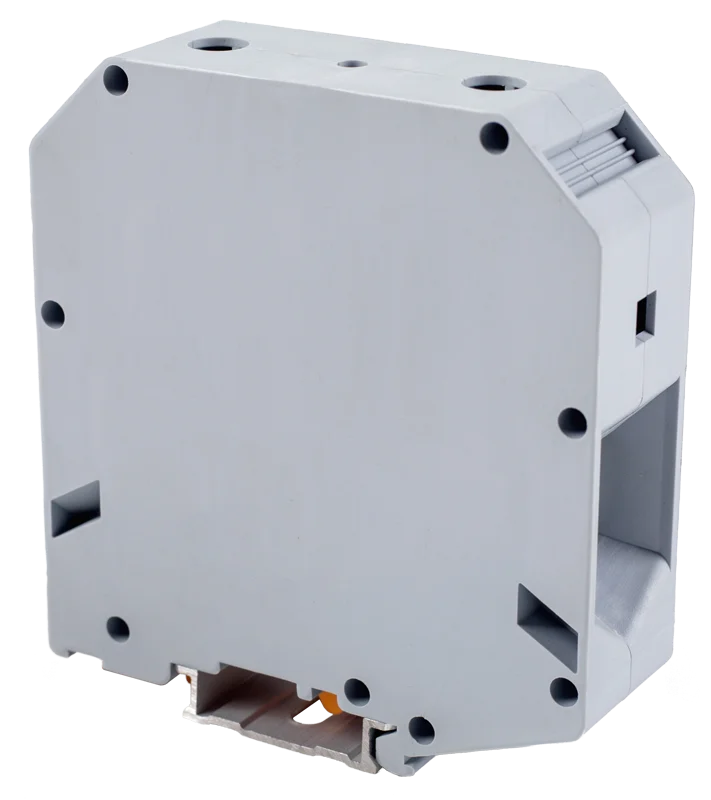

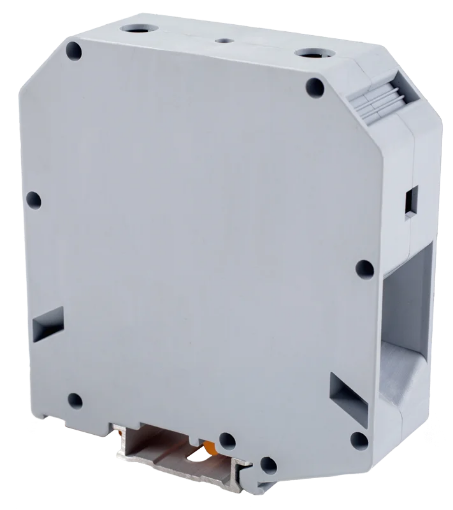

Clema sir TRACON TSKA95 25-95mm2 232A 1000VAC gri cu surub

Clema șir TRACON TSKA95 este o clemă industrială de fază cu șurub, destinată conectării conductorilor din cupru în tablouri de comandă și distribuție. Montajul pe șină permite organizarea punctelor de conexiune, iar carcasa gri, închisă pe ambele părți, nu necesită o placă laterală de închidere.

Clemă șir pentru conductori din cupru de secțiune mare

Clema șir TRACON TSKA95 acceptă conductori masivi cu secțiuni între 25 și 95mm². Pentru conductorii flexibili echipați cu manșon la capăt, domeniul este între 35 și 95mm². Diferența dintre limitele inferioare contează înainte de comandă: secțiunea potrivită depinde și de construcția conductorului, nu doar de valoarea maximă înscrisă în denumire.

Într-un tablou industrial, clema formează un punct de legătură pentru conductorul de fază. Curentul nominal este de 232A, iar tensiunea nominală este de 1000VAC. Cele două valori descriu parametri diferiți ai conexiunii și se corelează cu circuitul în care clema va fi utilizată. Secțiunea admisă de bornă nu stabilește singură curentul admisibil al cablului conectat.

Conexiune cu șurub pentru clema șir TSKA95

Clema șir TRACON TSKA95 realizează conexiunea prin strângere cu șurub, iar elementul de legătură este din cupru nichelat. Conductorul este menținut în zona de contact prin mecanismul de strângere. Construcția este destinată conductorilor din cupru cu profil circular, în limitele de secțiune corespunzătoare fiecărui tip de conductor.

Pentru pregătirea capătului, lungimea de dezizolare este de 3.3cm. Șurubul este M8, iar cuplul maxim de strângere este de 3.5Nm. Lungimea de dezizolare și cuplul au roluri distincte: prima privește porțiunea de conductor introdusă în conexiune, iar al doilea limitează strângerea mecanismului. Aceste repere permit pregătirea lucrării cu dimensiuni și scule adecvate.

Montaj pe șină și spațiu previzibil în tablou

Clema TRACON TSKA95 se montează pe șină omega de 3.5x0.75cm sau pe șină C de 3.2x1.5cm. Profilul șinei existente este astfel un reper concret pentru integrarea într-un tablou nou ori pentru completarea unui șir de conexiuni. Compatibilitatea cu șina privește fixarea mecanică a clemei.

Corpul are lățimea de 2.5cm, lungimea de 8.3cm și înălțimea de 9cm. La organizarea unui șir, lățimea determină spațiul ocupat de fiecare clemă de-a lungul șinei. Înălțimea contează pentru distanța față de capacul tabloului, iar traseul conductorilor necesită spațiu suplimentar față de dimensiunea corpului.

Carcasa din poliamidă este autoextingibilă conform UL94-V0. Clasificarea privește comportamentul materialului carcasei la ardere și nu reprezintă o clasificare de rezistență la foc a întregului tablou. Intervalul de funcționare al clemei este de la -30°C la +90°C.

Erori frecvente la alegerea unei cleme șir

Alegerea clemei șir numai după limita de 95mm²

Clema șir TRACON TSKA95 are domenii diferite pentru conductori masivi și flexibili cu manșon. Un conductor de 25mm² se încadrează în domeniul masiv, dar este sub limita de 35mm² pentru cel flexibil cu manșon. Tipul conductorului trebuie asociat cu intervalul corespunzător pentru a evita o conexiune în afara domeniului admis.

Strângerea șurubului fără respectarea cuplului maxim

Clema TSKA95 are cuplul maxim de strângere de 3.5Nm. O strângere mai puternică nu reprezintă automat un contact mai bun și depășește limita mecanică admisă. Mărimea M8 identifică șurubul, însă nu înlocuiește valoarea cuplului pentru această clemă.

Calcularea spațiului doar din lungimea șinei

Clema TRACON ocupă 2.5cm pe direcția șirului, dar integrarea în carcasă depinde și de înălțimea de 9cm. Un șir care încape pe șină poate rămâne incompatibil cu spațiul disponibil sub capac. Dimensiunile corpului și locul necesar conductorilor din instalația electrică se tratează împreună.

Întrebări frecvente despre clema șir

Clema șir TRACON TSKA95 necesită placă laterală?

Clema șir TRACON TSKA95 nu necesită placă laterală de închidere. Carcasa este închisă pe ambele părți, astfel încât această piesă nu trebuie adăugată pentru închiderea corpului clemei.

Ce accesoriu susține capetele șirului TSKA95?

Pentru clema TSKA95 este compatibil elementul de fixare RE2. Acesta susține capetele șirului pe șină, iar utilizarea la ambele extremități este recomandată pentru stabilizarea ansamblului.

Poate fi identificat individual punctul de conexiune TRACON?

Clema TRACON este compatibilă cu marcatoarele J10. Marcarea permite asocierea punctului de conexiune cu identificarea circuitului din tablou și ajută la urmărirea legăturilor în timpul verificărilor sau intervențiilor.
