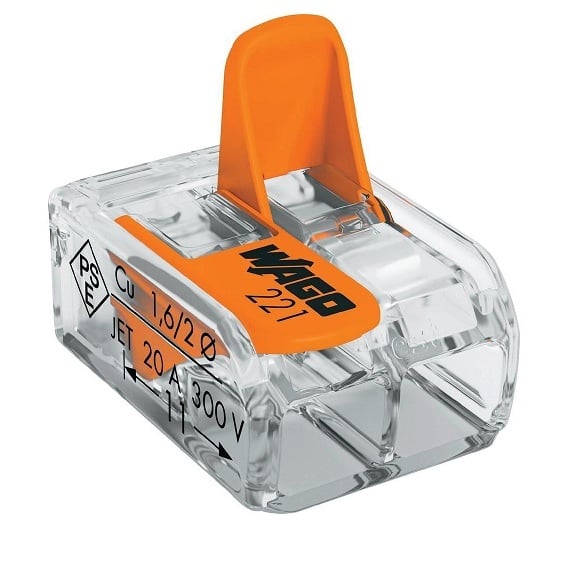

Cleme WAGO 221-412 Slim cu parghii 2 conductori 0.14-4mm2

Cleme WAGO 221-412 Slim sunt conectori de legătură cu pârghii, pentru unirea a doi conductori de cupru într-un singur potențial. Modelul acceptă conductori rigizi unifilari și multifilari de 0.2–4mm², precum și conductori flexibili cu fire fine de 0.14–4mm². Fiecare intrare are propria pârghie, iar carcasa transparentă lasă vizibilă poziția firelor. Este o configurație pentru o legătură directă între doi conductori compatibili, inclusiv atunci când aceștia au structuri diferite.

Cleme WAGO Slim pentru legătura dintre doi conductori

WAGO 221-412 are două puncte de conexiune care aparțin aceluiași potențial. Un conductor intră în fiecare punct, iar clema le unește electric. Această funcție este relevantă când legătura planificată cuprinde exact două fire; cele două intrări nu sunt contacte izolate și nu reprezintă două circuite independente.

Un exemplu de utilizare este conectarea unui conductor rigid din instalație cu un conductor flexibil cu fire fine al unui corp de iluminat. Ambele structuri sunt acceptate de model, dacă fiecare fir se încadrează în intervalul de secțiune corespunzător. Pentru alte legături între două fire de cupru, alegerea se face după aceleași criterii: tipul fiecărui conductor, secțiunea și necesitatea unui singur potențial comun.

Notația „2x4mm²” indică două intrări și o secțiune maximă de 4mm² pentru fiecare conductor compatibil. Nu impune folosirea a două fire de 4mm². Pot fi conectate și secțiuni mai mici, inclusiv secțiuni diferite între cele două intrări, dacă fiecare rămâne în intervalul admis pentru structura firului său.

Două pârghii pentru acces separat la fiecare fir

Cele două pârghii portocalii deschid individual punctele de prindere. Pentru conectare, pârghia se ridică, se introduce conductorul dezizolat și apoi se coboară. Lungimea de dezizolare pentru WAGO 221-412 este de 11mm. Fiecare fir poate fi pregătit și introdus în punctul său, fără strângerea unui șurub.

Carcasa transparentă permite observarea conductorilor în zona conexiunii. Această vizibilitate este utilă la o legătură în care firele au culori, secțiuni sau structuri diferite: poziția fiecăruia poate fi examinată prin corpul clemei. Pârghiile deschid și închid punctele de conexiune, în timp ce carcasa oferă acces vizual la firele introduse.

Conductorii intră lateral. Corpul clemei măsoară 13.1x8.3x18.6mm. Dimensiunile ajută la aprecierea locului ocupat într-o doză sau în zona de conectare a unui corp de iluminat; în acel spațiu trebuie să încapă și porțiunile de conductor care ajung la intrări. Cele două pârghii rămân accesibile individual pentru realizarea legăturii.

Secțiuni și tipuri de conductori pentru clema WAGO 221-412

WAGO 221-412 acceptă trei structuri de conductori de cupru: rigizi unifilari, multifilari și flexibili cu fire fine. Limita maximă este de 4mm² pentru toate, însă limita minimă diferă. Conductoarele rigide unifilare și multifilare încep de la 0.2mm², iar cele flexibile cu fire fine de la 0.14mm².

De aceea, denumirea veche care menționează „flexibil” nu descrie întreaga compatibilitate a modelului. Dacă unul dintre cele două fire este rigid, clema îl poate primi în intervalul 0.2–4mm². Dacă celălalt este flexibil cu fire fine, pentru el se aplică intervalul 0.14–4mm². Fiecare conductor se evaluează după propria structură; nu trebuie ca cele două fire să fie identice.

Conectorul are tensiune nominală de 450V și curent nominal de 32A. Temperatura maximă a aerului ambiant în funcționare este de 85°C, cu marcaj T85. Aceste date identifică limitele nominale ale piesei alături de intervalele conductorilor, fără a transforma simpla secțiune de 4mm² într-o descriere completă a utilizării sale.

O clemă la bucată pentru o singură legătură

WAGO 221-412 este afișată la bucată. Cele două intrări sunt părți ale aceleiași cleme și formează o singură legătură între doi conductori. Pentru mai multe perechi de fire care trebuie legate separat, cantitatea comandată se stabilește după numărul acelor legături. Multiplul de comandă recomandat pe pagină este de 100, dar unitatea de măsură rămâne bucata.

Codul 221-412 identifică varianta Slim cu două pârghii și carcasă transparentă. În selecția de cleme WAGO, numărul de puncte și intervalul secțiunilor sunt criterii mai precise decât termenii generali „cleme electrice” sau „cleme cabluri electrice”. Pentru această piesă, decizia pornește de la legătura dintre doi conductori compatibili.

Erori frecvente la alegerea clemelor WAGO

• Interpretarea clemelor WAGO „2x4mm²” ca fiind doar pentru două fire de 4mm². Modelul are două intrări, iar 4mm² este secțiunea maximă pe conductor. Sunt acceptate și secțiuni mai mici din intervalele indicate.
• Considerarea celor două intrări ca puncte izolate electric. WAGO 221-412 leagă conductorii într-un singur potențial. Cele două pârghii acționează separat prinderea firelor, nu separă circuitele.
• Alegerea după cuvântul „flexibil” din denumirea veche. Clema primește și conductori de cupru rigizi unifilari sau multifilari de 0.2–4mm².
• Aplicarea limitei inferioare de 0.14mm² unui fir rigid. Această valoare aparține conductorilor flexibili cu fire fine; pentru cei rigizi și multifilari minimul este 0.2mm².

Întrebări frecvente despre clemele WAGO 221-412

Ce conductori acceptă clemele WAGO 221-412 Slim?

Clemele WAGO 221-412 Slim acceptă conductori de cupru rigizi unifilari și multifilari de 0.2–4mm², precum și conductori flexibili cu fire fine de 0.14–4mm².

Pot lega un fir rigid de unul flexibil în clema 221-412?

Clema WAGO 221-412 poate uni un conductor rigid și unul flexibil cu fire fine, dacă ambele sunt din cupru și fiecare se află în intervalul de secțiune aferent structurii sale.

Ce înseamnă cele două pârghii ale conectorului?

Conectorul WAGO 221-412 are câte o pârghie pentru fiecare dintre cele două puncte de prindere. Firele introduse în aceste puncte sunt unite electric într-un singur potențial.

Ce lungime se dezizolează pentru această clemă de legătură?

Clema de legătură WAGO 221-412 necesită dezizolarea a 11mm din fiecare conductor. Pârghia se ridică pentru introducerea firului pregătit și se coboară pentru închiderea punctului de conexiune.
