Cleme WAGO 221-413 Slim cu parghii 3 conductori 0.14-4mm2

Cleme WAGO 221-413 Slim sunt conectori de legătură cu pârghii pentru reunirea a până la trei conductori de cupru într-un singur potențial. Acceptă conductori rigizi unifilari și multifilari de 0.2–4mm², precum și conductori flexibili cu fire fine de 0.14–4mm². Carcasa transparentă lasă vizibilă poziția firelor, iar fiecare intrare are propria pârghie. Modelul este util într-o doză sau la conectarea unui corp de iluminat când legătura cuprinde conductori de tipuri diferite.

Cleme WAGO Slim pentru trei conductori de cupru

WAGO 221-413 are trei puncte de conexiune, toate legate la același potențial. Poți reuni într-o singură clemă conductori cu structuri diferite, dacă secțiunea fiecăruia se află în intervalul admis pentru tipul său. Cele trei pârghii acționează separat punctele de prindere; cele trei intrări nu reprezintă circuite independente.

Această configurație ajută când o legătură trebuie să primească, de exemplu, un conductor rigid din instalație și fire flexibile cu fire fine ale unui corp de iluminat. Pentru fiecare fir contează tipul său și secțiunea, nu doar faptul că pe clemă apare „max. 4mm²”. Toate cele trei tipuri acceptate ajung până la 4mm², însă limita inferioară este diferită: 0.14mm² pentru conductorii flexibili cu fire fine și 0.2mm² pentru cei rigizi sau multifilari.

Codul 221-413 identifică varianta cu trei intrări. Mențiunea „3x4mm²” descrie numărul punctelor și secțiunea maximă a fiecărui conductor compatibil; firele pot avea și secțiuni mai mici, în intervalele indicate. Astfel poți alege piesa după legătura necesară, fără a interpreta notația ca o cerință pentru trei fire identice de 4mm².

Pârghii individuale și conductori vizibili

Fiecare conductor se conectează prin ridicarea pârghiei aferente, introducerea firului dezizolat și coborârea pârghiei. Lungimea de dezizolare pentru WAGO 221-413 este de 11mm. Conectarea nu necesită strângerea unui șurub, iar accesul separat la intrări este practic atunci când firele care alcătuiesc legătura au structuri diferite.

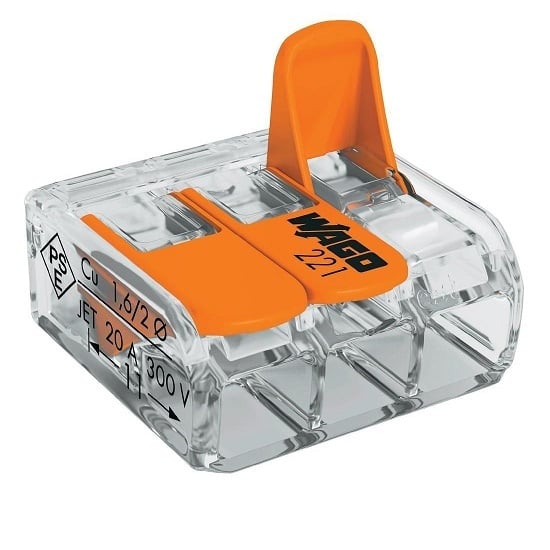

Carcasa transparentă permite observarea poziției conductorilor în zona de conexiune. Când sunt ocupate toate cele trei puncte, fiecare fir rămâne vizibil fără ca întregul corp să ascundă intrarea. Pârghiile portocalii se disting de carcasă, ceea ce face ușor de identificat punctul acționat pentru fiecare conductor.

Conductorii intră lateral. Formatul Slim este potrivit pentru spații de conexiune limitate, dar la așezarea clemei contează și locul necesar firelor care ajung la intrări și accesul la pârghii. Pentru o legătură din doză, această orientare poate influența modul în care sunt grupate firele fără a modifica funcția electrică a celor trei puncte: toate rămân conectate între ele.

Alegerea secțiunii pentru clema WAGO 221-413

Modelul 221-413 acceptă conductori de cupru rigizi unifilari, multifilari și flexibili cu fire fine. Pentru primii doi, intervalul este 0.2–4mm²; pentru conductorii flexibili cu fire fine, este 0.14–4mm². Aceeași limită maximă nu înseamnă că și secțiunea minimă este aceeași. Un fir flexibil fin de 0.14mm² se încadrează, în timp ce această valoare este sub limita inferioară declarată pentru conductorul rigid.

Denumirea veche a produsului pune accent pe „flexibil”, însă WAGO 221-413 poate reuni și conductori rigizi sau multifilari de cupru. Acesta este un criteriu util dacă în aceeași conexiune ajung un fir al instalației și un fir al echipamentului conectat. Pârghiile permit pregătirea fiecărui punct în parte, iar intervalele de secțiune stabilesc ce fire pot fi introduse.

Clema are tensiune nominală de 450V și curent nominal de 32A. Temperatura maximă a aerului ambiant în funcționare este de 85°C, corespunzătoare marcajului T85. Aceste valori identifică parametrii conectorului, alături de condițiile privind materialul, tipul și secțiunea conductorilor.

O clemă la bucată pentru o legătură cu trei intrări

WAGO 221-413 este afișată la bucată. Cele trei puncte sunt intrările unei singure cleme și servesc unei singure legături comune. Pentru mai multe legături distincte, cantitatea comandată se stabilește după numărul de cleme necesare. Multiplul de comandă recomandat pe pagină nu schimbă unitatea de măsură a articolului.

În selecția de cleme WAGO, codul 221-413 identifică modelul Slim cu trei intrări, pârghii și carcasă transparentă. Pentru această piesă, combinația dintre numărul de conductori și intervalele de secțiune este mai utilă la comandă decât termenul general „cleme cabluri electrice”.

Erori frecvente la alegerea clemelor WAGO

• Considerarea clemelor WAGO 221-413 ca fiind doar pentru fire flexibile. Modelul acceptă și conductori de cupru rigizi unifilari sau multifilari de 0.2–4mm²; conductorii flexibili cu fire fine au intervalul 0.14–4mm².
• Citirea celor trei intrări ca trei circuite independente. Punctele conectorului 221-413 aparțin unui singur potențial. Firele introduse sunt conectate între ele.
• Aplicarea aceleiași limite inferioare tuturor conductorilor. Valoarea de 0.14mm² este pentru fire flexibile fine. Pentru conductorii rigizi și multifilari, limita inferioară este 0.2mm².
• Confundarea notației „3x4mm²” cu trei fire obligatoriu de 4mm². Clema are trei intrări, iar 4mm² este secțiunea maximă pe conductor; sunt acceptate și secțiuni mai mici din intervalul tipului respectiv.

Întrebări frecvente despre clemele WAGO 221-413

Ce conductori acceptă clemele WAGO 221-413 Slim?

Clemele WAGO 221-413 Slim acceptă conductori de cupru rigizi și multifilari de 0.2–4mm², precum și conductori flexibili cu fire fine de 0.14–4mm². Fiecare fir se introduce într-un punct cu pârghie proprie.

Pot reuni un fir rigid și unul flexibil în clema 221-413?

Clema WAGO 221-413 permite reunirea conductorilor rigizi și flexibili de cupru într-un singur potențial, dacă fiecare se încadrează în intervalul de secțiune aferent tipului său.

Cele trei pârghii păstrează conexiunile separate?

Cele trei pârghii ale conectorului WAGO 221-413 acționează separat punctele de prindere. Conductorii introduși în aceste puncte sunt însă conectați electric la același potențial.

Cât se dezizolează firul pentru această clemă de legătură?

Clema de legătură WAGO 221-413 necesită o lungime de dezizolare de 11mm. Pârghia se ridică pentru introducerea conductorului și se coboară pentru închiderea punctului de conexiune.
