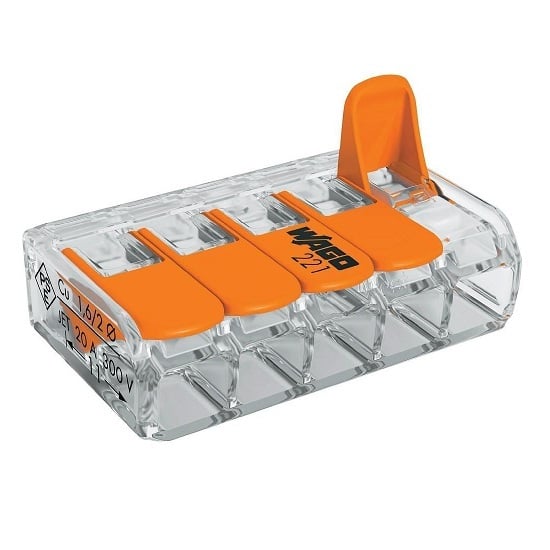

Clema WAGO 221-415 este un conector de îmbinare cu pârghii pentru 5 conductori, compatibil cu toate tipurile de conductori admise de seria WAGO 221, în intervalele de secțiune specificate pentru această variantă. Modelul acceptă conductori rigizi și multifilari de 0.2–4 mm², precum și conductori fini multifilari de 0.14–4 mm². Cele cinci puncte de conectare, carcasa transparentă și mecanismul individual cu pârghii fac din 221-415 o variantă potrivită atunci când aceeași conexiune trebuie realizată între mai multe conductoare, fără a schimba tipul de conector în funcție de construcția fiecărui conductor.
Secțiunea de 4 mm² reprezintă valoarea maximă acceptată de această variantă, nu dimensiunea obligatorie a conductorului. La alegerea clemei contează trei lucruri împreună: numărul de conductori care trebuie conectați, tipul acestora și secțiunea fiecăruia. Modelul 221-415 este configurat pentru cinci conductori și are valori nominale de 32 A și 450 V.
Ce conductori acceptă clema WAGO 221-415?
Clema WAGO 221-415 acceptă conductori rigizi, multifilari și fini multifilari. Pentru conductorii rigizi și multifilari, secțiunea admisă este de 0.2–4 mm². Pentru conductorii fini multifilari, intervalul este de 0.14–4 mm². Compatibilitatea cu aceste tipuri de conductori permite realizarea unei conexiuni în care sunt folosite secțiuni sau construcții diferite, atât timp cât fiecare conductor se încadrează în limitele admise.
Această caracteristică este importantă și pentru diferențierea față de clemele destinate unui singur tip de conductor. WAGO 221-415 nu este o clemă exclusiv pentru cablu flexibil. Formularea „5x4 mm²” exprimă configurația cu cinci puncte de conectare și secțiunea maximă de 4 mm² pentru fiecare conductor compatibil, nu cinci conductori care trebuie să aibă obligatoriu aceeași secțiune.
| Criteriu |
WAGO 221-415 |
Ce înseamnă practic |
| Puncte de conectare |
5 |
Permite conectarea a cinci conductori compatibili în același conector. |
| Conductori rigizi și multifilari |
0.2–4 mm² |
Secțiunea fiecărui conductor trebuie să rămână în intervalul admis. |
| Conductori fini multifilari |
0.14–4 mm² |
Limita inferioară diferă față de cea pentru conductori rigizi sau multifilari. |
| Valori nominale |
32 A / 450 V |
Parametrii electrici trebuie corelați cu circuitul în care va fi utilizată clema. |
| Temperatură aer ambiant |
max. 85°C (T85) |
Limita de temperatură trebuie respectată în contextul aplicației. |
Când contează configurația cu 5 conductori?
Configurația cu cinci puncte de conectare este relevantă atunci când aceeași legătură trebuie distribuită către mai mulți conductori compatibili. Față de un conector cu două sau trei poziții, clema WAGO 221-415 oferă cinci puncte într-o singură carcasă. Alegerea variantei cu cinci conductori are sens atunci când toate cele cinci poziții sunt necesare sau când arhitectura conexiunii cere această capacitate.
Numărul de puncte nu trebuie confundat cu numărul de poli ai unui cablu și nici cu secțiunea conductorilor. Cele cinci poziții aparțin aceleiași variante constructive a conectorului. Dacă sunt necesare numai două sau trei conexiuni, seria 221 include variante dedicate cu un număr mai mic de conductori, iar alegerea poate fi făcută în funcție de configurația concretă. Alte variante pot fi găsite în categoria cleme Wago.
Carcasa transparentă permite controlul vizual
Clema WAGO 221-415 are o carcasă transparentă care lasă vizibilă zona de conectare. Conductorul poate fi observat prin carcasă, ceea ce permite controlul vizual al poziției sale și al lungimii dezizolate. Pentru modelul 221-415, lungimea de dezizolare specificată este de 11 mm.
Seria WAGO 221 dispune și de două deschideri pentru testare, amplasate din direcții diferite. Aceste puncte permit accesul sondelor de măsură compatibile fără ca verificarea să depindă exclusiv de accesul la conductor. Carcasa transparentă și punctele de testare au funcții diferite: prima ajută la inspecția vizuală, iar celelalte permit efectuarea măsurătorilor electrice.
Dimensiunile clemei WAGO 221-415
Clema WAGO 221-415 are aproximativ 29.80 mm lățime, 8.15 mm înălțime și 18.30 mm adâncime. Lățimea mai mare față de variantele cu mai puține puncte de conectare este consecința configurației pentru cinci conductori. Dimensiunile sunt utile atunci când spațiul disponibil pentru conexiune este un criteriu important.
Formatul compact al seriei 221 ajută la reducerea volumului ocupat de conector, însă varianta trebuie aleasă în continuare după numărul real de conductori necesari. O clemă cu cinci poziții ocupă mai mult spațiu decât una echivalentă cu două sau trei poziții, iar acest compromis merită evaluat dacă spațiul de instalare este limitat.
Ce verifici înainte de alegerea variantei 221-415?
Pentru clema WAGO 221-415, primul criteriu este necesarul de cinci puncte de conectare. Urmează tipul conductorilor și secțiunea acestora: 0.2–4 mm² pentru conductori rigizi și multifilari, respectiv 0.14–4 mm² pentru conductori fini multifilari. Valorile nominale de 32 A și 450 V și temperatura maximă a aerului ambiant de 85°C trebuie, la rândul lor, să fie compatibile cu aplicația.
Dacă este necesară o altă configurație, selecția din gama de cleme Wago permite alegerea în funcție de numărul de conductori și secțiunea acceptată. Pentru alte produse destinate realizării conexiunilor electrice poate fi consultată și categoria conexiune și fixare, iar produsele aceluiași producător sunt disponibile în pagina Wago.
Erori frecvente
Interpretarea „5x4 mm²” ca secțiune obligatorie pentru toți conductorii
Clema WAGO 221-415 nu impune utilizarea a cinci conductori de 4 mm². Valoarea de 4 mm² este limita superioară pentru un conductor compatibil. Pot fi conectați și conductori cu secțiuni mai mici, inclusiv secțiuni diferite între ele, dacă fiecare se încadrează în intervalul permis pentru tipul său.
Alegerea variantei 221-415 fără verificarea numărului de conexiuni necesare
Clema WAGO 221-415 are cinci puncte de conectare. Dacă aplicația necesită doar două sau trei conductoare, o altă variantă a seriei poate corespunde mai bine configurației și poate ocupa mai puțin spațiu. Numărul de poziții trebuie stabilit înainte de alegerea modelului.
Considerarea modelului 221-415 drept clemă numai pentru conductori flexibili
Clema WAGO 221-415 acceptă toate tipurile de conductori specificate pentru această variantă. Conductori rigizi și multifilari de 0.2–4 mm² și conductori fini multifilari de 0.14–4 mm² pot fi conectați în limitele tehnice declarate.
Întrebări frecvente
Clema WAGO 221-415 poate conecta tipuri diferite de conductori?
Clema WAGO 221-415 acceptă conductori rigizi, multifilari și fini multifilari. Tipurile și secțiunile pot fi diferite, cu condiția ca fiecare conductor să respecte intervalul admis pentru categoria sa.
Care este diferența principală dintre WAGO 221-415 și variantele 221 cu mai puține conexiuni?
Clema WAGO 221-415 oferă cinci puncte de conectare. Variantele cu două sau trei poziții răspund unor conexiuni cu mai puțini conductori, în timp ce 221-415 este destinată configurației cu până la cinci conductori compatibili.
Ce înseamnă secțiunea maximă de 4 mm² la WAGO 221-415?
Secțiunea de 4 mm² este limita maximă pentru fiecare conductor compatibil cu clema WAGO 221-415. Sunt acceptate și secțiuni mai mici: de la 0.2 mm² pentru conductori rigizi și multifilari și de la 0.14 mm² pentru conductori fini multifilari.
De ce este transparentă carcasa clemei WAGO 221-415?
Carcasa transparentă a clemei WAGO 221-415 permite inspectarea vizuală a conductorului în zona de conectare. Vizibilitatea ajută la controlul poziției conductorului și al porțiunii dezizolate.
Este WAGO 221-415 alegerea potrivită dacă am nevoie de trei conexiuni?
Clema WAGO 221-415 este varianta cu cinci puncte de conectare. Dacă sunt necesare numai trei conexiuni, seria WAGO 221 include și o variantă dedicată cu trei conductori, astfel încât numărul real de conexiuni poate fi folosit ca prim criteriu de selecție.
