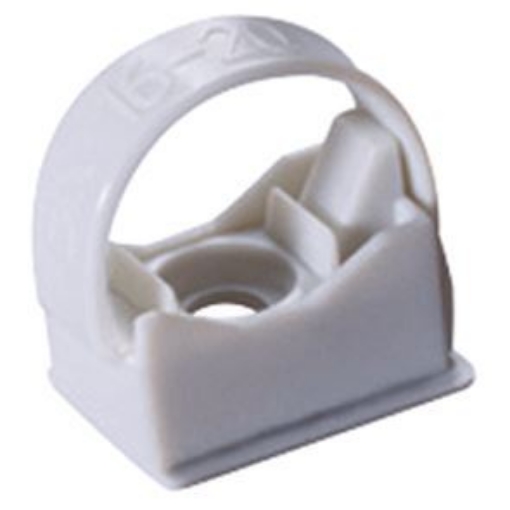

Clips fixare tub GEWISS GW FIT DX51120 16-20mm gri RAL 7035

Clips fixare tub GEWISS GW FIT DX51120 este un colier redeschis din poliamidă, destinat fixării tuburilor cu diametrul exterior de 16-20mm. Are culoare gri RAL 7035, este realizat din material fără halogeni conform EN 50642 și poate fi utilizat la temperaturi cuprinse între -5°C și +60°C.

Fixare pentru tuburi cu diametrul exterior de 16-20mm

DX51120 este un clips fixare tub dimensionat pentru tuburi cu diametrul exterior de 16-20mm. Compatibilitatea dimensională este criteriul principal de alegere: tubul utilizat trebuie să se încadreze în intervalul declarat de GEWISS pentru ca elementul de fixare să corespundă aplicației.

Produsul face parte din gama GW FIT, dedicată accesoriilor pentru instalații electrice. În această familie sunt incluse elemente de fixare pentru tuburi și cabluri, precum și accesorii pentru tuburi rigide și flexibile, însă DX51120 trebuie tratat specific ca element de fixare pentru tuburi de 16-20mm.

Colier redeschis pentru acces la tub

Clips fixare tub GEWISS DX51120 este descris de producător ca un colier redeschis. Configurația permite deschiderea elementului de fixare atunci când este necesar accesul la tub, fără ca produsul să fie confundat cu o bridă de cablu de unică utilizare sau cu un suport destinat altui diametru.

Funcția de redeschidere este relevantă în instalațiile în care traseul trebuie fixat mecanic, dar poate necesita intervenții ulterioare. Alegerea trebuie făcută însă după diametrul tubului și modul de montaj, nu doar după faptul că elementul poate fi redeschis.

Montaj pe perete pentru tuburi rigide

GEWISS indică utilizarea DX51120 pentru fixarea tuburilor rigide pe perete. Elementul are un orificiu de montaj de 7mm, prin care poate fi realizată prinderea mecanică folosind sistemul de fixare adecvat suportului pe care este montat tubul.

Un clips fixare tub nu stabilește singur tipul diblului sau al elementului de ancorare necesar. Acestea trebuie alese în funcție de materialul suportului și de condițiile reale ale instalației. Informația de 7mm se referă la orificiul de asamblare al colierului.

Poliamidă fără halogeni și domeniu de temperatură

DX51120 este realizat din poliamidă și este declarat fără halogeni conform EN 50642. Temperatura de funcționare indicată este de la -5°C la +60°C, iar testul cu fir incandescent este declarat la 750°C. Aceste valori descriu materialul și condițiile de încercare ale produsului.

Standardul indicat pentru produs este EN 61386-1, acolo unde acesta este aplicabil. Aceste informații nu trebuie interpretate ca un grad de protecție IP al clipsului: pentru DX51120 producătorul nu declară un grad IP.

Dimensiuni și integrare în traseul de tuburi

Clips fixare tub GEWISS DX51120 este conceput în jurul intervalului de diametre 16-20mm. Desenul dimensional al producătorului indică aproximativ 23mm pe direcția principală, 13mm pe lateral și 9mm pentru înălțimea elementului, aceste cote fiind utile la verificarea spațiului disponibil pentru montaj.

Pentru continuarea traseului pot fi consultate tuburile flexibile și rigide, iar pentru alte componente de instalare sunt disponibile soluțiile din zona de conexiune și fixare. Alte produse ale producătorului sunt grupate în selecția GEWISS.

Ce verifici înainte de alegerea DX51120

Alegerea unui clips fixare tub trebuie să înceapă cu diametrul exterior al tubului. Pentru DX51120 intervalul este 16-20mm; după această verificare contează mediul termic, metoda de ancorare și integrarea mecanică în traseul instalației.

• Tip produs: colier redeschis pentru fixarea tuburilor.
• Gamă: GEWISS GW FIT.
• Diametru tub: 16-20mm.
• Material: poliamidă.
• Culoare: gri RAL 7035.
• Material fără halogeni: conform EN 50642.
• Temperatură de funcționare: -5°C până la +60°C.
• Orificiu de montaj: 7mm.
• Test cu fir incandescent: 750°C.

Erori frecvente

Alegerea DX51120 pentru un tub cu diametrul greșit

GEWISS DX51120 este destinat tuburilor cu diametrul exterior de 16-20mm. Alegerea unui clips după aspect, fără verificarea diametrului, poate produce o prindere incompatibilă cu traseul. Criteriul corect este diametrul exterior real al tubului care trebuie fixat.

Confundarea DX51120 cu un clips pentru cabluri

GEWISS DX51120 este un clips fixare tub, iar producătorul îl definește prin compatibilitatea cu tuburi de 16-20mm. Deși gama GW FIT include și elemente pentru cabluri, funcția exactă a acestui cod trebuie păstrată la selecție.

Presupunerea că orificiul de 7mm stabilește automat tipul de diblu

Orificiul de montaj al GEWISS DX51120 are 7mm, dar această valoare nu stabilește singură sistemul de ancorare. Elementul de fixare utilizat trebuie ales în funcție de suportul de montaj, iar compatibilitatea mecanică trebuie verificată separat.

Întrebări frecvente

Pentru ce diametru de tub este GEWISS DX51120?

GEWISS DX51120 este destinat tuburilor cu diametrul exterior de 16-20mm. Intervalul de diametre este specificat pentru acest model și trebuie verificat înainte de comandă în raport cu tubul utilizat în instalație.

Din ce material este realizat clipsul GEWISS DX51120?

GEWISS DX51120 este realizat din poliamidă fără halogeni conform EN 50642. Produsul are culoare gri RAL 7035, iar testul cu fir incandescent este declarat la 750°C.

Poate fi montat GEWISS DX51120 pe perete?

GEWISS DX51120 este prevăzut pentru fixarea tuburilor rigide pe perete. Producătorul indică un orificiu de asamblare de 7mm; sistemul efectiv de ancorare trebuie ales în funcție de materialul peretelui și de condițiile instalației.

Care este temperatura de utilizare pentru GEWISS DX51120?

GEWISS DX51120 are o temperatură de funcționare declarată între -5°C și +60°C. Dacă instalația lucrează în afara acestui interval, trebuie ales un element de fixare cu specificații corespunzătoare condițiilor respective.

GEWISS DX51120 are grad de protecție IP?

Pentru GEWISS DX51120 nu este declarat un grad de protecție IP. Produsul este un element mecanic de fixare pentru tuburi, iar selecția trebuie făcută după diametru, material, temperatură și condițiile reale de instalare.
