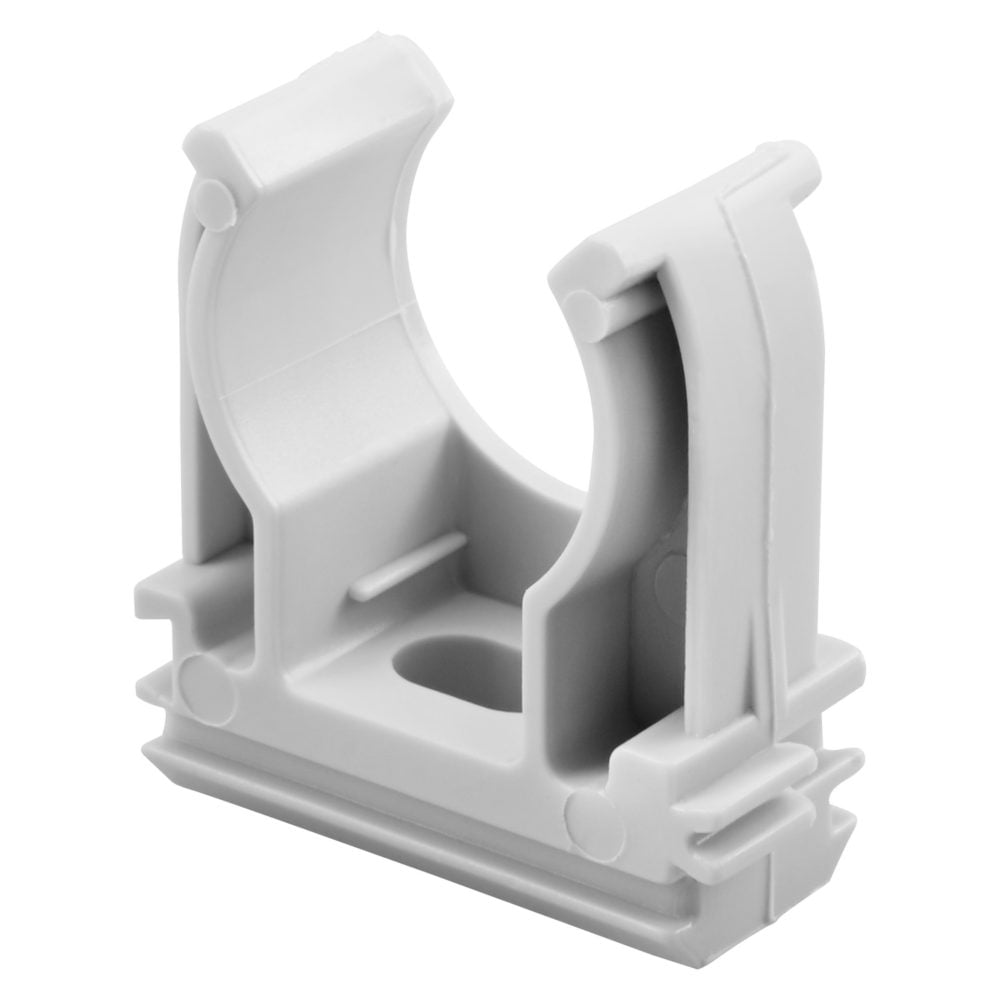

Clips prindere tub GEWISS GW50601 16mm gri RAL 7035

GEWISS GW50601 este un clips prindere tub pentru fixarea aparentă a tuburilor cu diametrul exterior de 16mm. Suportul ține tubul în poziție pe suprafața de montaj prin clipsare și menține axa acestuia la 20mm față de perete. Este realizat din polimer rezistent la șocuri, fără halogeni conform EN 50642, și are culoare gri RAL 7035.

Ce face clipsul GEWISS GW50601

GW50601 fixează mecanic tubul de protecție pe traseul instalației electrice atunci când acesta este montat aparent. Tubul este introdus în suport și reținut prin clipsare, astfel încât traseul poate fi poziționat și susținut de-a lungul peretelui sau al altei suprafețe de montaj.

Acest clips prindere tub nu este un element de îmbinare între două tuburi și nu realizează conexiuni electrice. Funcția lui este strict de susținere și fixare a unui tub cu diametrul exterior de 16mm.

Pentru tuburi cu diametrul exterior de 16mm

Compatibilitatea dimensională este criteriul principal la alegerea GW50601. Clipsul este proiectat pentru tuburi cu diametrul exterior de 16mm, iar această valoare trebuie verificată pe tubul care urmează să fie montat.

Un tub cu alt diametru exterior nu trebuie forțat într-un suport de 16mm și nici lăsat insuficient fixat într-un clips supradimensionat. Pentru un traseu stabil, diametrul clipsului trebuie să corespundă diametrului exterior al tubului.

Fixare prin clipsare pentru montaj aparent

GEWISS recomandă GW50601 pentru montaj pe suprafață. Sistemul de reținere este de tip clips, ceea ce permite introducerea tubului în suport după poziționarea elementelor de fixare pe traseu.

În practică, un clips prindere tub ajută la menținerea geometriei traseului aparent și a unei distanțe constante față de suprafața de montaj. Pentru GW50601, distanța declarată dintre perete și axa tubului este de 20mm.

Polimer rezistent la șocuri și fără halogeni

GW50601 este realizat din polimer rezistent la șocuri. Materialul este declarat fără halogeni conform EN 50642, caracteristică relevantă atunci când specificațiile instalației cer accesorii realizate din astfel de materiale.

Testul cu fir incandescent este declarat la 750°C. Această valoare caracterizează comportamentul materialului în condițiile testului specific și nu trebuie interpretată ca temperatură normală de funcționare a clipsului.

Temperatura de utilizare

Domeniul de temperatură de funcționare declarat pentru GW50601 este de la -5°C la +60°C. Suportul trebuie utilizat în condiții care se încadrează în acest interval și în contextul unei instalații compatibile cu caracteristicile sale.

Produsul nu are declarat un grad IP propriu. Gradul de protecție al unei instalații nu trebuie dedus din acest clips, deoarece protecția finală depinde de toate componentele și de modul în care este realizat ansamblul.

Unde se poate utiliza GW50601

Gama GW FIT include accesorii pentru instalații electrice rezidențiale, terțiare și industriale. GW50601 este potrivit pentru trasee aparente în care trebuie fixat un tub exterior de 16mm, cu respectarea condițiilor de montaj și temperatură ale produsului.

Utilizarea concretă depinde de tubul ales și de proiectarea traseului. Clipsul nu stabilește tipul de cablu care poate trece prin tub și nici condițiile electrice ale circuitului; acestea se verifică separat pentru componentele instalației.

Ce verifici înainte de cumpărare

Alege acest clips prindere tub dacă traseul folosește tub cu diametrul exterior de 16mm și necesită fixare aparentă. Diametrul este criteriul decisiv, urmat de condițiile de montaj, temperatura de utilizare și cerințele privind materialul.

• Tip: clips / suport pentru fixarea tubului.
• Diametru exterior tub: 16mm.
• Tip fixare: prin clipsare.
• Montaj recomandat: aparent, pe suprafață.
• Culoare: gri RAL 7035.
• Material: polimer rezistent la șocuri.
• Material fără halogeni: conform EN 50642.
• Distanță perete - ax tub: 20mm.
• Temperatură de funcționare: -5°C până la +60°C.
• Test fir incandescent: 750°C.

Pentru celelalte elemente necesare realizării traseului poți consulta categoria de conexiune și fixare. Pentru alte accesorii ale producătorului este disponibilă și gama GEWISS.

Erori frecvente

Alegerea clipsului după diametrul interior al tubului. GW50601 este dimensionat pentru un diametru exterior de 16mm. Dacă valoarea verificată pe tub reprezintă alt tip de dimensiune, compatibilitatea nu trebuie presupusă.

Folosirea clipsului ca piesă de îmbinare. GW50601 fixează tubul pe traseu, dar nu unește două segmente de tub. Pentru schimbări de direcție, îmbinări sau alte funcții trebuie utilizate accesoriile corespunzătoare instalației.

Presupunerea că produsul are un grad IP propriu. Pentru GW50601 nu este declarat un grad IP. Protecția instalației trebuie evaluată la nivelul ansamblului și al componentelor care au o clasificare IP specifică.

Utilizarea unui clips de 16mm pentru alt diametru de tub. Diferența de diametru poate afecta reținerea mecanică. Pentru fiecare traseu trebuie aleasă dimensiunea de clips care corespunde diametrului exterior al tubului.

Întrebări frecvente

La ce se folosește GEWISS GW50601?

GEWISS GW50601 se folosește pentru fixarea aparentă a unui tub cu diametrul exterior de 16mm pe traseul unei instalații electrice. Clipsul susține tubul pe suprafața de montaj și îl menține la o distanță de 20mm între perete și axa tubului.

Pentru ce diametru de tub este GW50601?

GEWISS GW50601 este proiectat pentru tuburi cu diametrul exterior de 16mm. Diametrul exterior al tubului trebuie verificat înainte de comandă, deoarece acesta este criteriul dimensional care stabilește compatibilitatea cu clipsul.

GW50601 este pentru montaj aparent?

GEWISS GW50601 este recomandat pentru montaj pe suprafață, fiind utilizat pentru susținerea traseelor aparente de tub. Fixarea tubului în suport se realizează prin clipsare.

Din ce material este clipsul GW50601?

GEWISS GW50601 este fabricat din polimer rezistent la șocuri și este declarat fără halogeni conform EN 50642. Produsul are culoare gri RAL 7035 și un test cu fir incandescent declarat la 750°C.

Ce temperatură de utilizare are GW50601?

GEWISS GW50601 are un domeniu declarat de funcționare între -5°C și +60°C. Această limită trebuie respectată în raport cu condițiile reale în care este montat traseul de tub.
