Contact fereastra Eaton XComfort 104922 montaj aparent CSEZ-01/06

Ce este contactul magnetic Eaton XComfort CSEZ-01/06?

Contactul magnetic Eaton XComfort CSEZ-01/06 este un senzor pentru monitorizarea poziției deschis sau închis a unei ferestre, uși ori porți. Modelul este identificat prin codul de producător 104922 și EAN-ul 4015081047291.

Produsul are un contact normal deschis, cablu de conectare inclus și montaj aparent. Nu dispune de interfață radio proprie, astfel încât semnalul trebuie preluat de o intrare binară compatibilă și integrat ulterior în sistemul de automatizare.

Cum funcționează contactul de fereastră?

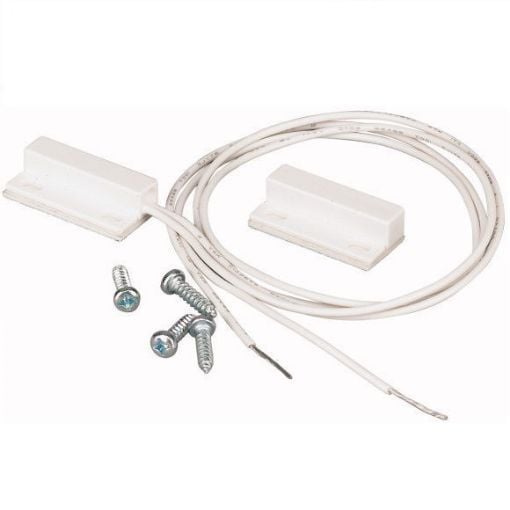

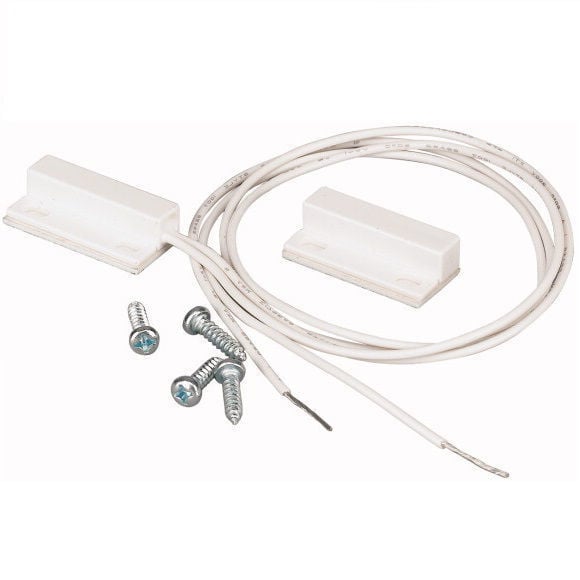

Ansamblul utilizează un contact și un magnet montați pe cele două părți ale elementului monitorizat. O componentă se fixează pe rama imobilă, iar cealaltă pe partea mobilă a ferestrei, ușii sau porții.

Schimbarea poziției dintre contact și magnet modifică starea contactului electric. Intrarea binară asociată poate prelua această stare și o poate utiliza într-o logică de monitorizare sau automatizare compatibilă.

Ce înseamnă contact normal deschis?

Documentația Eaton indică un contact de tip normal deschis. Interpretarea exactă a stării electrice în raport cu poziția magnetului trebuie verificată în schema de instalare a produsului și în configurarea intrării la care este conectat.

Produsul nu trebuie înlocuit automat cu un contact normal închis, deoarece logica electrică și modul de detectare pot fi diferite. Tipul intrării și programarea sistemului trebuie să corespundă contactului utilizat.

Care sunt diferențiatorii modelului CSEZ-01/06?

• Montajul aparent permite instalarea pe suprafața ramei și a elementului mobil.
• Contactul normal deschis furnizează o stare electrică unei intrări compatibile.
• Cablul de conectare de 0,45 m este montat pe produs.
• Utilizarea este confirmată pentru ferestre, uși și porți.
• Produsul nu necesită baterie și nu are interfață radio proprie.

Este un senzor wireless XComfort?

Nu. Eaton descrie codul 104922 drept senzor fără interfață RF. Contactul magnetic nu transmite direct semnalul prin rețeaua radio XComfort și nu include un emițător sau o baterie.

Pentru integrarea într-un sistem XComfort, starea contactului trebuie preluată de o intrare binară compatibilă. Acea componentă realizează interpretarea și transmiterea informației către restul sistemului, în funcție de configurația instalației.

Unde poate fi utilizat?

Documentația oficială confirmă utilizarea pentru ferestre, uși și porți. Produsul poate indica dacă elementul monitorizat și-a modificat poziția, fără să identifice cauza deschiderii și fără să blocheze mecanic accesul.

Într-o instalație compatibilă, starea poate fi folosită în automatizări pentru climatizare, semnalizare sau supraveghere. Funcția concretă depinde însă de intrarea binară, controlerul și programarea sistemului, nu de contactul magnetic utilizat separat.

Cum se montează?

Modelul este destinat montajului aparent. Contactul și magnetul trebuie poziționate astfel încât să se apropie și să se îndepărteze corect atunci când fereastra, ușa sau poarta este închisă și deschisă.

Ansamblul principal are dimensiuni de 7 cm lungime, 5 cm lățime și 1 cm înălțime. Eaton indică pentru componenta senzorului o lungime de 2,8 cm și o secțiune exterioară de aproximativ 0,65 x 0,65 cm.

Cablul de conectare are lungimea de 0,45 m. Poziționarea intrării binare și traseul conductorului trebuie planificate astfel încât cablul să nu fie tensionat, prins sau expus deteriorării mecanice.

Ce trebuie verificat înainte de alegere?

Compară modelul CSEZ-01/06, codul 104922 și EAN-ul 4015081047291 cu proiectul instalației și cu piesa înlocuită. Identificatorii producătorului sunt mai siguri decât alegerea exclusiv după formă sau culoare.

Verifică dacă intrarea utilizată acceptă un contact fără potențial și logica normal deschisă. O sursă tehnică asociată produsului indică utilizarea cu intrarea binară Eaton 265627 în modul corespunzător și avertizează împotriva conectării la intrarea de 230 V AC.

Trebuie verificată poziția de montaj și distanța dintre senzor și magnet. Sursele consultate nu precizează distanța maximă admisă, astfel încât aceasta trebuie confirmată în instrucțiunile Eaton înainte de instalare.

Gradul IP20 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior neprotejat, zone expuse la apă, condens, praf abundent sau impact mecanic frecvent.

Contactul nu înlocuiește o încuietoare, un sistem antiefracție complet sau un dispozitiv certificat pentru funcții de siguranță. Eaton nu indică o clasă VdS pentru acest model.

Cum se compară cu varianta încastrată?

CSEZ-01/06, cod 104922, este varianta pentru montaj aparent. Modelul CSEZ-01/07, cod 104923, este destinat montajului încastrat și reprezintă un produs diferit.

Alegerea trebuie realizată în funcție de construcția ramei, spațiul disponibil, traseul cablului și aspectul instalației. Cele două modele nu trebuie considerate automat interschimbabile.

Întrebări frecvente

Ce tip de produs este Eaton CSEZ-01/06?

Este un contact magnetic aparent pentru monitorizarea ferestrelor, ușilor și porților.

Are comunicație radio proprie?

Nu. Produsul este un senzor fără interfață RF și necesită o intrare binară compatibilă.

Ce tip de contact are?

Documentația Eaton confirmă un contact normal deschis.

Ce lungime are cablul?

Cablul de conectare montat pe produs are lungimea de 0,45 m.

Poate fi montat în exterior?

Produsul are protecție IP20 și nu este confirmat pentru exterior neprotejat.

Este un sistem complet de alarmă?

Nu. Contactul furnizează numai starea electrică și necesită componente compatibile pentru interpretare și automatizare.
