Contact fereastra Eaton XComfort 104923 montare incastrata CSEZ-01/07

Ce este contactul magnetic Eaton XComfort CSEZ-01/07?

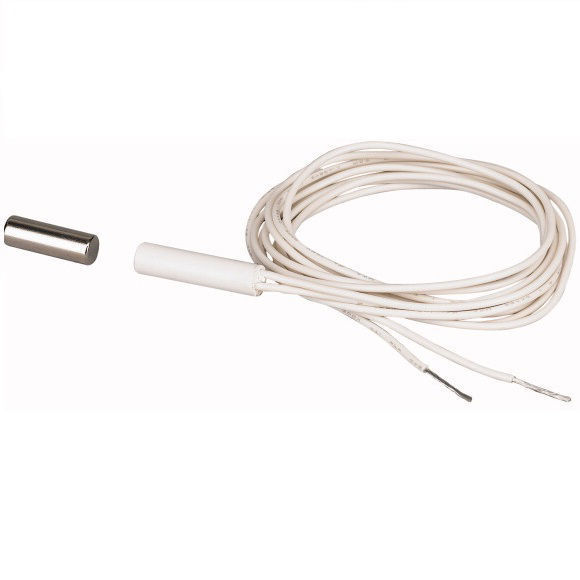

Contactul magnetic Eaton XComfort CSEZ-01/07 este un senzor încastrat pentru monitorizarea poziției deschis sau închis a unei ferestre ori uși. Modelul este identificat prin codul de producător 104923 și EAN-ul 4015081047307.

Produsul are un contact normal deschis, cablu de conectare de 0,45 m și nu dispune de interfață radio proprie. Senzorul se montează în rama ferestrei sau ușii, iar magnetul se poziționează pe partea mobilă.

Cum funcționează contactul încastrat?

Ansamblul utilizează apropierea și îndepărtarea dintre senzor și magnet pentru a modifica starea contactului electric. Atunci când fereastra sau ușa se mișcă, starea transmisă către intrarea binară se schimbă.

Contactul magnetic nu interpretează singur informația și nu transmite direct prin rețeaua radio XComfort. Evaluarea semnalului este realizată de intrarea binară compatibilă și de configurația sistemului de automatizare.

Care este diferența față de varianta cu montaj aparent?

Modelul CSEZ 01 07 este destinat montării în rama ferestrei sau ușii, astfel încât partea sensibilă să fie integrată în elementul de tâmplărie. Varianta CSEZ 01 06, cod 104922, este proiectată pentru montaj aparent pe suprafața ramei.

Alegerea dintre cele două variante depinde de construcția ramei, posibilitatea executării orificiilor, traseul cablului și accesul necesar pentru montaj sau înlocuire.

Care sunt diferențiatorii modelului CSEZ-01/07?

• Montajul încastrat permite integrarea senzorului în rama ferestrei sau ușii.
• Contactul normal deschis furnizează o stare electrică unei intrări compatibile.
• Cablul de conectare de 0,45 m este montat pe produs.
• Senzorul cilindric are aproximativ 2,7 cm lungime și 0,68 cm diametru.
• Funcționarea pasivă nu necesită baterie sau emițător radio integrat.

Cu ce intrare trebuie utilizat?

Documentația tehnică asociată produsului indică evaluarea semnalului exclusiv prin intrarea binară Eaton cu două contacte de semnal, cod 265627, configurată în modul 2.

Conectarea la intrarea binară de două ori 230 V AC nu este permisă. Contactul trebuie tratat ca element de semnal fără potențial și cablat numai conform instrucțiunilor Eaton aferente modelului.

Este un senzor wireless XComfort?

Nu. Eaton încadrează produsul drept senzor fără interfață RF. Contactul nu conține baterie, emițător radio sau funcție de comunicare bidirecțională.

Integrarea în sistemul XComfort este realizată prin componenta binară la care este conectat. Aceasta poate prelua starea contactului și o poate utiliza în scenarii compatibile, în funcție de programarea instalației.

Unde poate fi utilizat?

Produsul este destinat monitorizării ferestrelor și ușilor. Poate indica modificarea poziției elementului mobil, fără să blocheze mecanic deschiderea și fără să identifice cauza mișcării.

Într-un sistem configurat corespunzător, starea contactului poate fi utilizată pentru semnalizare, supraveghere sau automatizări legate de climatizare. Funcția finală depinde de intrarea binară, controler și programare.

Cum se montează?

Senzorul și magnetul se introduc în orificii pregătite în rama fixă și în partea mobilă a ferestrei sau ușii. Poziționarea trebuie să permită apropierea corectă a componentelor atunci când elementul este închis.

Senzorul are aproximativ 2,7 cm lungime și 0,68 cm diametru. Sursele tehnice indică aceeași valoare de aproximativ 0,68 cm pentru lățime și înălțime. Diametrul exact al găurii și toleranțele de montaj trebuie verificate în desenul tehnic Eaton.

Cablul are lungimea de 0,45 m. Traseul trebuie planificat astfel încât conductorul să nu fie tensionat, strivit, tăiat sau deteriorat de mișcarea ferestrei ori ușii.

Ce trebuie verificat înainte de alegere?

Compară modelul CSEZ-01/07, codul 104923 și EAN-ul 4015081047307 cu proiectul instalației și cu piesa înlocuită. Identificatorii producătorului oferă o verificare mai sigură decât alegerea exclusiv după forma senzorului.

Verifică dacă rama permite executarea orificiilor necesare fără afectarea structurii, armăturilor, garniturilor sau mecanismelor de închidere. Montajul încastrat poate necesita acces la interiorul profilului.

Trebuie verificată distanța de acționare dintre senzor și magnet. Această valoare nu este precizată în sursele consultate și trebuie confirmată în instrucțiunile Eaton înainte de realizarea găurilor.

Produsul are protecție IP20 și este destinat spațiilor interioare protejate. Nu este confirmat pentru exterior neprotejat, expunere la apă, condens, praf abundent sau temperaturi extreme.

Contactul nu înlocuiește o încuietoare, un sistem complet antiefracție sau un dispozitiv certificat pentru funcții de siguranță. Eaton indică lipsa unei clasificări VdS pentru acest model.

De ce apar informații diferite despre metoda de montaj?

Unele baze comerciale standardizate afișează câmpul montaj aparent, inclusiv pentru modelul CSEZ-01/07. Totuși, denumirea produsului, descrierea Eaton și instrucțiunile asociate precizează introducerea contactului în rama ferestrei sau ușii.

Pentru identificarea practică trebuie utilizată configurația încastrată indicată de producător și asociată codului 104923.

Întrebări frecvente

Ce tip de produs este Eaton CSEZ-01/07?

Este un contact magnetic încastrat pentru monitorizarea ferestrelor și ușilor.

Are comunicație radio proprie?

Nu. Produsul este un senzor fără interfață RF și necesită o intrare binară compatibilă.

Ce tip de contact are?

Sursele tehnice confirmă un contact normal deschis.

Ce lungime are cablul?

Cablul de conectare montat pe produs are lungimea de 0,45 m.

La ce intrare se conectează?

Documentația indică intrarea binară Eaton 265627, configurată în modul 2.

Poate fi conectat la o intrare de 230 V?

Nu. Utilizarea cu intrarea binară de 230 V AC este interzisă de instrucțiunile tehnice.
